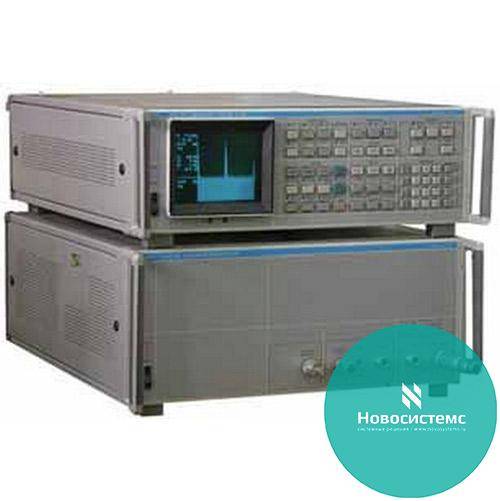

С4-98 анализатор спектра
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Назначение анализатора спектра С4-98:
Анализатор спектра последовательного действия с встроенным микропроцессором, обеспечивающим автоматизацию измерений и многочисленные сервисные функции. Анализатор спектра С4-98 предназначен для мониторинга эфира, поиска и обнаружения сигналов несанкционированных источников, измерения и контроля параметров сигналов.
Используется при измерении:
- параметров спектра непрерывных колебаний сложной формы;
- параметров спектра повторяющихся радиоимпульсов
- параметров модулированных, паразитных и побочных колебаний;
- полосы излучения и внеполосных излучений;
- параметров 4-х полюсников (нелинейных искажений, коэффициента передачи и др.).
Анализатор спектра С4-98 предназначен для мониторинга эфира, поиска и обнаружения сигналов несанкционированных источников, измерения и контроля параметров сигналов. Прибор позволяет измерять значения частоты, разности частот, уровня и отношения уровней спектральных составляющих сигналов сложной формы, в том числе, повторяющихся радиоимпульсов и модулированных колебаний различного вида.
Особенности анализатора спектра С4-98:
- В составе измерительной системы соответствующего назначения прибор обеспечивает контроль электромагнитной совместимости, измерение полосы частот основного и побочного колебаний, измерение параметров элементов и устройств различных радиотехнических систем — коэффициентов затухания и развязки, коэффициента передачи, полосы пропускания, нелинейных искажений и т. п.
- Прибор имеет встроенные микропроцессор, генератор гармоник и синтезированный гетеродин, обеспечивающие автоматизацию измерений и широкие функциональные возможности.
Технические характеристики анализатора спектра С4-98:
| Параметры | Значения |
| Частотные | |
| Диапазон частот | 100 Гц-22 ГГц с внутренними смесителями |
| 17,44-39,6 ГГц с внешними смесителями из ЗИПа прибора | |
| Поддиапазоны частот | с внутренними смесителями: 100 Гц-1,7 ГГц (1)*, 1,7-5,7 ГГц (1), 5,7-11,7 ГГц (2), 11,7-17,7 ГГц (3), 17,7-22 ГГц (4) |
| с внешними смесителями: 17,44-25,95 ГГц (4), 25,95-39,6 ГГц (7) | |
| * В скобках указан номер рабочей гармоники N первого гетеродина | |
| Погрешность измерения частоты | ±(kF + 0,1 Побз) для Побз ≥ 50 МГц |
| ±(kF + 0,005 Побз + 10 Гц) для Побз ≤ 20 МГц | |
| ±(kF + 2 Гц) для Побз ≤ 20 МГц | |
|
В режиме "F точно" при уровне сигнала не менее, чем на 20 дБ выше уровня собственных шумов и уровне отклика сигнала в верхней половине экрана, где k=±1.10-7 f/мес и ±З.10-7 f/год, Побз - полоса обзора. В режиме использования внешнего опорного генератора k определяется относительной погрешностью частотыего сигнала. |
|
| Полосы обзора: 0; 500 Гц-20 ГГц в последовательности 1, 2, 5: |
минимальные значения: 500 Гц (100 Гц-5,7 ГГц), 1 кГц (5,7-11,7), 2 кГц (11,7-25,95 ГГц), 5 кГц (25,95- 39,6 ГГц) |
|
максимальные значения: 1,7 ГГц (100 Гц-1,7 ГГц), 20ГГц (1,7-22 ГГц), 5 ГГц (17,44-25,95 ГГц), 10 ГГц (25,95-39,6 ГГц) |
|
| Погрешность измерения разности частот | ±0,1 Побз для Побз ≥ 50 МГц, ±0,005 Побз для Побз ≤ 20 МГц |
| Полосы пропускания (П) по уровню минус 3 дБ |
10 Гц-3 МГц в последовательности 1, 3, 10 (могут изменяться незави- симо или при установке Побз в режиме АВТО) |
| Погрешность | ±10% (±25% для П = 3 МГц) в нормальных условиях |
| ±20% (±30% для П = 3 МГц) в рабочих условиях | |
| Коэффициент прямоугольности полос пропускания по уровням -60/-3 дБ | Не более 15 |
| Паразитная девиация частоты (удвоенное пиковое значение) при несинхронизированном первом гетеродине | Не более 40 • N кГц (Побз = 5-20 МГц) |
| Нестабильность частоты настройки после 1 ч прогрева в нормальных условиях и неизменном режиме работы | Не более 1,5 • N МГц за 10 мин при несинхронизированном первом гетеродине (Побз >50 МГц) |
| Спектральные | |
| Относительный средний уровень шумов вблизи несущей (0,01-5,7 ГГц) не более | -70 дБ/Гц (при отстройках 0,33; 1; 3 кГц) |
| -80 дБ/Гц (при отстройке 10 кГц) | |
| -85 дБ/Гц (при отстройке 30 кГц) | |
Общие характеристики анализатора спектра С4-98:
| Диапазон рабочих температур | 5…40 °С |
| Относительная влажность воздуха при 30 °С | 95% |
| Время самопрогрева | 1 ч |
| Время непрерывной работы | 16 ч |
| Питание от сети переменного тока | 220 В±10%,50±2,5 Гц; 220 В±5%, 400±20 Гц |
| Потребляемая мощность | 450 В.А |
| Габариты | Блока СВЧ 493х215х586 мм |
| Блока ПЧ 493х175х586 мм | |
| Масса | 53 кг |
