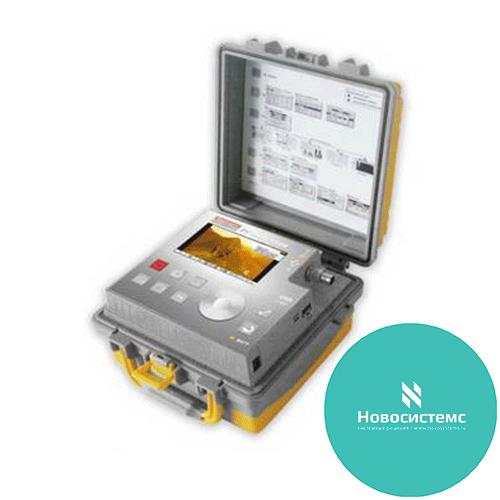

Sefram 7806 анализатор цифрового и аналогового ТВ

Sefram 7806 анализатор цифрового и аналогового ТВ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Прибор Sefram 7806 обеспечивает все измерения по стандарту DVB-T (модуляция COFDM). Позволяет измерять коэффициент битовых ошибок (BER), интенсивность ошибок модуляции (MER), и утерянные пакеты данных.

SEFRAM7806: дистанционное питание 5– 24В
При необходимости подачи питания на внешние усилительные устройства модель 7806 обеспечивает следующий ряд напряжений: 5В, 13В, 18В и 24В.

Цветной ЖК-дисплей с возможностью отображения программ MPEG-2 и MPEG-4
Модель 7806 имеет яркий ЖК-дисплей (LCD-TFT) для вывода результатов измерений и для отображения незакодированных (*) ТВ программ (MPEG-2 и MPEG-4).

Наличие всех функций, необходимых для анализа сигналов
Прибор 7806 включает в себя анализатор спектра, отображает квадратурную диаграмму для модуляции COFDM, а также позволяет анализировать эхо-сигналы (защитный  интервал).

Интерфейс USB
В приборе 7806 имеется два порта USB- интерфейса, которые используются для бесплатного обновления и прошивки встроенных программ. Они могут также использоваться для передачи данных в персональный компьютер в целях подготовки отчетов измерений.

Технические характеристики

SEFRAM 7806

Частота



Диапазон

45-865 МГц

Разрешение

50 кГц

Измерения уровня



Динамический диапазон

20-120 дБмкВ

Единицы измерений

дБмкВ, дБмВ, дБм, В

Погрешность

±2 дБ +/- 0,05 дБ/°C (±3 дБ до 100 МГц)

Разрешение

0,1 дБ

Измерительный фильтр

300 кГц

Стандарты

B, G, D, K, I, L, M, N, FM, DVB-T/H

Цифровые измерения

DVB-T/H

Коэффициент битовых ошибок (BER)

CBER (до коррекции) VBER (после коррекции), UNC/PER (утерянные пакеты)

Интенсивность ошибок модуляции (MER)

0-35 дБ

Ширина полосы

5, 6, 7 или 8 МГц

Код Витерби

1/2, 2/3, 3/4, 5/6, 7/8 (авто)



Защитный интервал





1/32, 1/16, 1/8, 1/4 (авто)



Несущие

2 k / 8 k (авто)



Стандарты

EN 301-701

Анализ спектра







Частота развёртки

150 мс типовое значение, 400 точек

Фильтр

1 МГц

Аттенюатор

Автоматический  (от 0 до 60 дБ с шагом 10 дБ)

Динамический диапазон (отображение)

60 дБ (10 дБ/деление)

Диапазон

0, 5, 10, 20, 50, 100, 200, 500 МГц и полный диапазон



Карта измерений









Ёмкость

Прокручивание 50 программ (макс.)

Дисплей

Текстовый

Квадратурная диаграмма







Отображение

Графическое отображение, 16QAM/64QAM/QPSK

Память







Программы

Частотные карты, измерения, спектр, квадратурные диаграммы, эхо-сигналы

Ёмкость

1000 файлов максимум

Вход / Выход







Интерфейс

USB A и USB mini B

Вход источника питания

15 В постоянного тока, 1 А, разъем 5.5 мм

Внешнее напряжение





Напряжение

5/13/18/24, 500 мА максимум (300 мА макс для напряжения 24 В)

ВЧ вход





Разъём

75 Ом (разъем BNC или F типа с переходником),

Максимальное входное напряжение

80 В постоянного тока, 80 В среднеквадратичное значение / 50 Гц

Аудио и видео декодирование



Аудио

Цифровой ТВ звук: AAC, HE-AAC, Dolby Digital, Dolby Digital Plus

Видео

Цифровые ТВ программы: MPEG2, MPEG4 576i, 720p, 1080i (незакодированные)

Общие характеристики





Дисплей

Цветной ЖК-дисплей (TFT), 4.3” (16:9), с подсветкой

Источник питания

Сетевой адаптер ~100 – 240 В, 15В пост.тока, 1А максимум

Батареи (несъемные)

ионно-литиевая батарея, 10.8 В / 2.25 А·ч, (200 циклов зарядки/разрядки)

Автономная работа

2 часа 15 минут с изображением HD TV и удаленным питанием

Время зарядки

Полная зарядка 2ч.15мин. (с выключенным прибором)

Рабочая температура

От -5°C до 45°C

Температура хранения

От -10°C до 60°C

Электромагнитная совместимость и безопасность

Стандарты EN-61010-1, EN61326-A1 и A2, EN55022 (B)

Размеры

200 x 190 x 100 мм

Вес

1,5 кг

Комплект поставки:

  • сетевой адаптер зарядки,
  • руководство по эксплуатации (CD-ROM),
  • переходник F/BNC и F/F,
  • ремень для переноски

Дополнительные принадлежности

  • Кабель USB: тип A до мини B: P/N 978551100
  • Переходник для автомобильного прикуривателя: P/N 978361000
  • Переходник F/F: P/N 213200015
