Описание:

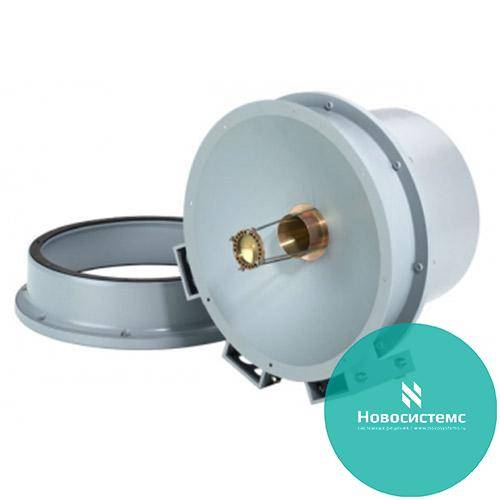

Двунаправленная зеркальная антенна R&S®AC025DP оптимизирована для использования в диапазоне от 18 ГГц до 40 ГГц.
Для автономной работы антенна устанавливается на треногу, также для расширения частотного диапазона она может быть доукомплектована системами ориентируемых направленных СВЧ антенн R&S®AC090/120/180/300.
Антенна оснащена встроенным предусилителем для оптимальной обработки сигналов.

Основные функции

  • Частотный диапазон от 18 до 40 ГГц
  • Стандартный рефлектор диаметром 250 мм
  • Встроенный предусилитель оптимальной обработки сигналов
  • Усиление: от 26 до 32 дБи
  • Поляризация: две линейные (ортогональны друг другу)
  • Возможность использования в качестве опции расширения частотного диапазона управляемых антенных систем AC090/120/180/300

Особенности

  • Быстрая и простая установка
  • Прочная механическая конструкция
  • Одновременный прием в двух ортогональных плоскостях поляризации
  • Деревянный трипод с адаптером (опции)
  • Наработка на отказ: более 50000 часов

Дополнительные опции:

Опции (заменяемые):
 R&S IN 308  Блок питания
 R&S KA 308R2  Адаптер для деревянного трипода R&SHZ-1
 R&SHZ-1  Деревянный трипод


Технические характеристики

AC 025 DP
 Частотный диапазон  от 18 ГГц до 40 ГГц
 Усиление  От 26 дБи до 32 дБи
 Ширина ДНА по уровню половинной мощности  От 4,5° к 2° (ном.)
 Входной импеданс  50 Ом
 КСВН (с предусилителем)  <3.0 (ном. 2.5)
 Предусилитель (номинальные значения)
 Усиление  Ном. > 30 дБ
 Точка сжатия 1 дБ  Ном. > 8 дБм
 Коэффициент шума  Ном. < 5 дБ
 Энергопотребление  15 В / 0,5 А (макс.)
 Прочие характеристики
 Разъем  2 х K female (мама)
 Средняя наработка на отказ  >50 000 ч
 Диапазон рабочих температур  –30 °C до +55 °C
 Класс защиты  IP 45 (в соответствии с DIN EN 60529)
 Диаметр рефлектора  приблиз. 250 мм
 Размеры (Диаметр х длина)  320 мм х 340 мм
 Вес  приблиз. 5 кг
