AC120 Антенна R&S®

AC120 Антенна R&S®
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

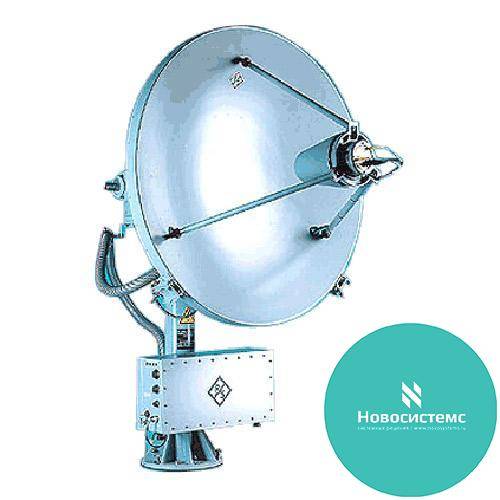

Модель R&S®AC120 - стационарная направленная антенна, регулируемая по азимуту и углу места.
Зеркало имеет диаметр 1.2 м и, в зависимости от используемого устройства, принимает сигналы на частоте 1 - 18 ГГц или 0,85 – 26,5 ГГц. Диапазон частот может быть увеличен до 40 ГГц за счет дополнительных устройств, присоединяемых к корпусу.
Модель R&S®AC120 используется, к примеру, для радиомониторинга.

Основные функции

  • Частотный диапазон от 1 до 18 ГГц / 0,85 до 26,5 ГГц (в зависимости от облучателя)
  • Стандартный рефлектор диаметром 1,2 м
  • Предусиление для работы в условиях большой напряженности поля (опция)
  • Усиление в диапазоне от 19 до 42 дБи
  • Поляризация: линейная, вертикальная, горизонтальная, правосторонняя, левосторонняя, 45º (опции)
  • Обнаружение и мониторинг наземных и спутниковых сигналов
  • Идеально подходит для работы вне помещений
  • Связь с ПК по интерфейсу RS232/ RS485

Особенности

  • Расширение от 18 до 40 ГГц (опции AC308R2/R3) с помощью двух дополнительных рефлекторных антенн, которые прикрепляются к внешней стороне трехметрового рефлектора, с той же направленностью
  • Позиционирование: азимутальное (±180 градусов); по углу возвышения (от -5º до +95º)
  • Отдельностоящий блок удаленного управления может располагаться на расстояниях до 20 м / 1000 м (для RS232/485, соответственно)
  • Ручной режим позволяет задавать величину поворота посредством курсора или численным заданием азимута и угла возвышения над горизонтом
  • Автоматический режим включает функции автоориентации (стандартно);  секторного и растрового сканирования (опции)

  Дополнительные опции:

Антенные облучатели   Частотный диапазон Поляризация
R&S HL050S1 Логопериодическая антенна 850 МГц до 26.5 ГГц Линейная (в зависимости от расположения облучателя: горизонтальная или вертикальная)
R&S HL050S7 Логопериодическая антенна с предусилителем и фильтром 0,85 МГц до 26,5 ГГц Линейная (в зависимости от расположения облучателя: горизонтальная или вертикальная)
R&S HL024S1 Крестообразная логопериодическая антенна 1 ГГц до 18 ГГц Вертикальная и горизонтальная
R&S HL024S2 R&S HL024A1 с пассивной схемой переключения поляризации 1 ГГц до 18 ГГц Вертикальная, горизонтальная, круговые правосторонняя и левосторонняя (удаленно контролируется)
R&S HL024S7 R&S HL024A1 с предусилителем 1 ГГц до 18 ГГц Вертикальная и горизонтальная (удаленно контролируется)
R&S HL024S8 R&S HL024A1 с двумя предусилителями 1 ГГц до 18 ГГц Вертикальная и горизонтальная (удаленно контролируется)
R&S HL024S9 R&S HL024A1 с активной схемой переключения поляризации 1 ГГц до 18 ГГц Вертикальная, горизонтальная, круговые правосторонняя и левосторонняя (удаленно контролируется)
Опции (заменяемые):
R&S AC308R2 Антенный рефлектор, 250 мм, от 29 до 33 дБи от 18 ГГц до 26.5 ГГц Горизонтальная, вертикальная или 45°
R&S AC308R3 Антенный рефлектор, 250 мм, от 33 до 36 дБи от 26.5 ГГц до 40 ГГц Горизонтальная, вертикальная или 45°

Технические характеристики

AC120
Частотный диапазон
В зависимости от облучателя от 1 ГГц до 18 ГГц
от 0.85 ГГц до 26.5 ГГц
Усиление от 19 дБи до 42 дБи (1 ГГц до 18 ГГц)
Ширина ДНА (диаграмма направленности антенны) по уровню половинной мощности от 17° до 0.9° (1 ГГц до 18 ГГц)
Диапазон вращения
Азимут ±180°
Вертикальный угол наклона –5° to +95°
Прочие характеристики
Разъем RPC3.5 female
Точность отражающей поверхности (RMS) <0,43 мм
Средняя наработка на отказ >8000 ч
Диапазон рабочих температур –30 °C до +50 °C
Максимальная скорость ветра 160 км/ч (с учетом обледенения 1 см) 120 км/ч (во время эксплуатации)
Диаметр рефлектора приблиз. 1.2 м
Размеры (В х Ш) 2,7 м х 1,8 м
Вес приблиз. 170 кг
Антенный вращатель
Диапазон вращения Азимут: от 0º до 360º Угол наклона: от -5º до +95º
Скорость вращения
Азимут ≥5º/c
Угол места спутника над горизонтом >1,5º/c, ном. 2º/с
Точность (азимут/угол места) ± 0,2º
Рабочее напряжение 24 В пост. тока
Эксплуатационная сила тока Макс. 1,5 А (азимут/угол наклона)
Максимальный выброс тока Максимально 6 A
Вес (вкл. транспортную стойку, противовес и трубку мачты) 130 кг
