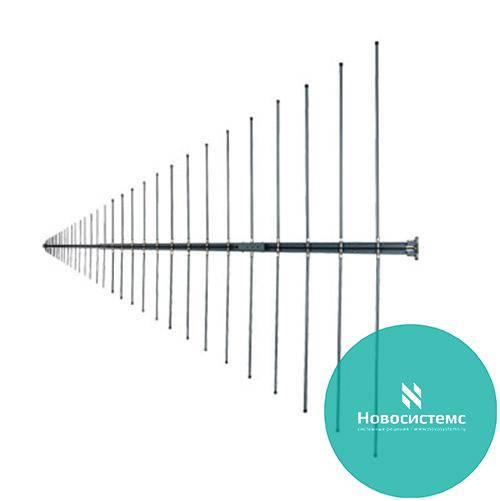

HL033 Антенна R&S®

Производитель

ROHDE&SCHWARZ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

80 МГц - 2000 МГц

Обнаружение и измерение РЧ-сигналов

В сочетании с измерительным или мониторинговым приемником антенна R&S®HL033 имеет широкий спектр применения, к примеру, измерения напряженности поля или определение направления падения и поляризации сигнала.
Каждая антенна калибруется отдельно. Компакт-диск с информацией по калибровке поставляется вместе с антенной.
Модель R&S®HL033 можно также использовать в качестве передающей антенны, работающей во всем диапазоне частот.

Технические характеристки:

Чрезвычайно широкий диапазон;
Всего одна антенна требуется для охвата широкого диапазона частот;
Низкая зависимость диаграммы направленности и входного импеданса от частоты;
Может использоваться в качестве передающей антенны;
Металлические части подключаются к мачте с помощью электрических соединений для защиты от электрических и грозовых разрядов;
Высокая устойчивость к неблагоприятным погодным условиям;
Дополнительный центральный кронштейн обеспечивает жесткую установку;
Индивидуальная калибровка в соответствии с ANSI C63.5;

Спецификация
Диапазон частот	80 МГц - 2 МГц
Поляризация	Линейная
Входной импеданс	50 Ом
КСВН	≤2,0
Макс. входная мощность (T(A) = +30 °C)
80 МГц	460 Вт + 100 % AM
100 МГц	430 Вт + 100 % AM
500 МГц	210 Вт + 100 % AM
1000 МГц	160 Вт + 100 % AM
1500 МГц	140 Вт + 100 % AM
2000 МГц	120 Вт + 100 % AM
Коэффициент усиления	станд. 6,5 дБ
Разъем	N-гнездо
VSWR	> 1 000 000 часов
Рабочий температурный диапазон	от - 40 °C до + 65 °C
Скорость ветра	150 км/ч (без обледенения)
Размеры (ДxШ)	примерно 1800 мм x 1960 мм
Масса	примерно 5 кг
