Описание:
Антенны логопериодические направленные R&S®HL050S7 предназначены для измерений плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами в диапазоне частот от 0,85 до 26,5 ГГц.

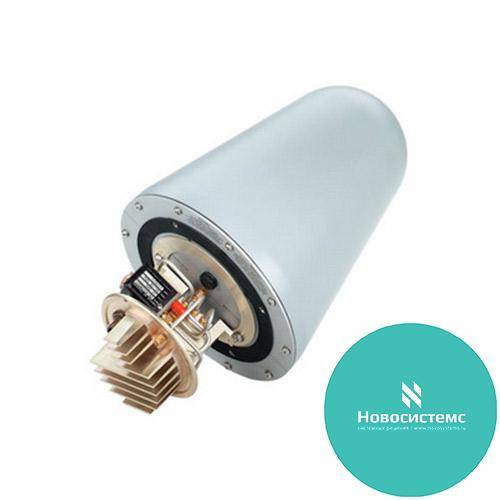

Конструктивно антенна представляет собой две логопериодические вибраторные системы, пересекающиеся под острым углом в месте расположения вибраторов высоких частот. Вибраторные системы защищены от внешних воздействий радиопрозрачным колпаком. С тыльной стороны антенны в герметичном контейнере располагается блок малошумящего усилителя (МШУ) с коммутатором. МШУ обеспечивает усиление сигналов со стабильной частотной зависимостью коэффициента усиления. Блок коммутации обеспечивает переключение антенны из активного в пассивный режим. Выход антенны представляет собой коаксиальный соединитель типа PC 3.50 (розетка). Для управления блоком коммутации и режимом работы МШУ используется блок управления R&S GB016 с интерфейсным кабелем.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства
Техническая информация:
- Широкий частотный диапазон;
- Симметричные диаграммы направленности;
- Высокий коэффициент усиления благодаря форме антенны;
| Спецификация | |
| Частотный диапзон | 850 МГц до 26,5 ГГц |
| Поляризация | линейная |
| Входной импеданс | 50 Ом |
| КСВН (с предусилителем) | типовой <2,5 |
| Коэффициент усиления (без предусилителя) | типовой 8,5 дБи |
| Коэффициент усиления | типовой >27 дБ |
| Коэффициент шума | типовой <3,6 дБ |
| 1 дБ Точка сжатия (на выходе) | типовой >5 дБм |
| Потребляемая мощность | |
| Усилитель | 15 В/0,2 A (макс.) |
| Переключающее реле | 12 В/0,25 A (макс.) |
| Коннектор | PC 3,5 female |
| Коннектор для управления | 10 pin female |
| MTBF | >100 000 h |
| Рабочая температура | –30 °C to +55 °C |
| Максимальная скорость ветра | 180 км/ч |
| Размеры (диаметр×высота) | приблизительно 210×390 мм |
| Вес |
приблизительно 0,8 кг |
