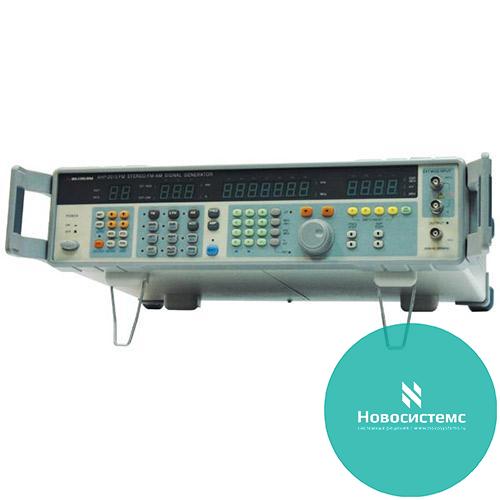

АНР-2015 - генератор ВЧ

Производитель

АКТАКОМ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Высокочастотный генератор АМ/ЧМ-сигналов специальной формы АНР-2015: частотный диапазон 100 кГц ... 300 МГц, выходной уровень –121 дБм ... + 7 дБм, на нагрузку 50 Ом, АМ, ЧМ, ЧМ-стерео, запись/считывание до 100 профилей, RS-232, GPIB (опция), питание 220 В, габаритные размеры 115х430х310 мм, масса 4,5 кг.

Особенности высокочастотного генератора АНР-2015:

Частотный диапазон 100 кГц ... 300 МГц;
Выходной уровень –121 дБм ... +7 дБм, на нагрузку 50 Ом;
Погрешность установки ± 5x10–6;
Процессорное управление;
ЧМ-стерео модуляция;
Запись/считывание до 100 профилей;
Подсветка клавиш управления;
Четыре цифровых дисплея (частота/уровень/глубина АМ/девиация ЧМ);
RS-232;
GPIB (опция).

Технические характеристики высокочастотного генератора АНР-2015:

Параметр	Значения
Выходная частота
Диапазон	100 кГц ... 300 МГц
Дискретность установки	100 Гц
Индикация частоты	6 разрядов, СДИ табло
Погрешность установки	± 5x10–6
Выходной уровень
Диапазон	–8 дБм ... 120 дБм, без нагрузки; –121 дБм ... + 7 дБм, на нагрузку 50 Ом
Индикация уровня	4 разряда, СДИ табло
Погрешность установки	± 1,5 дБ (при 120 дБм)
Погрешность аттенюатора	± 2 дБ (–8 ... 20 дБм)
Неравномерность АЧХ	± 1,5 дБ
Уровень паразитного сигнала	≤ –30 дБ
КСВН	≤1,2
Выходное сопротивление	50 Ом
Модуляция
Частота внутренней модуляции	400 Гц, 1 кГц
Уровень внешней модуляции	3 Впик-пик ± 4%
Вход внешней модуляции	10 кОм
ЧМ модуляция
Девиация частоты	0 ... 100 кГц
Индикация девиации	3 разряда, СДИ табло
Погрешность установки	± 10 %
Коэф. гармоник огибающей (девиация 75 кГц)	≤0,06% (10,7 МГц), ≤0,1% (в других диапазонах)
АМ модуляция
Глубина АМ	0 ... 60%
Дискретность установки	0,1%
Погрешность установки	± 5% (в диапазоне 100 кГц ... 110 МГц), ± 10% (в других диапазонах)
Индикация коэффициента АМ	3 разряда СДИ табло
Частота внешней модуляции	20 Гц ... 15 кГц ± 1дБ (относительно 1 кГц)
Коэф. гармоник огибающей (глубина АМ 30%)	≤0,65% (в диапазоне 400 кГц ... 30 МГц), ≤1,5% (в других диапазонах)
Режим стерео
Разделение стерео-каналов	≥55 дБ (400 Гц ... 1 кГц) ≥35 дБ (100 Гц ... 10кГц) ≥30 дБ (50 Гц ... 15 кГц)
Пилот-сигнал	19 кГц ± 2%
Память
Режим программирования	Запись до 4-х значений выходного уровня
Запись	до 100 профилей

Питание	220 В
Габаритные размеры	115х430х310 мм
Масса	4,5 кг

Комплект поставки АНР-2015:

Соединительный кабель BNC
Кабель питания
Предохранитель
Руководство по эксплуатации

Снят с производства!
