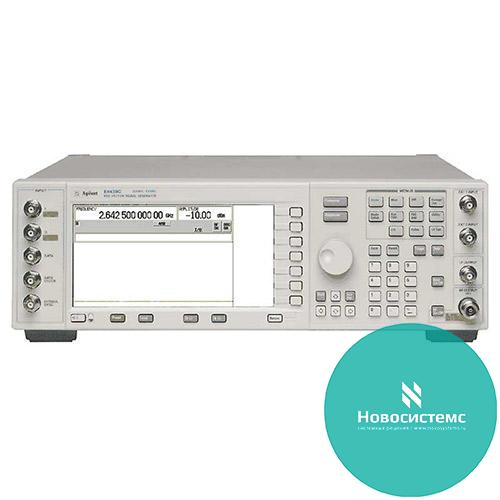

E4438C - Векторные генераторы сигналов

Производитель

KEYSIGHT TECHNOLOGIES

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Диапазон частот от 250 кГц до 6 ГГц (в зависимости от модели).
Полоса модуляции до 160 МГц при использовании внешних I/Q-выходов.
1,2 миллиарда выборок (6 Гбайт) для хранения НЧ сигналов и состояний прибора.
Формы сигнала внутреннего источника модуляции: синусоидальный, меандр, пилообразный, треугольный, импульсный, шумовой.
Режимы свипирования: пошаговый по частоте или по амплитуде; произвольный по списку.
Интерфейсы GPIB, RS-232 и LAN.
Поддержка стандартов: TD-SCDMA, W-CDMA, EDGE/GSM, 1xEV-DO/1xEV-DV, cdma2000/cdmaOne, DECT, 802.11a/b/g WLAN, Bluetooth и др.

Основные функции Agilent Technologies E4438C:

Диапазон частот от 250 кГц до 1 ГГц (E4438C-501)/ 2 ГГц (E4438C-502)/ 3 ГГц (E4438C-503)/ 4 ГГц (E4438C-504) и 6 ГГц (E4438C-506)
Формы сигнала внутреннего источника аналоговой модуляции: синусоидальный, меандр, пилообразный, треугольный, импульсный, шумовой
Полоса модуляции до 160 МГц (при использовании внешних I/Q-выходов)
Аналоговая модуляция внутреннего источника: амплитудная (AM), частотная (ЧМ), фазовая (ФМ) и импульсная (ИМ), огибающая последовательности импульсов и выход НЧ
Разрешение по частоте: 0,01 Гц
1,2 миллиарда выборок (6 Гбайт) для хранения НЧ сигналов и состояний прибора
Высокостабильный источник опорной частоты (OXCO)
Дистанционная настройка фазы (LAN, GPIB, RS-232) или с передней панели с номинальным приращением 0,1°
Электронный аттенюатор в стандартной комплектации
Режимы свипирования: пошаговое по частоте или по амплитуде, или по обоим параметрам; произвольный по списку
Интерфейсы GPIB, RS-232 и LAN, драйверы SCPI и IVI-COM, вход запуска, выходы: запуска, свипирования, НЧ, ВЧ; вход и выход символьной синхронизации

Особенности Agilent Technologies E4438C:

16-разрядный ЦАП для расширения динамического диапазона
Набор настроек I/Q: усиление, постоянное смещение, устранение рассогласования квадратурного канала
Дифференциальные и несимметричные I/Q выходы
Двухрежимный генератор НЧ сигналов поддерживает как воспроизведение формы сигналов, так и генерацию сигналов в реальном времени
Выходная мощность: +17 дБм
64 миллиона выборок (320 Мбайт) для воспроизведения сигнала
Генерирование сигналов до 100 миллионов выборок в секунду
Режимы композитной, одновременной и полярной модуляции
Гибко изменяемая опорная тактовая частота НЧ сигнала от 250 кГц до 100 МГц
Генерирование когерентных по фазе несущих
Настройка соотношения Eb/No или C/N для W-CDMA, cdma2000, WiMAX, DVB
Фильтры, соответствующие отраслевым стандартам, или определяемые пользователем КИХ-фильтры
Аппаратное решение проблемы изменения частоты дискретизации устраняет необходимость применения множества сглаживающих фильтров
Совместимость с выпущенными ранее генераторами ESG компании Agilent
Поддержка стандартов: TD-SCDMA, W-CDMA, EDGE/GSM, 1xEV-DO/1xEV-DV, cdma2000/cdmaOne, DECT, 802.11a/b/g WLAN, Bluetooth и др.
ПО IntuiLink для захвата изображения, ПО Baseband Studio для создания НЧ сигналов

Технические характеристики Agilent Technologies E4438C

Частота
Диапазон	Опция 501: от 250 кГц до 1 ГГц Опция 502: от 250 кГц до 2 ГГц Опция 503: от 250 кГц до 3 ГГц Опция 504: от 250 кГц до 4 ГГц Опция 506: от 250 кГц до 6 ГГц
Разрешающая способность	0,01 Гц (по частоте)
Точность установки	Такая же, как у опорного источника
Скорость переключения (без цифровой модуляции)	<9 мс (тип.знач. для 501-504); <16 мс (тип.знач. для 506)
Смещение фазы	Регулируется дистанционно (LAN, GPIB, RS-232) или с передней панели с номинальным приращением 0,1°
Внутренний опорный генератор
Температурная зависимость	< ±0,05 x 10-6
Частота внешнего опорного сигнала	Стандартная комплектация: 1, 2, 5, 10 МГц ±1 х 10-6
Пошаговое (цифровое) свипирование
Режимы работы	Пошаговое свипирование по частоте или по амплитуде или и то и другое (от начальной до конечной точки); свипирование по списку частот или по амплитуде или и то и другое (произвольный список)
Диапазон свипирования	от 0,1 Гц до 100 кГц (синусоидальное свипирование); от 0,1 Гц до 20 кГц (меандр, пилообразный, треугольный)
Время свипирования	от 1 мс до 65 c
Разрешающая способность	1 мс
Отношение амплитуд в двойном режиме синуса	от 0 до 100 %
Запуск	Авто, внешний, однократный
Число точек	от 2 до 65535
Выходная мощность	Опция 501-504	Опция UNB	Опция 506
от 250 кГц до 250 МГц >250 МГц до 1 ГГц >1 до 3 ГГц >3 до 4 ГГц >4 до 6 ГГц	От +11 до −136 дБм От +13 до −136 дБм От +10 до −136 дБм От +7 до −136 дБм Нет данных	От +15 до −136 дБм От +17 до −136 дБм От +16 до −136 дБм От +13 до −136 дБм Нет данных	От +12 до −136 дБм От +14 до −136 дБм От +13 до −136 дБм От +10 до −136 дБм От +10 до −136 дБм
Огибающая внешней последовательности импульсов
Время нарастания/спада	<2 мкс (при входном сигнале типа меандр)
Входное напряжение: ВЧ вкл ВЧ выкл Диапазон линейного управления	0 В - 1,0 В От 0 до -1 В
Подавление в паузе ( Vвх менее – 1,05 В): <2,3 ГГц ≥2,3 ГГц	>75 дБ (>64 дБ)
Минимальная частота повторения последовательностей импульсов: AРМ вкл. АРМ выкл.	(10 Гц) 0
Входной порт	Внешний 1
Входной импеданс	50 Ом, номинальное значение

Дополнительные опции Agilent Technologies E4438C

Опции по диапазонам частот

E4438C-501	Диапазон частот 1 ГГц
E4438C-502	Диапазон частот 2 ГГц
E4438C-503	Диапазон частот 3 ГГц
E4438C-504	Диапазон частот 4 ГГц
E4438C-506	Диапазон частот 6 ГГц (требуется установка опции UNJ, включает механический аттенюатор)

Аппаратные опции Agilent Technologies E4438C

E4438C-UNB	Большая выходная мощность с механическим аттенюатором (входит в состав опции 506)
E4438C-UNJ	Улучшенный фазовый шум (включает опцию 1E5)
E4438C-1CM	Комплект для монтажа в стойку без ручки
E4438C-1CN	Ручка-держатель
E4438C-1CP	Комплект для монтажа в стойку с передними ручками
E4438C-1E5	Высокостабильная опора (теперь входит во все генераторы E4438C)
E4438C-1EM	Все соединители перемещены на заднюю панель
E4438C-601	Внутренний НЧ генератор с 8 миллионами выборок с функцией цифровой шины
E4438C-602	Внутренний НЧ генератор с 64 миллионами выборок с функцией цифровой шины
E4438C-003	Разрешает совместимость цифровых выходов с N5102A
E4438C-004	Разрешает совместимость цифровых входов с N5102A
E4438C-005	Внутренний НЖМД емкостью 6 Гбайт
E4438C-UN7	Внутренний анализатор коэффициентов битовых ошибок (BER)
E4438C-300	Шлейфовый тестер коэффициентов битовых ошибок (BERT) для базовых станций стандарта GSM/EDGE
E4438C-HEC	Вход внешней тактовой частоты НЧ генератора
E4438C-HBC	Когерентные по фазе несущие до 6 ГГц
E4438C-HCC	Когерентные по фазе несущие до 4 ГГц
E4438C-H14	Улучшенная характеристика фазового шума для спецификационной частоты
E4438C-H25	Расширение нижнего предела Swept-Sine частоты до 25 МГц для НЧ выхода
E4438C-H3V	Увеличение напряжения I/Q выходов с 1,5 В (полный размах) до 3 В (полный размах)
E4438C-HA3	Тесты фазового шума 100 Гц при 6 ГГц и 100 Гц следов при 5,18 ГГц
E4438C-HA6	ACLR ≤ - 60 дБс для мультинесущей WCDMA
E4438C-HA7	Установка негармоник для частот от 136 МГц до 174 МГц ≤ -75 дБс
E4438C-HEC	Внешний BBG вход синхронизации на задней панели
E4438C-HF8	Расширение частотного диапазона до 7 ГГц с неопределенными характеристиками
E4438C-HM3	Второй широкополосный генератор, память 8 Мвыборок, с суммирующим I/Q отношением и смещением частоты
E4438C-HM4	Второй широкополосный генератор, память 64 Мвыборок, с суммирующим I/Q отношением и смещением частоты
E4438C-HP3	Второй внутренний широкополосный генератор для полярной модуляции с синхронизацией между двумя широкополосными генераторами, память 8 Мвыборок
E4438C-HP4	Второй внутренний широкополосный генератор для полярной модуляции с синхронизацией между двумя широкополосными генераторами, память 64 Мвыборок

Программное обеспечение для создания сигналов1

E4438C-400	3GPP W-CDMA FDD
E4438C-401	cdma2000 и IS-95A
E4438C-402	TDMA (включает GSM, EDGE, NADC, PDC, PHS, TETRA, DECT)
E4438C-403	Специализированная программа создания калибров. шума (AWGN)
E4438C-404	Signal Studio для 1xEV-DO
E4438C-406	Signal Studio для Bluetooth
E4438C-407	Signal Studio для S-DMB
E4438C-408	Signal Studio для расширенных функций по многотоновым сигналам
E4438C-409	GPS
E4438C-411	Signal Studio для TD-SCDMA (TSM)
E4438C-414	Signal Studio для 1xEV-DV
E4438C-417	Signal Studio для 802.11 WLAN
E4438C-418	Signal Studio для HSDPA через W-CDMA
E4438C-420	Signal Studio для создания импульсов
E4438C-421	Signal Studio для определения коэффициента расплывания спектра (NPR)
E4438C-SP1	Signal Studio для введения джиттера
N7613A-101	Signal Studio для 802.16-2004 (WiMAX) для генератора E4438C
N7622A	Набор инструментов для Signal Studio
