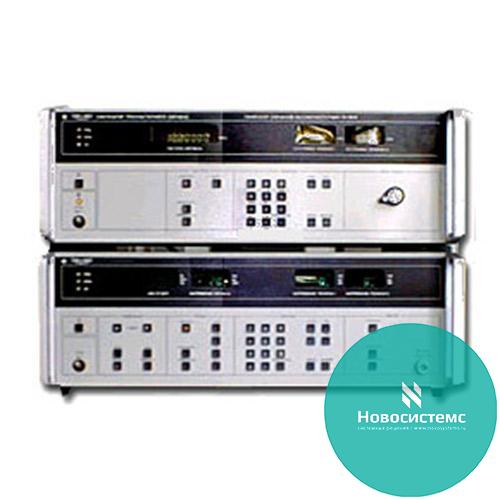

Г4-191А генератор сигналов

Г4-191А генератор сигналов
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Г4-191А

Генератор сигналов высокочастотный Г4-191А предназначен для формирования сигналов высокой частоты и применяется для поверки, регулировки и настройки аппаратуры средств связи, работающей в режимах немодулированных колебаний, частотной телеграфии, двойной частотной телеграфии, амплитудной модуляции, амплитудной телеграфии и в условиях лабораторий, цехов, ремонтных и поверочных органов.

ОПИСАНИЕ Г4-191А

    Принцип действия генератора сигналов Г4-191А основан на формировании трех высокочастотных сигналов с последующим преобразованием их спектра с помощью перестраиваемого гетеродинного высокочастотного напряжения и суммирования преобразованных сигналов.

    Конструктивно генератор сигналов Г4-191А состоит из двух блоков: блока синтезатора трехчастотного сигнала и блока модуляции.

    Генератор сигналов высокочастотный Г4-191А обеспечивает следующие режимы работы:

  • одночастотный режим немодулированных колебаний (НК1);
  • двухчастотный режим немодулированных колебаний (НК2);
  • трехчастотный режим немодулированных колебаний (НК3);
  • внутренняя амплитудная модуляция синусоидальным сигналом (внутр. АМ);
  • внешняя амплитудная модуляция синусоидальным сигналом (внешн. АМ);
  • внутренняя амплитудная модуляция импульсным сигналом (внутр. ИМ);
  • внешняя амплитудная модуляция импульсным сигналом (внешн. ИМ);
  • внутренняя частотная телеграфия (внутр. ЧТ);
  • внешняя частотная телеграфия (внешн. ЧТ);
  • внешняя двойная частотная телеграфия (внешн. ДЧТ).

    Установка требуемого режима работы осуществляется посредством клавиатуры управления, расположенной на передней панели каждого блока генератора. Ввод требуемых значений параметров, таких как частота сигнала, отстройка помехи 1, отстройка помехи 2, напряжение сигнала, напряжение помехи 1, напряжение помехи 2, коэффициент амплитудной модуляции, скорость ЧТ и ДЧТ, производится посредством цифровой клавиатуры каждого блока генератора, а установка частоты сигнала, кроме этого, может осуществляться посредством датчика квазиплавной установки. Установленные параметры генератора могут быть сохранены во внутренней памяти под присвоенным номером с последующим вызовом. Возможно сохранение до 11 массивов параметров генератора. Модуляция несущей частоты осуществляется как от внутреннего источника модулирующих колебаний, так и от внешнего.

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ Г4-191А

    Генератор сигналов высокочастотный Г4-191А сертифицирован и внесен в Государственный реестр средств измерений РФ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Г4-191А

Показатели

Величины

Диапазон частот

от 0,1 до 70 МГц

Дискретность установки частоты

10 Гц

Пределы допускаемой относительной погрешности установки частоты

± 1∙10-5 %

Нестабильность частоты

не более 5∙10-8

Диапазон перестройки боковых составляющих в режимах НК2, НК3

от 0,1 до 10 кГц

Пределы допускаемой относительной погрешности установки частоты в режимах НК2, НК3

± 5∙10-5 %

Диапазоны установки выходного напряжения:

    в режимах НК1, ЧТ, ДЧТ

от минус 140 до 6 дБВ

    в режиме АМ

от минус 140 до 0 дБВ

Диапазоны установки напряжения боковых составляющих в режимах НК2, НК3 относительно напряжения сигнала:

    с дискретностью 5 дБ

от минус 35 до 0 дБ

    с дискретностью 10 дБ

от 0 до 70 дБ

Пределы допускаемой погрешности установки опорного уровня выходного напряжения 0,1 В на нагрузке 50 Ом

± 1 дБ

Пределы допускаемой погрешности установки ослабления аттенюатора

± 1,5 дБ

Нестабильность опорного уровня выходного напряжения

не более 0,1 дБ

Коэффициент стоячей волны по напряжению

не более 1,5

Диапазон регулировки коэффициента АМ

от 5 до 95 %

Дискретность регулировки коэффициента АМ

± 1 %

Пределы допускаемой абсолютной погрешности установки коэффициента АМ:

    при коэффициентах АМ от 5 до 30 %

± 5 %

    при коэффициентах АМ до 95 %

± 10 %

Пределы допускаемой абсолютной погрешности установки коэффициента АМ в режиме внешней модуляции:

    при коэффициентах АМ от 5 до 30 %

± 5 %

    при коэффициентах АМ до 95 %

± 10 %

Скорость внутренней амплитудной импульсной модуляции

50 ± 5, 2000 ± 20 Бод

Скорость внешней амплитудной импульсной модуляции

от 50 до 5000 Бод

Неравномерность вершин радиоимпульса выходного сигнала при модулирующей частоте не менее 50 Гц

не более 10 %

Пределы допускаемой погрешности установки опорного уровня выходного напряжения 0,1 В в режиме амплитудной и амплитудной импульсной модуляции

не более ± 2,5 дБ

Скорость частотной импульсной модуляции:

    внутренняя

50 Бод

    внешняя

от 5 до 5000 Бод

Устанавливаемые значения сдвига частоты выходного сигнала:

    в режиме ЧТ

15, 125, 250, 500, 1000, 4000, 8000 Гц

    в режиме ДЧТ

15, 125, 250, 500, 1000 Гц

Пределы допускаемой абсолютной погрешности установки сдвига частоты выходного сигнала, где Δf – значение сдвига частоты

не более ± (3∙10-2Δf+0,5) Гц

Время установления рабочего режима

0,5 ч

Напряжение питания от сети переменного тока:

    частотой от 49,9 до 50,5 Гц

(220 ± 22) В

    частотой от 388 до 428 Гц

(220 ± 11) В

Потребляемая мощность

не более 230 ВА

Время непрерывной работы

не менее 8 ч

Средняя наработка на отказ

не менее 5000 ч

Габаритные размеры

486х345х555 мм

Масса:

    синтезатор трехчастотного сигнала

не более 27 кг

    блок модуляции

не более 28 кг



Выбор марки

Рекомендуем посмотреть: Г4-193 генератор сигналов высокочастотный
