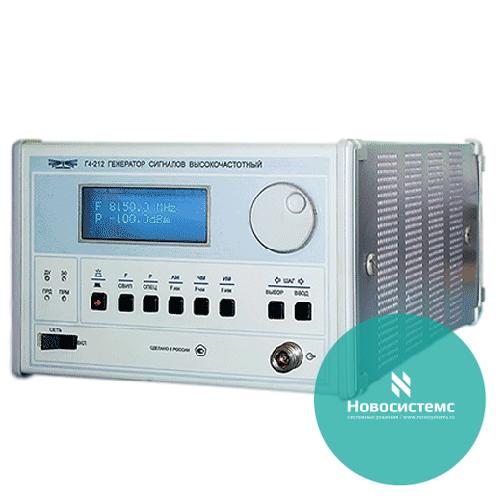

Г4-212 генератор сигналов

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

1 808 859 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Г4-212

Генератор сигналов высокочастотный Г4-212 предназначен для генерирования немодулированных колебаний и колебаний с частотной, амплитудной и импульсной модуляцией в диапазоне частот от 2,0 до 8,15 ГГц. Генератор обеспечивает свипирование частоты в полосе от 10 МГц до полного рабочего диапазона частот в автоматическом режиме и при работе от внешнего источника синхронизирующих импульсов.

Генераторы сигналов Г4-212 применяются при техническом обслуживании и ремонте образцов техники, a также при разработке, производстве и эксплуатации различного радиотехнического оборудования.

ОПИСАНИЕ Г4-212

Принцип действия генератора сигналов Г4-212 основан на генерировании СВЧ колебаний с последующим их усилением и управлением по мощности. Источником СВЧ колебаний в приборе является полупроводниковый автогенератор с колебательной системой в виде ЖИГ-сферы. Колебания модулируются по частоте в задающем автогенераторе и по амплитуде в тракте усиления мощности.

Система автоматической регулировки мощности, которой охвачен тракт усиления мощности и электрически управляемый ступенчатый аттенюатор обеспечивают установку калиброванного уровня мощности на выходе прибора с диапазоном регулирования 120 дБ.

Встроенная однокристальная микро-ЭВМ полностью автоматизирует процессы управления генератором, производит установку параметров и режимов с индикацией их на трёхстрочном индикаторе, обеспечивает введение поправок при калибровке и дистанционное управление через интерфейс КОП.

Наличие в генераторах Г4-212 стандартного интерфейса КОП для связи с внешней ЭВМ позволяет агрегатировать их в автоматизированные измерительные системы для повышения точности и автоматизации процесса измерений.

Генератор сигналов высокочастотный Г4-212 выполнен в виде настольного моноблочного прибора в корпусе, позволяющем устанавливать его в стандартную радиотехническую стойку.

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ Г4-212

Генератор сигналов высокочастотный Г4-212 сертифицирован и внесен в Государственный реестр средств измерений РФ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Г4-212

Показатели	Величины
Диапазон частот выходного сигнала генератора	от 2,0 до 8,15 ГГц
Запас по частоте в начале и в конце диапазона, не менее	1 %
Пределы допускаемой основной относительной погрешности установки частоты	± 0,5 %
Пределы допускаемой относительной погрешности установки частоты в рабочих условиях применения	± 0,75 %
Нестабильность частоты за 15 мин., не более	1×10-4
Девиация паразитной XV в полосе частот от 20 Гц до 20 кГц	3×10-6
Опорный уровень выходной мощности генератора	10 дБм
Пределы допускаемой основной относительной погрешности установки опорного уровня мощности	± 1,0 дБ
Пределы допускаемой относительной погрешности установки опорного уровня мощности в рабочих условиях применения	± 1,5 дБ
Пределы регулирования выходной мощности	от +10 до -110 дБм (от 10 до 1×10-11 мВт)
Пределы допускаемой основной относительной погрешности установки ослабления (Ах), дБ, для диапазона ослабления: от 0 до 9,9 дБ от 10 до 59,9 дБ от 60 до 99,9 дБ от 100 до 119,9 дБ	± 0,5 ± 1 ± [1+0,03×(Ax-60)] ± [2,2+0,10×(Ax-100)]
Пределы допускаемой относительной погрешности установки ослабления (Ах) в рабочих условиях применения, дБ, для диапазона ослабления: от 0 до 9,9 дБ от 10 до 59,9 дБ от 60 до 99,9 дБ от 100 до 119,9 дБ	± 0,75 ± 1,5 ± [1,5+0,03×(Ax-60)] ± [3,5+0,10×(Ax-100)]
Диапазон установки девиации частоты в режиме ЧМ при работе от внутреннего источника частотой 1 кГц или внешнего сигнала в диапазоне частот от 0 до 100 кГц и напряжением (3 ± 0,1) В	от 0,1 до 25 МГц
Пределы допускаемой основной относительной погрешности установки девиации: при работе от внутреннего источника и девиации до 1 МГц при работе от внутреннего источника и девиации свыше 1 МГц при внешней модуляции	± 15 % ± 20 % ± 25 %
Пределы допускаемой относительной погрешности установки девиации в рабочих условиях применения: в режиме внутренней модуляции в режиме внешней модуляции	± 20 % ± 30 %
Диапазон установки коэффициента АМ при работе от внутреннего источника с частотой 1 кГц или внешнего сигнала в диапазоне частот от 0,05 до 5 кГц и напряжением (3 ± 0,1) В	от 1 до 60 %
Пределы допускаемой основной абсолютной погрешности установки коэффициента АМ (М) при работе от внутреннего источника	± (0,2 М – 0,6) %
Пределы допускаемой абсолютной погрешности установки коэффициента АМ (М) при работе от внутреннего источника в рабочих условиях применения	± (0,25 М + 0,6) %
Пределы основной абсолютной погрешности установки коэффициента АМ (М) в режиме внешней модуляции	± (0,3 М + 0,6) %
Пределы допускаемой абсолютной погрешности установки коэффициента АМ (М) в режиме внешней модуляции	± (0,35 М + 0,6) %
В режиме внутренней ИМ генератор выдаёт импульсные сигналы следующей формы: меандр с не симметрией не более 10% и частотой повторения 1, 10 и 100 кГц; длительность 0,5 мкс с частотой повторения (2 ± 0,1), (20 ± 1), (200 ± 10) кГц; длительность 5, 10, 20 мкс с частотой повторения (20 ± 1) кГц; длительность 50, 100, 200 мкс с частотой повторения (2 ± 0,1) кГц; длительность 0,5, 1, 2 мкс с частотой повторения (0,2 ± 0,01) кГц.
В режиме ИМ от внешнего источника импульсами положительной полярности с амплитудой от 4 до 5 В генератор выдаёт импульсные сигналы длительность от 0,1 до 104 мкс с частотой повторения от 0,01 до 200 кГц при скважности не менее 2
Пределы допускаемой основной относительной погрешности установки длительности выходного ВЧ импульса в режиме внутренней ИМ	± 20 %
Пределы допускаемой относительной погрешности установки длительности выходного ВЧ импульса в режиме внутренней ИМ в рабочих условиях применения	± 25 %
Полоса свипирования частоты	от 10 МГц до полного диапазона рабочих частот
Напряжение питания: с частотой 50 ± 1 Гц с частотой от 388 до 428 Гц	220 ± 22 В 115 ± 5,75 В
Потребляемая мощность	не более 70 ВА
Средняя наработка на отказ	не менее 7000 ч
Габаритные размеры	173×250×425 мм
Масса	не более 10 кг
