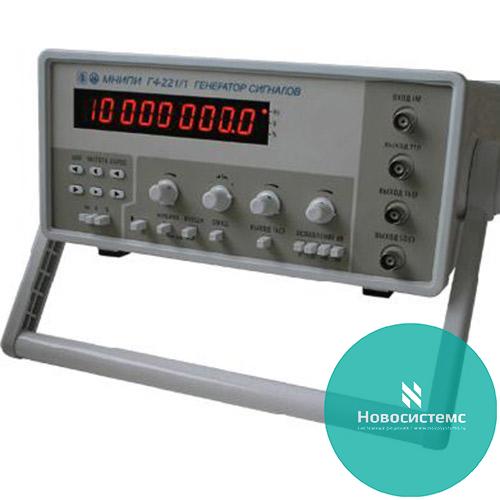

Г4-221 генератор сигналов высокочастотный

Г4-221 генератор сигналов высокочастотный
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
72 480 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Генераторы сигналов высокочастотные Г4-221 предназначены для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

Основные данные Г4-221

  • Формы выходных сигналов: cинус, прямоугольник, синхровыход (ТТЛ уровень)
  • Диапазон частот:
    • немодулированных синусоидальной формы 10-1 - 1,7·107 Гц
    • АМ синусоидальной формы 5·104 - 1,7·107 Гц
    • прямоугольной формы и уровня ТТЛ 10-1 - 106 Гц
  • Дискретность установки частоты 0,1 Гц
  • Ослабление:
    • плавное ≥ 40 дБ
    • ступенчатое -20, -40, -60 дБ
  • Сигнал синусоидальной формы
  • Амплитуда:
    • 5 В (нагрузка 50 Ом)
    • 10 В (без нагрузки)
  • Коэффициент гармоник ≤ 0,5% (10 Гц - 120 кГц)
  • Сигнал прямоугольной формы
  • Амплитуда:
    • 14 В (размах сигнала, нагрузка 50 Ом)
    • 28 В (без нагрузки)
  • Погрешность установки амплитуды ±0,5 В
  • Синхровыход (ТТЛ уровень)
  • Значение напряжения:
    • высокого уровня ≥ 2,4 В
    • низкого уровня ≤ 0,4 В
  • Время перехода "1" > "0" и "0" > "1" ≤ 100 нс
  • Амплитудная модуляция
  • Частота модулирующего сигнала:
    • внутренний 1000±10% Гц
    • внешний 50 Гц – 10 кГц
  • Коэффициент АМ 0 - 90%
  • Погрешность установки АМ ±10%
  • Сигналы повышенной амплитуды (только Г4-221/1)
  • Формы выходных сигналов: синус, прямоугольник
  • Диапазон частот: 10-1 - 106 Гц
  • Амплитуда:
    • прямоугольный сигнал 40 В (размах 80 В, нагрузка 1 кОм)
    • cинусоидальный сигнал 30 В (нагрузка 1 кОм)

Полоса частот 0,1 Гц - 17 МГц

  1. – Цифровая индикация частоты формируемых сигналов
  2. – Синхровыход с сигналом ТТЛ
  3. – Внутренняя и внешняя АМ
  4. – Cигналы повышенной амплитуды (Г4-221/1)

Питание: 220 В, 50 Гц
Потребляемая мощность 40 В · А
Габариты Г4-221 147х306х340 мм
Масса  Г4-221 5 кг



Купить Генератор сигналов Г4-221 и задать все интересующие вопросы вы можете обратившись в отдел продаж ООО "НОВОСИСТЕМС" по многоканальному телефону указанному в разделе контакты!
