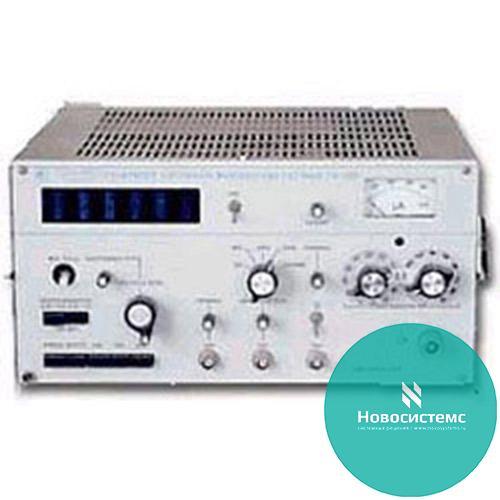

Г4-129 Генератор сигналов высокочастотный

Г4-129 Генератор сигналов высокочастотный
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
от 40 000 руб.
до 159 000 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Генератор сигналов высокочастотный Г4-129 предназначен для настройки, регулировки и испытаний различных радиотехнических устройств дициметрового диапазона.

    Режимы работы:

  • режим немодулированных колебаний;
  • режим внутренней амплитудной модуляции синусоидальным сигналом;
  • режим внешней амплитудной модуляции синусоидальным сигналом;
  • режим внутренней частотной модуляции синусоидальным сигналом;
  • режим внешней частотной модуляции синусоидальным сигналом;
  • режим внутренней модуляции меадром частотой 1 кГц;
  • режим внешней импульсной модуляции;
  • синхронизация частоты генератора внешним синхронизатором в режиме немодулированных колебаний.

Работа генератора сигналов Г4-129 основана на принципе формирования выходного сигнала в диапазоне частот от 310 до 1200 МГц из сигнала задающего генератора на диапазон от 600 до 1200 МГц. Выходной сигнал задающего генератора поступает на два канала: канал формирования выходного сигнала генератора и канал встроенного электронного индикатора частоты.

В канале формирования выходного сигнала сигнал задающего генератора после предварительного усилителя (усилитель 0,6-1,2 ГГц) поступает через коммутатор на pin-диодах либо непосредственно на усилитель мощности 0,3-1,2 ГГц, либо через делитель частоты на 2. С выхода усилителя мощности 0,3-1,2 ГГц высокочастотный сигнал поступает на аттенюатор электрически управляемый (АРМ). После аттенюатора электрически управляемого высокочастотный сигнал фильтруется в блоке электрически коммутируемых фильтров нижних частот (ФНЧ). С выхода фильтров сигнал поступает на датчик уровня системы АРМ, затем через модулятор электрически управляемый и ступенчатый аттенюатор проходит на выходной разъем генератора.

    Частотная модуляция сигнала осуществляется с помощью варикапа, включенного в задающий генератор.
    Импульсная модуляция сигнала выполняется в модуляторе электрически управляемом.
    Амплитудная модуляция производится в аттенюаторе электрически управляемом через систему АРМ.
    В канале встроенного индикатора частота задающего генератора делится рядом последовательных делителей частоты на 128 и измеряется встроенным индикатором частоты.

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

    ПГенератор сигналов высокочастотный Г4-129 сертифицирован и внесен в Государственный реестр средств измерений РФ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели

Величины

Диапазон частот генератора сигналов Г4-129 (перекрывается двумя поддиапазонами)

от 310 до 1200 МГц
(от 310 до 600 МГц и от 600 до 1200 МГц)

Предел допускаемой основной погрешности установки частоты, где f – установленное значение частоты.

не более ± (0,05 + 1/f) %

В режиме немодулированных колебаний в положении Рмакс тумблера Рмакснорм генератор обеспечивает на согласованной нагрузке с КСВН не более 1,35 выходную мощность, калиброванную от 10-2 до 10-15 Вт с использованием внешнего аттенюатора на 20 дБ, входящего в комплект генератора. Регулировка выходной мощности проводится ступенями через 1 и 10 дБ от 20 до 139 дБ и плавно в пределах не менее 1 дБ.

В режиме немодулированных колебаний в положении Рмакс тумблера Рмакснорм генератор обеспечивает на согласованной нагрузке 50 Ом некалиброванную выходную мощность не менее 50 мВт в положении 20 дБ ступенчатого аттенюатора.

Основная погрешность установки ослабления аттенюатора

не более ±1 %

Основная погрешность ослабления внешнего аттенюатора 20 дБ

не более ±0,5 %

Нестабильность уровня выходной мощности в режиме немодулированных колебаний при неизменных внешних условиях и неизменном напряжении питания за любой выбранный произвольно 15-минутный интервал времени после установления рабочего режима в течение 30 мин в нормальных условиях

не более ±0,05 дБ

Мощность выходного сигнала на некалиброванном выходе на согласованной нагрузке с КСВН не более 1,35

не менее 0,1 и
не более 10 мВт

Диапазон частот модулирующего сигнала при внешней частотной синусоидальной модуляции

от 50 до 60000 Гц

Пределы установки девиации частоты

не менее 30-500 кГц

Номинальное значение шкал отсчетного устройства

50, 100, 200, 500 кГц

Основная погрешность установки девиации частоты по отсчетному устройству на частоте модуляции 1000 Гц, от номинала отсчетной шкалы

не более ±15 %

Погрешность установки девиации частоты в диапазоне модулирующих частот, от номинала отсчетной шкалы

не более ±20 %

Частота сигнала внутреннего модулятора при внутренней частотной и амплитудной модуляции синусоидальным сигналом и внутренней импульсной модуляции меандром


1000 Гц

Диапазон частот модулирующего сигнала при внешней амплитудной синусоидальной модуляции

от 50 до 20000 Гц.

Коэффициента модуляции плавной установки по внешнему модулометру

30 %

Выходная мощность генератора в режиме АМ на нагрузке 50 Ом, при установке ручек ОСЛАБЛЕНИЕ в положение 30 дБ

не менее 10-4 Вт

В режиме внешней импульсной модуляции генератор выдает высокочастотные импульсы:
    длительность


от 0,5 до 500 мкс

    частота следования

от 10 до 20000 Гц

    скважность

не менее 2

Параметры питания:

    напряжение переменного тока

220±22 (220±11) В

    частота

50±0,5 (от 388 до 428 Гц) Гц

    содержание гармоник

до 5 %

Время непрерывной работы

не менее 16 ч

Потребляемая мощность

не более 85 В·А

Средняя наработка на отказ

не менее 5000 ч

Габаритные размеры

335х175х367 мм

Масса

не более 14,5 кг
