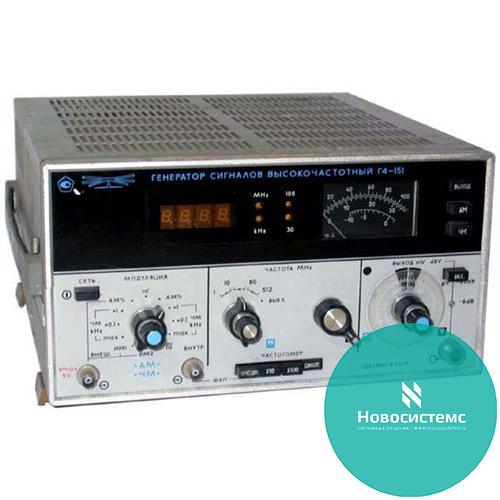

Генератор сигналов высокочастотный Г4-151

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

от 44 500 руб.
до 155 000 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Назначение генераторов Г4-151 — настройка, регулировка, испытание радиотехнической аппаратуры и средств связи, работающих в радиовещательном и метровом частотном диапазоне.

Устройство служит для определения амплитудно-частотных характеристик, степени чувствительности и избирательности оборудования. Приборы серии Г4-151 способны вычислять кривую верности приемников, работающих в следующих режимах:

немодулированных колебаний (НК);
амплитудной модуляции (АМ);
частотной модуляции (ЧМ);
импульсной модуляции (ИМ).

Устройства способны генерировать сигнал с различными видами модуляции. Возможно применение Г4-151 в качестве гетеродина при частотных преобразованиях.

Благодаря универсальности и простоте использования генераторы применяются организациями, осуществляющими поверку, производство, ремонт и обслуживание радиотехники, лабораторные исследования.

Описание генератора Г4-151

Прибор выполнен в виде источника ВЧ-сигнала частотой от 1 до 512 МГц, способного работать в режиме НК-, АМ-, ЧМ- и ИМ-модуляции. Принцип действия генератора основан на делении частоты. Задающий генератор, частотный диапазон которого составляет 128-256 МГц, изготовлен на транзисторах, подстройка частоты выполняется электронным методом. Частоты, превышающие 512 МГц, получаются путем умножения исходной частоты вдвое. В свою очередь, уменьшение обеспечивается делением частоты при помощи триггеров.

В генераторах Г4-151 предусмотрены фильтры с возможностью переключения, служащие для фильтрации гармоник и субгармоник. Для амплитудной модуляции в частотном диапазоне менее 100 МГц используется двухканальный модулятор. Модуляция при работе на более высоких частотах достигается коррекцией опорного уровня в системе автоматической регулировки управления.

Генератор Г4-151 поддерживает подключение стороннего источника частоты с высокой стабильностью. Прибор имеет выход, работающий в стандартном цифровом входе. Удаленное управление частотой, входным напряжением, модуляцией, режимами и другими параметрами осуществляется через аналоговые входы.

Генератор сертифицирован и имеет свидетельство Государственного реестра средств измерений. Цену на Г4-151 и другое оборудование уточняйте у менеджеров «НОВОСИСТЕМС».

Показатели	Величины
Диапазон частот	от 1 до 512 МГц
Пределы допускаемой относительной погрешности установки частоты:
в нормальных условиях в режиме синхронизации	не более ±0,001 %
в рабочих условиях	не более ±0,01 %
Паразитная девиация частоты в режиме НК (в режиме синхронизации):
в полосе частот от 0,3 до 3,4 кГц	не более 1·10^-7·f`н`+5 Гц
в полосе частот от 20 Гц до 20 кГц	не более 3·10^-7·f`оп`+5 Гц
где f`н` – несущая частота, Гц
в диапазоне несущих частот до 10 МГц	f`оп` = 10·10⁶ Гц
в диапазоне несущих частот до 20 МГц	f`оп` = 50·10⁶ Гц
в диапазоне несущих частот до 50 МГц	f`оп` = 100·10⁶ Гц
в диапазоне несущих частот до 80 МГц	f`оп` = 200·10⁶ Гц
в диапазоне несущих частот до 256 МГц	f`оп` = 500·10⁶ Гц
в диапазоне несущих частот до 512 МГц	f`оп` = 1000·10⁶ Гц
Пределы изменения выходного сигнала:
на нагрузке 50 Ом	1·10^-7 до 1 В
на нагрузке 75 Ом	1·10^-7 до 0,1 В
Пределы основной допускаемой погрешности установки опорного напряжения сигнала 0,1 В	не более ±1 дБ
Пределы основной допускаемой погрешности установки ослабления	не более ±1 дБ
Коэффициент стоячей волны по напряжению:
в диапазоне до 250 МГц	не более 1,2
в остальном диапазоне	не более 1,5
Уровень гармоник несущей	не более - 25 дБ
Спектральная плотность флюктуаций амплитуды выходного сигнала генератора при отстройке от несущей на 20 кГц	не более минус 130 дБ/Гц
Пределы регулировки коэффициента АМ	от 0 до 90 %
Диапазон модулирующих частот	от 0,03 до 60 кГц
Пределы основной допускаемой погрешности установки коэффициента АМ при частоте модулирующего сигнала 1000 Гц:
при 10 %≤ М ≤50 %, в процентах модуляции	не более ±5
при 50 %< М ≤80 %, в процентах модуляции	не более ±10
в диапазоне модулирующих частот, в процентах модуляции	не более ±15
где М – установленное значение коэффициента АМ, %
Коэффициент гармоник огибающей АМ сигнала при коэффициенте АМ не более 80 %:
в диапазоне модулирующих частот от 50 Гц до 20 кГц	не более 3 %
в остальном диапазоне модулирующих частот	не более 5 %
Пределы установки величины девиации частоты:
в диапазоне несущих частот от 1 до 10 МГц	от 0,1 до 10 кГц
в диапазоне несущих частот от 10 до 512 МГц	от 1 до 100 кГц
Пределы основной допускаемой погрешности установки девиации частоты:
при частоте модуляции 1000 Гц	не более ±10 %
в диапазоне модулирующих частот	не более ±15 %
Коэффициент гармоник огибающей ЧМ сигнала:
при девиациях менее	50 кГц
в диапазоне модулирующих частот от 50 Гц до 20 кГц	не более 2 %
в остальном диапазоне модулирующих частот и девиаций	не более 3 %
при девиациях 50 кГц для частоты модуляции	1000 Гц
на частотах 70 и 100 МГц	не более 0,5 %
на частоте 10,7 МГц	не более 1 %
Генератор обеспечивает импульсную модуляцию напряжением формы «меандр» от внутреннего источника частотой	(1000±100) Гц.
Несимметрия «меандра» по длительности	не более 20 %
Генераторы обеспечивают внешнюю импульсную модуляцию:
диапазон частот	от 10 до 512 МГц
длительность модулирующих импульсов	от 0,3 до 1000 мкс
частота следования импульсов	от 50 до 10000 Гц
Ослабление рабочего сигнала в паузе между импульсами для режима ИМ1:
в диапазоне от 10 до 100 МГц	не менее 40 дБ
в диапазоне от 100 до 256 МГц	не менее 50 дБ
в диапазоне от 256 до 512 МГц	не менее 40 дБ
Ослабление рабочего сигнала в паузе между импульсами для режима ИМ2:
на частотах до 128 МГц	не менее 80 дБ
Время установления рабочего режима	не более 15 мин
Параметры питания от сети переменного тока:
напряжение	(220±22) В
частота	(50±0,5) Гц
напряжение	(115±5,75) В
частота	от 388 до 428 Гц
содержание гармоник	до 5 %
Потребляемая мощность	80 В·А
Время непрерывной работы	не менее 16 ч
Габаритные размеры прибора (длина х ширинах высота)	320х175х375 мм
Масса прибора	12 кг
Наработка на отказ	не менее 5000 ч
