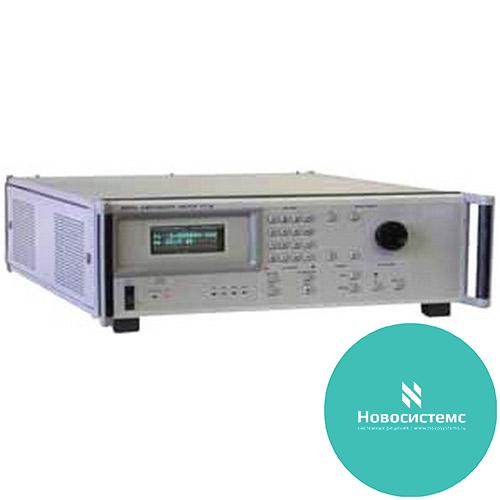

Г7-14/1 Синтезатор частот
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Синтезатор является источником высокостабильных спектрально-чистых электрических сигналов в диапазоне 0,02-17,85 ГГц.
Выходной сигнал синтезатора формируется путем стабилизации частоты генератора с ЖИГ-перестройкой диапазона 2-8,15 ГГц системой ФАПЧ. В качестве опорного используется сигнал внутреннего кварцевого генератора, который при необходимости может быть заменен сигналом внешнего стандарта частоты.
Сигнал диапазона 0,02-2 ГГц формируется смешиванием фиксированного сигнала 6,4 ГГц с сигналом 4,4-6,38 ГГц генератора с ЖИГ-перестройкой.
Сигнал 8,15-17,85 ГГц получается путем умножения сигнала генератора
с ЖИГ-перестройкой в 2 и 3 раза.
Встроенный в прибор микропроцессор позволяет производить установку параметров сигнала, диагностику неисправностей и ошибок ввода оператором, запоминание, хранение (при отключении питания) поправок по неравномерности и ослаблению выходной мощности.
Применение:
Синтезатор частот применяется:
- при разработке, производстве и эксплуатации средств связи, где требуются источники сигналов с малым уровнем фазовых шумов и высокой стабильностью частоты;
- в качестве источника сигналов в АИС благодаря возможности управления параметрами через интерфейс IЕС 625 и малого времени установки частоты и мощности;
- для поверки частотомеров, измерителей мощности, анализаторов спектра, измерителей параметров цепей и другой измерительной аппаратуры;
- при лабораторных исследованиях радиоэлектронных устройств;
- в устройствах связи в качестве гетеродинов.
Технические характеристики:
- Диапазон частот 0,02-17,85 ГГц
- Дискретность перестройки частоты: 10-30 кГц;
- 1-3 Гц (при работе с внешним синтезатором частот 20-30 МГц)
- Погрешность по частоте в течение года не более: ±3.10–7
Среднее относительное изменение частоты за сутки не более:
- после 72 ч непрерывной работы ±5.10–9
- после 1 мес. непрерывной работы ±5.10–10
- Выдача опорного сигнала 5 МГц на нагрузке 50 Ом 0,6-1,4 В
- Время переходных процессов при установке частоты не более 20-50 мс
- Уровень гармоник и субгармоник не более -40 дБ
Уровень комбинационных составляющих не более:
- в диапазоне 0,02-1,5 ГГц -40 дБ
- в диапазоне 1,5-2 ГГц -30 дБ
- в диапазоне 2-17,85 ГГц -60 дБ
Однополосный фазовый шум, дБ/Гц не более:
|
||||||||||||||||||||||||
Мощность выходного сигнала:
-
в режиме АРМ не менее 20 мВт (0,02-8,15 ГГц), 10 мВт (8,15-17,85 ГГц)
-
в режиме максимальной выходной мощности (без АРМ) 10-300 мВт
Ослабление выходной мощности не менее 20 дБ
ОБЩИЕ ДАННЫЕ
-
Диапазон рабочих температур 5–40 °С
-
Время непрерывной работы в рабочих условиях не менее 16 ч
-
Питание от сети переменного тока: 220±22 В; 50±1 Гц
-
Потребляемая мощность не более 190 ВА
-
Габариты 493х160х600 мм
-
Масса 31,3 кг
