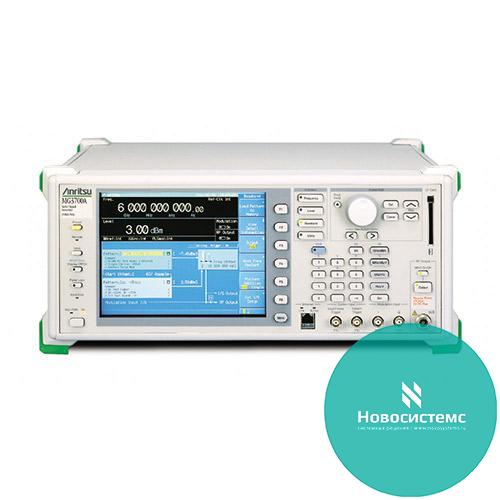

MG3700A - векторный генератор сигналов от 250 кГц до 3,0 ГГц

MG3700A - векторный генератор сигналов от 250 кГц до 3,0 ГГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

MG3700A поддерживает цифровую модуляцию сигналов основных систем беспроводной связи, таких как системы сотовой связи и беспроводные сети LAN. Обладая высокоскоростной полосой частот модулирующих сигналов равной 160 MHz, широкой полосой пропускания векторной модуляции, MG3700A получает высокою производительность и способность работать беспроводными системами связи следующего поколения с более широкой полосой пропускания.

Генератор волн случайной формы, это стандартная функция, встроенная в MG3700A. При выборе модели генерации волны случайной формы, модулированный сигнал на выходе будет соответствовать требованиям различных систем связи.

MG3700A использует четыре модели генерации сигнала:

Стандартная, встроенная модель генерации сигнала
Различные, опциональные модели генерации сигналов. [Модели: MX3700xxA]
Опциональное ПО генерации сигналов IQproducer [Модели : MX3701xxA]
Информацию полученную с помощью ПО генерации сигнала можно превратить в модель генерации сигналов для MG3700A.
Большинство параметров генерации сигналов случайной формы уже заложены в прибор в соответствии с параметрами различных систем связи, используемых на сегодняшний день. Все модели генерации хранятся на встроенном жестком диске и являются стандартными функциями MG3700A. Дополнительные модели генерации сигналов, можно заказать в качестве опций.

ПО генератор сигналов IQproducer согласованно с требованиями различных систем связи. Это ПО дает возможность настроить параметры генератора сигналов и получить соответствующую модель генерации сигналов случайной формы, Полученный файл можно загрузить в MG3700A используя LAN соединение или переносной модуль памяти (CompactFlash).

Программное обеспечение IQproducer создает файлы с помощью EDA (ElectronicDesignAutomation) в формате ASCII, используя функцию конвертирования полученные файлы можно превратить в модель генерации сигнала доступную для “понимания” MG3700A.

Возможности:

Диапазон частот от 250 kHz до 6 GHz

  • 250 kHz до 3 GHz (стандарт)
  • 250 kHz до 6 GHz (опция)

Широкая полоса пропускания векторной модуляции

  • 120 MHz (Встроенная полоса частот модулирующих сигналов)
  • 150 MHz (Внешний IQ вход)

Высокий уровень точности

  • +/–0.5 dB (Абсолютный уровень точности)
  • +/–0.2 dB typical (Линейность)

Высокая скорость передачи 100BASE-TX Ethernet

  • 40 GB встроенный жесткий диск

Большой объем встроенной памяти

  • 1 GB = 256 Msamples/channel (стандарт)
  • 2 GB = 512 Msamples/channel (опция)

Дополнительные функции генерации сигнала
Два сигнала, например полезный сигнал + помеха или полезный + AWGN, можно подать на вход и выход.
Встроенный 20 Mbps анализатор BER (стандарт)
Поддержка различных систем связи:

Стандартные модели сигналов: Модели генерации сигналов созданы в соответствии с требованиями систем связи и являются стандартной функцией прибора:
W-CDMA/HSDPA, GSM/EDGE, cdma2000, 1X/1xEV-DO, Беспроводные LAN (IEEE 802.11a/b/g), PDC, PHS, AWGN Optional Модели сигналов: Модели генерации сигналов созданы в соответствии с требованиями систем связи и являются опциями:
