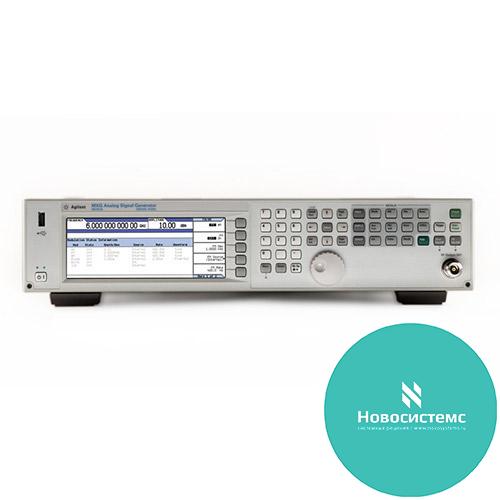

N5181A-501 - генератор ВЧ

N5181A-501 - генератор ВЧ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

Генератор сигналов высокочастотный N5181A-501: Частотный диапазон от 250 кГц до 1 ГГц; Разрешение по частоте 0,01 Гц; Амплитуда от -110 дБмВт до +13 дБмВт; Разрешение по амплитуде 0,02 дБ; Режим ГКЧ со скоростью перестройки от 1 мс (опция UNZ); Опции аналоговой модуляции: АМ, ЧМ, ФМ, ИМ; Интерфейсы USB, GPIB, LAN; Масса 12,5 кг.

Технические характеристики генератора сигналов высокочастотного N5181A-501:
Параметр
Значения
ВЫХОДНАЯ ЧАСТОТА
Диапазон
250 кГц … 1 ГГц
Дискретность установки
0,01 Гц
Погрешность установки
± 1 х 10-6 за год, есть вход для внешней опоры
ВЫХОДНОЙ УРОВЕНЬ
Диапазон
-110 … +13 дБмВт
От -127 дБмВт гарантированно и от -144 дБмВт негарантированно с опцией 1EQ
Дискретность установки
0,02 дБ
Погрешность установки уровня
± (0.6 … 1,3) дБ в зависимости от частоты и уровня
Возможна коррекция АЧХ пользователем
КСВН
< (1,7 … 2,4) в зависимости от частоты
Выходное сопротивление
50 Ом, сечение 7/3 мм
СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Фазовый шум
-126 ... -104 дБн/Гц при отстройке на 20 кГц в зависимости от частоты несущей
Паразитная ЧМ
0,3 … 4 Гц скз в зависимости от частоты
Гармоники несущей
≤ - 30 дБн
Негармонические составляющие
-40 … -60 дБн в зависимости от частоты
ЧАСТОТНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNT)
Девиация частоты
Максимальная девиация от 1 до 20 МГц в зависимости от частоты несущей с разрешением от 1 Гц до 20 кГц
Частота модулирующего колебания
5 Гц … 3 МГц
Коэффициент гармоник огибающей
Не более 0,4%
Погрешность девиации
±2%
Источник модуляции
Внутренний или внешний
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNU)
Диапазон модуляции
До 90% с разрешением 0,1%
Частота модулирующего колебания
5 Гц … 10 кГц
Погрешность установки Кам
±5*Кам%
Коэффициент гармоник огибающей
Не более 2%
Источник модуляции
Внешний или внутренний
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNU)
Коэффициент закрытия в паузе
80 дБ
Время нарастания
50 нс
Длительность импульса
От 500 нс
Источник модуляции
Внутренний генератор импульсов или внешний
ИСТОЧНИК ВНУТРЕННЕГО МОДУЛИРУЮЩЕГО КОЛЕБАНИЯ (ОПЦИЯ UNT)
Диапазон частот
0.1 Гц … 2 МГц, синус
Разрешение
0,1 Гц
Погрешность частоты
± 1 х 10-6
ОБЩИЕ ДАННЫЕ
Габаритные размеры
103 х 426 х 432 мм
Напряжение питания
115 / 230 В, 50 / 60 Гц
Масса
12,5 кг
Интерфейс
USB, LAN, GPIB
