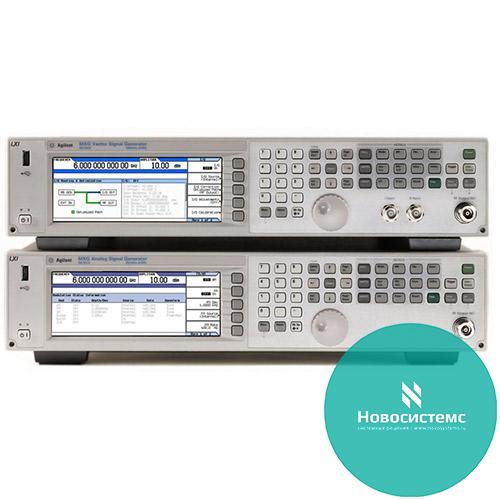

N5181A-506 генератор сигналов высокочастотный

Производитель

KEYSIGHT TECHNOLOGIES

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Назначение генератора сигналов высокочастотного N5181A-506:

Генератор сигналов высокочастотный N5181A-506: Частотный диапазон от 250 кГц до 6 ГГц; Разрешение по частоте 0,01 Гц; Амплитуда от -110 дБмВт до +13 дБмВт; Разрешение по амплитуде 0,02 дБ; Режим ГКЧ со скоростью перестройки от 1мс (опция UNZ); Опции аналоговой модуляции: АМ, ЧМ, ФМ, ИМ; Интерфейсы USB, GPIB, LAN; Масса 12,5 кг.

Аналог N5181A-501: отличие: частотный диапазон от 250 кГц до 6 ГГц.

Технические характеристики генератора сигналов высокочастотного N5181A-506:

Параметр	Значения
ВЫХОДНАЯ ЧАСТОТА
Диапазон	250 кГц … 6 ГГц
Дискретность установки	0,01 Гц
Погрешность установки	± 1 х 10^-6 за год, есть вход для внешней опоры
ВЫХОДНОЙ УРОВЕНЬ
Диапазон	-110…+13 дБмВт до 4,5 ГГц, - 110…+7 дБмВт до 6 ГГц От -127 дБмВт гарантированно и от -144 дБмВт негарантированно с опцией 1EQ
Дискретность установки	0,02 дБ
Погрешность установки уровня	± (0.6…1,3) дБ в зависимости от частоты и уровня Возможна коррекция АЧХ пользователем
КСВН	< (1,7…2,4) в зависимости от частоты
Выходное сопротивление	50 Ом, сечение 7/3 мм
СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Фазовый шум	-126.. -104 дБн/Гц при отстройке на 20 кГц в зависимости от частоты несущей
Паразитная ЧМ	0,3…4 Гц скз в зависимости от частоты
Гармоники несущей	≤ - 30 дБн на частотах до 3 ГГц ≤ - 44 дБн на частотах от 3 ГГц до 6 ГГц
Негармонические составляющие	-40…-60 дБн в зависимости от частоты
ЧАСТОТНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNT)
Девиация частоты	Максимальная девиация от 1 до 20 МГц в зависимости от частоты несущей с разрешением от 1 Гц до 20 кГц
Частота модулирующего колебания	5 Гц…3 МГц
Коэффициент гармоник огибающей	Не более 0,4%
Погрешность девиации	±2%
Источник модуляции	Внутренний или внешний
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNU)
Диапазон модуляции	До 90% с разрешением 0,1%
Частота модулирующего колебания	5 Гц…10 кГц
Погрешность установки Кам	±5*Кам%
Коэффициент гармоник огибающей	Не более 2%
Источник модуляции	Внешний или внутренний
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNU)
Коэффициент закрытия в паузе	80 дБ
Время нарастания	50 нс
Длительность импульса	От 500 нс
Источник модуляции	Внутренний генератор импульсов или внешний
ИСТОЧНИК ВНУТРЕННЕГО МОДУЛИРУЮЩЕГО КОЛЕБАНИЯ (ОПЦИЯ UNT)
Диапазон частот	0.1 Гц…2 МГц, синус
Разрешение	0,1 Гц
Погрешность частоты	± 1 х 10^-6
ОБЩИЕ ДАННЫЕ
Габаритные размеры	103 х 426 х 432 мм
Напряжение питания	115 / 230 В, 50 / 60 Гц
Масса	12,5 кг
Интерфейс	USB, LAN, GPIB
