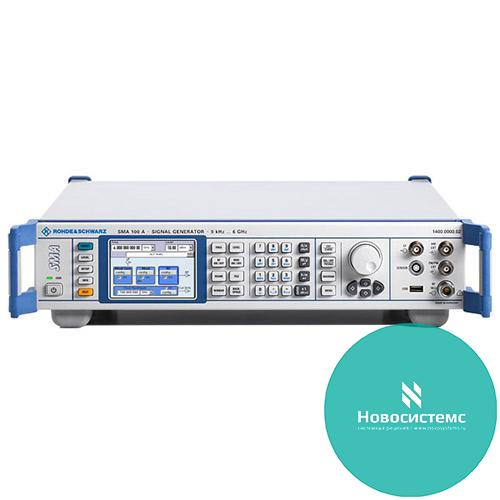

SMA100A генератор сигналов с опцией SMA-B106
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание генератора сигналов SMA100A с опцией SMA-B106:
Качество сигнала, скорость и гибкость – вот критерии, по которым оцениваются современные генераторы сигналов. R&S®SMA100A идеально удовлетворяет этим требованиям и поэтому его смело можно назвать аналоговым генератором высшего класса, диктующим новые стандарты благодаря его выдающимся характеристикам.
Высочайшее качество сигнала сочетается в R&S®SMA100A с очень высокой скоростью установки параметров, что делает его идеальным прибором в самых различных сферах применения. И в разработке, и на производстве, и в сервисе, и в ремонте R&S®SMA100A прекрасно справится с поставленной задачей.
Он может генерировать как немодулированные, так и модулированные сигналы со всеми широко распространенными типами аналоговой модуляции (АМ, ЧМ, ФМ и импульсная модуляция) в диапазоне частот от 9 кГц до 6 ГГц.
Превосходные технические характеристики и широкий набор модулирующих сигналов – вот чем выгодно выделяется R&S®SMA100A на фоне других приборов. Кроме того, дополнительный синтезатор тактовой частоты с повышенной стабильностью выдает дифференциальные тактовые сигналы с частотами до 1,5 ГГц, которые не зависят от ВЧ сигнала. Благодаря этому сфера применения
R&S®SMA100A значительно расширяется – от систем для измерения фазового шума до тестов интегральных микросхем. Также генератор сигналов R&S®SMA100A обладает современным графическим интерфейсом, обеспечивающим быстрое, интуитивно понятное управление прибором.
Превосходное качество сигнала
- Очень низкий фазовый шум SSB с номинальным значением –135 dBc (отстройка от несущей 20 кГц, f = 1 ГГц, измерительная полоса 1 Гц) и –140 dBc (ном.) с опцией для улучшения характеристик фазового шума (R&S®SMA-B22)
- Номинальный уровень широкополосного шума: –160 dBc (отстройка от несущей >10 МГц, f = 1 ГГц, измерительная полоса 1 Гц)
- Номинальный уровень негармонических составляющих: –100 dBc (отстройка от несущей >10 МГц, f < 1500 МГц, с опцией R&S®SMAB22)
- Очень низкий фазовый шум на низких частотах за счет деления рабочего диапазона частот (от 750 МГц до 1500 МГц) до значения 6,6 МГц
- Высокостабильный опорный генератор входит в стандартную конфигурацию
Идеален в условиях промышленного производства
- Очень быстрая установка частоты и уровня: < 3 мс во всем диапазоне частот и уровней, < 450 мкс из списка
- Режим быстрых скачков частоты с гибкой адресацией пар частота – уровень, со скоростью переключения, не меньшей чем из списка
- Номинальное время установки частоты: < 10 мкс, в полосе 80 МГц, благодаря прямому доступу к синтезатору DDS (с опцией R&S®SMAB20 или -B22)
- Электронный аттенюатор с защитой от перенапряжения во всем диапазоне частот
- Высокая выходная мощность до +18 дБм, в режиме расширенного диапазона до +28 дБм
- Очень высокая точность и воспроизводимость уровня
- Минимальное занимаемое пространство, благодаря небольшому размеру – всего две единицы по высоте (89 мм)
Применение в армии и авиации
- Импульсная модуляция с превосходными характеристиками (отношение уровней включения/выключения >100 дБ, номинальное время нарастания/спада 10 нс)
- Генератор импульсов, входящий в стандартную конфигурацию
- Опциональный высокопроизводительный генератор импульсов с минимальной длительностью импульса 20 нс (R&S®SMA-K23)
- Опциональный съемный накопитель (флэш-диск, R&S®SMA-B80)
- Опция для модуляции VOR/ILS (R&S®SMA-K25)
- Опция для обеспечения работоспособности на высоте до 4600 м (R&S®SMA-B46)
Универсальность
- Диапазон частот от 9 кГц до 6 ГГц
- Свипирование по частоте, уровню и по низкой частоте
- АМ, широкополосная ЧМ/ФМ (R&S®SMA-B20 или -B22), импульсная модуляция
- Встроенный НЧ генератор на частоты до 1 МГц, опциональный многофункциональный генератор (R&S®SMA-K24) на частоты до 10 МГц
- Опциональный синтезатор тактовой частоты с малой нестабильностью на частоту до 1,5 ГГц (R&S®SMAB29)
Интуитивно понятная концепция управления
- Цветной дисплей с разрешением 320 × 240 пикселей (¼ VGA)
- Интуитивно понятный интерфейс пользователя с графическим отображением схемы прохождения сигнала (блок-схема)
- Контекстно-зависимая система справки
Разнообразные интерфейсы
- Дистанционное управление по шине GPIB или по локальной сети
- Разъемы USB (например, для подключения клавиатуры, мыши, флэш-памяти)
- Разъем для подключения датчиков мощности R&S®NRP для прецизионных измерений мощности
- Выбираемый набор команд шины IEC/IEEE: SCPI или 8662A/63A
- Дистанционное управление с помощью специальной программы (например, VNC)
Превосходное качество сигнала
R&S®SMA100A идеально подходит для решения задач, требующих высокой чистоты спектра, например, для измерения соседнего канала или фазового шума. Также его можно использовать в качестве гетеродина или генератора, управляемого напряжением.
Благодаря новейшей концепции синтезатора, даже стандартная версия прибора обладает превосходными значениями широкополосного шума, фазового шума SSB и коэффициента подавления негармонических составляющих. Опция для улучшения фазового шума и дополнительный модулятор ЧМ/ФМ (R&S®SMA-B22) улучшает значение фазового шума SSB для отстройки до 100 кГц, а также повышает коэффициент подавления негармонических составляющих. Это превращает R&S®SMA100A в идеальный источник сигнала для измерений, предъявляющих повышенные требования к чистоте спектра (например, тестирование Ц/А и А/Ц преобразователей).
Синтезатор частоты реализован по схеме деления частоты основного диапазона (от 750 МГЦ до 1500 МГц) до частоты 6,6 МГц. В нижнем диапазоне частот от 6,6 МГц обеспечивается чистота спектра, сравнимая с чистотой высококачественных кварцевых осцилляторов. Входящий в стандартную конфигурацию термостатированный кварцевый осциллятор обеспечивает высокую точность и стабильность частоты. С опцией R&S®SMA-B22 (уменьшение фазового шума и дополнительный модулятор ЧМ/ФМ) данные характеристики значительно улучшаются.
Подводя итог, превосходное качество сигнала R&S®SMA100A превращает его в уникальный аналоговый генератор сигналов, удовлетворяющий даже самым высоким требованиям.
Идеален в условиях промышленного производства
Для обеспечения высокой производительности и снижения затрат на измерения в условиях промышленного производства и в составе автоматического испытательного оборудования, контрольно-измерительные приборы должны обеспечивать малое время установки.
R&S®SMA100A, как и все генераторы компании Rohde & Schwarz, отличается очень малым временем установки уров-ня и частоты и поэтому идеально подходит для использования в измерительных системах, в которых время измеренияиграет критическую роль. Даже в нормальном режиме работы время установки не превышают 3 мс. А в режиме списка, использующего заранее записанные значения частоты и уровня, они становятся меньше 450 мкс.
В режиме быстрых скачков R&S®SMA100A обеспечивает такую же быструю установку частоты и уровня, как и в режиме списка. Но в отличие от режима списка, в этом режиме можно адресовать через последовательную шину до 10 000 пар частота – уровень.
Электронный аттенюатор обеспечивает быстрое переключение уровня без износа механических деталей. Диапазон установки уровня составляет от –145 дБм до +13 дБм (+20 дБм в расширенном диапазоне) на частотах до 3 ГГц и от –145 дБм до +9 дБм (+16 дБм в расширенном диапазоне) на частотах более 3 ГГц. Используя имеющийся в R&S®SMA100A мощный обходной тракт сигнала с релейной коммутацией, можно получить выходные уровни до +28 дБм. В стандартную конфигурацию генератора входит цепь защиты от перенапряжения, работающая во всем диапазоне частот.
Для приложений, требующих изменения уровня в пределах 30 дБ, имеется более экономичное решение в виде частотной опции без аттенюатора (R&S®SMA- B103L/-B106L). Высокая точность и воспроизводимость уровня R&S®SMA100A гарантирует получение чрезвычайно точных результатов серии последовательных измерений.
Обладая небольшими размерами (всего две единицы по высоте), генератор занимает минимальное пространство в 19-дюймовой стойке.
Универсальность
Нижняя граничная частота генератора равна 9 кГц, что позволяет использовать его для проведения испытаний на
электромагнитную совместимость. Верхняя граничная частота составляет 3 ГГц или 6 ГГц.
электромагнитную совместимость. Верхняя граничная частота составляет 3 ГГц или 6 ГГц.
В стандартной конфигурации генератор обеспечивает амплитудную и импульсную модуляцию; а с опциями R&S®SMA- B20/B22 – частотную и фазовую модуляцию с диапазоном 100 МГц.
Опция R&S®SMA-B22 (улучшение фазового шума и дополнительный модулятор ЧМ/ФМ) обеспечивает низкий уровень
фазовых шумов даже при включенной ЧМ. Порожденный модуляцией фазовый шум остается незаметным, пока девиация частоты не превышает 100 кГц. Специальный малошумящий режим позволяет выполнять модуляцию с помощью
одной лишь эталонной частоты.
фазовых шумов даже при включенной ЧМ. Порожденный модуляцией фазовый шум остается незаметным, пока девиация частоты не превышает 100 кГц. Специальный малошумящий режим позволяет выполнять модуляцию с помощью
одной лишь эталонной частоты.
Такие характеристики позволяют применять R&S®SMA100A для измерений фазового шума на ГУНах в режиме автогенерации, значительно упрощая сложные измерения на линиях задержки.
Возможна внутренняя модуляция ВЧ сигнала с помощью встроенного НЧ генератора или опционального многофункционального генератора (R&S®SMAK24). Многофункциональный генератор может генерировать самые разнообразные сигналы, включая синусоиду, меандр, программируемые пользователем трапециевидные сигналы или шум
с регулируемой полосой частот. Модулирующие сигналы можно суммировать с разными весовыми коэффициентами.
Модулирующие сигналы АМ/ЧМ/ФМ и выход НЧ настраиваются независимо друг от друга.
с регулируемой полосой частот. Модулирующие сигналы можно суммировать с разными весовыми коэффициентами.
Модулирующие сигналы АМ/ЧМ/ФМ и выход НЧ настраиваются независимо друг от друга.
Благодаря такой концепции новый генератор сигналов обеспечивает невиданную раннее в аналоговых генераторах гибкость модуляции. Например, возможна реализация всех типов двухтональной модуляции; можно сложить вместе два внутренних модулирующих сигнала или один внутренний и один внешний сигнал.
Используя в качестве модулирующего сигнала шум, R&S®SMA100A может генерировать определенный и регулируемый фазовый или ФМ шум для имитации, например, сигнала ГУН или сигнала помехи с переменной чистотой спектра для тестирования приемников.
Кроме того, опции для ЧМ/ФМ модуляции R&S®SMA-B20 и -B22 позволяют получить чрезвычайно быстрые изменения частоты (в ограниченном частотном диапазоне). Прямой доступ к синтезатору DDS обеспечивает время установки
частоты <10 мкс в диапазоне частот до 80 МГц. Это позволяет имитировать, например, передатчики с быстрой скачкообразной перестройкой частоты.
частоты <10 мкс в диапазоне частот до 80 МГц. Это позволяет имитировать, например, передатчики с быстрой скачкообразной перестройкой частоты.
Для импульсной модуляции в стандартную конфигурацию R&S®SMA100A входит высокопроизводительный импульсный модулятор с отношением уровней включения/выключения >80 dBc и с номинальным временем нарастания/спада 10 нс, а также базовый импульсный генератор. Дополнительно можно установить высококачественный импульсный генератор с минимальной длительностью импульса 20 нс и широкими возможностями настройки (R&S®SMA-K23).
При установке в генератор опции R&S®SMA-K25 его можно использовать для генерации сигналов аэронавигационных систем – курсового радиомаяка или инструментальных систем посадки (VOR/ILS) – в соответствии со стандартом ICAO. Высокая точность установки уровня и незначительные ошибки модуляции позволяют считать R&S®SMA100A оптимальным прецизионным источником сигналов VOR/ILS для настройки бортовых радиоприемников.
Для тестирования встроенных ВЧ цепей, помимо ВЧ сигнала, зачастую требуется сверхчистый сигнал тактовой частоты. В прошлом в таких случаях приходилось использовать дополнительный внешний генератор сигналов. R&S®SMA100A обеспечивает сигнал тактовой частоты с чрезвычайно малой нестабильностью (дополнительный синтезатор тактовой частоты R&S®SMAB29), который можно настраивать независимо от выходного ВЧ сигнала. Сигнал тактовой частоты выводится в виде дифференциального сигнала в диапазоне частот от 100 кГц до 1,5 ГГц на два отдельных разъема. Это позволяет, например, тестировать А/Ц преобразователи с помощью одного генератора сигналов.
Интуитивно понятная система управления
Схема прохождения сигнала иллюстрируется блок-схемой, отображаемой на цветном дисплее R&S®SMA100A
(320×240 пикселей, ¼ VGA).
(320×240 пикселей, ¼ VGA).
В результате Вы всегда видите, какие модули генератора включены, а какие выключены и где может потребоваться
настройка.
настройка.
Для изменения параметров прибора используется колесо прокрутки, курсор и функциональные клавиши или USB
мышь и клавиатура.
мышь и клавиатура.
Перечисленные выше функции делают управление генератором простым и интуитивно понятным.
Интерфейсы
R&S®SMA100A допускает дистанционное управление по шине GPIB или по локальной сети, а также ручное управление с внешнего компьютера с помощью функции управления удаленным рабочим столом (VNC).
Два USB разъема на передней и задней панели позволяют подключать такие USB устройства, как мышь, клавиатура или
флэш-карта.
флэш-карта.
Прочие функции
Владельцы автоматических систем тестирования зачастую хотят запускать уже существующие тестовые программы на
новом оборудовании.
новом оборудовании.
Помимо широко распространенного набора команд дистанционного управления SCPI, R&S®SMA100A предлагает набор команд, совместимый с 8662A/63A.
Там где требуется повышенный уровень безопасности, можно использовать дополнительную опцию R&S®SMA-B80,
позволяющую сохранять все установки на флэш-диске, который может быть удален из прибора после проведения
измерений.
позволяющую сохранять все установки на флэш-диске, который может быть удален из прибора после проведения
измерений.
Опции генератор сигналов SMA100A
| Базовый блок | |
| Генератор сигналов (базовый блок) | SMA100A |
| Радиочастотный тракт от 9 кГц до 3 ГГц с электронным аттенюатором | SMA-B103 |
| Радиочастотный тракт от 9 кГц до 3 ГГц без аттенюатора | SMA-B103L |
| Радиочастотный тракт от 9 кГц до 6 ГГц с электронным аттенюатором | SMA-B106 |
| Радиочастотный тракт от 9 кГц до 6 ГГц без аттенюатора | SMA-B106L |
| Опции | |
| Модулятор ЧМ/ФМ | SMA-B20 |
| Улучшение фазового шума и дополнительный модулятор ЧМ/ФМ | SMA-B22 |
| Синтезатор тактовой частоты | SMA-B29 |
| Опция для работы на высоте до 4600 м | SMA-B46 |
| Съемный накопитель (флэш-диск) | SMA-B80 |
| Разъемы на задней панели | SMA-B81 |
| Высокопроизводительный импульсный генератор | SMA-K23 |
| Многофункциональный генератор | SMA-K24 |
| Генерация сигналов VOR/ILS | SMA-K25 |
| Расширенный режим измерения мощности | SMA-K28 |
| Рекомендуемые дополнения | |
| Стоечный адаптер 19 дюймов | ZZA-211 |
| Запасная карта CompactFlash™ (необходима опция R&S®SMA-B80) | SMA-Z10 |
| Клавиатура с интерфейсом USB (раскладка США) | PSL-Z2 |
| Мышь с интерфейсом USB, оптическая | PSL-Z10 |
| Внешний привод DVD с интерфейсом USB | PSP-B6 |
