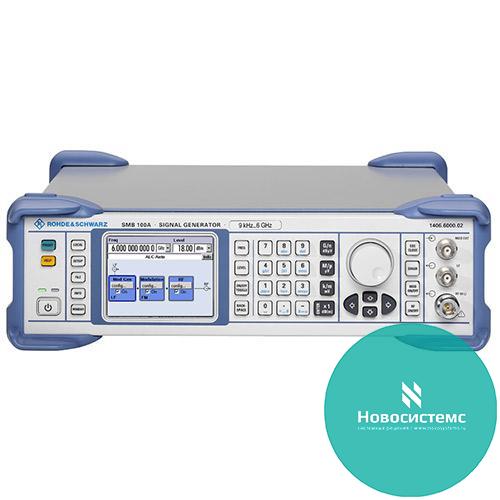

R&S®SMB100A генератор сигналов

Производитель

ROHDE&SCHWARZ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Самая высокая в своем классе выходная мощность

Номинальная выходная мощность >+18 дБм в широком диапазоне частот от 1 МГц до 6 ГГц
Максимальное значение уровня +25 дБм (в режиме расширенного диапазона) в диапазоне частот до 6 ГГц
Обеспечивает запас по мощности, позволяющий обходиться без внешних усилителей

Универсальный источник ВЧ-сигнала

Широкий диапазон частот от 9 кГц до 6 ГГц перекрывает основные диапазоны радиочастотных приложений
Свипирование по частоте, уровню и НЧ-свипирование
Поддержка всех основных типов аналоговой модуляции: АМ, ЧМ/ ФМ и импульсной модуляции
Встроенный НЧ-генератор выдает синусоидальные сигналы с частотой до 1 МГц, а также прямоугольные сигналы частотой до 20 кГц
Интуитивно понятный интерфейс пользователя с графическим отображением сигнального тракта значительно облегчает работу
Контекстная система справки повышает эффективность использования прибора
Превращает R&S®SMB100A в идеальный генератор для самых разных приложений

Наилучшее качество сигнала в своем классе

Низкий фазовый шум SSB с номинальным значением –128 дБн (отстройка от несущей 20 кГц, частота несущей 1 ГГц, полоса измерения 1 Гц)
Очень низкий фазовый шум SSB даже на малых частотах (вместо преобразователя частоты используется новый синтезатор DDS с диапазоном от 9 кГц до 23 ,4375 МГц)
Подавление негармонических составляющих с номинальным значением –85 дБн (отстройка от несущей >10 кГц, частота несущей <1,5 ГГц)
Низкий широкополосный шум с номинальным значением –152 дБн (отстройка от несущей >10 кГц, частота несущей 1 ГГц)
Номинальный уровень гармонических составляющих –30 дБн при максимальной выходной мощности +18 дБм
Обеспечивает высокую точность измерений в широком спектреприложений

Идеален для производства

Быстрое переключение частоты с номинальным значением 1,6 мс и уровня с номинальным значением 1,2 мс в режиме дистанционного управления и <1 мс в режиме списка обеспечивает высокую производительность
Высокая точность и воспроизводимость уровня являются залогом снижения процента отбраковки
Высокая выходная мощность до +25 дБм компенсирует потери уровня на пути к тестируемому устройству
Не подверженный износу электронный аттенюатор с защитой от перенапряжения на частотах до 6 ГГц входит в стандартную конфигурацию и обеспечивает долговечность даже при интенсивной эксплуатации в производственных условиях
Компактная конструкция – всего две единицы (2U) по высоте – экономит место в стойке
Дистанционное управление по локальной сети и через интерфейсы USB и GPIB облегчает встраивание в измерительные системы
Снижает производственные затраты

Обслуживание по месту установки, как удобная альтернатива

Гибкая концепция позволяет обслуживать прибор прямо на месте установки или в сервисном центре Rohde & Schwarz
Простая модульная конструкция всего с четырьмя сменными модулями сокращает время ремонта
Калиброванные сменные модули позволяют обойтись без трудоемкой калибровки и настройки
Встроенная система самодиагностики модулей облегчает поиск неисправностей
Проверка точности уровня и автоматическая коррекция уровня с помощью датчика мощности семейства R&S®NRP1)
Обеспечивает низкие эксплуатационные расходы и максимальный коэффициент доступности прибора

Готовность к использованию в аэрокосмических и оборонных приложениях

Дополнительный импульсный модулятор обеспечивает превосходные характеристики с номинальным отношением уровней 90 дБ и номинальной длительностью переднего/заднего фронта 10 нс
Гибкий импульсный генератор с минимальной длительностью импульса 20 нс позволяет генерировать различные импульсные сигналы
Широкий диапазон температур от 0 °C до +55 °C и максимальная высота 4600 м над уровнем моря позволяют пользоваться прибором даже в жестких климатических условиях
Небольшая масса, всего 5,2 кг, позволяет применять прибор в мобильных приложениях
Расширяет сферу применения R&S®SMB100A

Наилучшее качество сигнала в среднем классе

К основным спектральным характеристикам аналоговых генераторов сигнала относятся фазовый шум, гармонические и негармонические паразитные составляющие, а также широкополосный шум. Причем многие измерения фокусируются на нескольких аспектах одновременно. Например, во время измерений блокировки, основную роль в создании нежелательных радиочастотных помех в соседнем канале играют негармонические составляющие и фазовый шум.

R&S®SMB100A с запасом удовлетворяет всем этим требованиям. Благодаря новейшей концепции синтезатора на основе DDS, R&S®SMB100A обеспечивает непревзойденные значения всех параметров, ожидаемых в приборе среднего класса, диктуя тем самым новые стандарты.

Что касается параметров фазового шума SSB, то здесь R&S®SMB100A достигает превосходных значений во всем диапазоне частот от 9 кГц до 6 ГГц. И все это благодаря замечательной конструкции. На частотах выше 23,3475 МГц R&S®SMB100A использует делители частоты. Ниже этого значения выходной сигнал генерируется встроенным синтезатором DDS. В отличие от используемого в приборе подхода традиционные генераторы на частотах ниже 250 МГц используют смесители, что дает значительно худшие характеристики фазового шума. Таким образом, R&S®SMB100A можно использовать в измерительных установках вместо высококачественных кварцевых генераторов фиксированной частоты, которые часто используются в качестве источника опорного сигнала. При этом R&S®SMB100A сочетает равные или даже лучшие характеристики с возможностью регулировки частоты и уровня, что очень удобно, так как можно идеально адаптироваться к тестируемому устройству. Более того, путем изменения этих параметров R&S®SMB100A позволяет определять диапазон допустимых значений тестируемого устройства по отношению к эталону.

Самая высокая в своем классе выходная мощность

R&S®SMB100A сочетает превосходное качество сигнала с высокой выходной мощностью >+18 дБм в широком диапазоне частот от 1 МГц до 6 ГГц, что уникально для приборов такого класса. Значение максимальной достижимой выходной мощности составляет +25 дБм (т.е. существенно выше номинальной), обеспечивая достаточный запас для компенсации потерь в измерительных установках. В большинстве случаев это позволяет обойтись без дополнительных внешних усилителей, что означает экономию места и существенное снижение стоимости системы измерений. В решении прикладных задач пользователь получает большое преимущество за счет высокой точности уровня R&S®SMB100A – точности, которая может оказаться недостижимой при использовании внешних усилителей. Высокая выходная мощность превращает R&S®SMB100A в идеальный прибор для контроля мощных устройств, например высокоуровневых смесителей.

Особо следует отметить, что гармонические составляющие в R&S®SMB100A подавляются до номинального значения –30 дБн, даже при выходной мощности +18 дБм.

Но даже при малых уровнях сигнала R&S®SMB100A не жертвует их качеством. В стандартной конфигурации уровень ВЧ-сигнала может достигать минимального значения –145 дБм. Таким образом, генератор идеально подходит для измерения чувствительности приемников.

Обслуживание по месту установки, как удобная альтернатива

Конструкция R&S®SMB100A рассчитана на обеспечение максимальной надежности и простоты обслуживания. Это позволяет сократить период простоя во всех сферах применения и значительно снижает эксплуатационные расходы. Потребители мо- гут, как обычно, обращаться в сертифицированный сервисный центр Rohde & Schwarz или обслуживать прибор самостоятельно.

Встроенная система самодиагностики выполняет функциональную проверку прибора и помогает диагностировать неисправности в ходе обслуживания. Простая архитектура, всего из четырех модулей, значительно сокращает время диагностики и ремонта. Более того, в случае замены модуля R&S®SMB100A не нужно повторно калибровать, так как все сменные модули поставляются полностью калиброванными. Простой функциональной проверки обычно достаточно для обеспечения замечательных характеристик R&S®SMB100A. Процедура самообслуживания занимает в среднем всего 45 минут.

Все необходимые после ремонта поправки выполняются автоматически самим прибором. Для дополнительной оптимизации точности уровня после обслуживания можно выполнить новую коррекцию уровня в полностью автоматическом режиме с помощью датчика мощности R&S®NRP, который подключается к R&S®SMB100A1).

Полную калибровку R&S®SMB100A рекомендуется выполнять раз в три года, и конечно, ее тоже можно делать по месту эксплуатации.

Универсальный источник ВЧ-сигнала

Широкий частотный диапазон генератора сигналов, высокая выходная мощность и различные режимы модуляции превращают его в гибкий источник сигнала для решения самых разнообразных задач. Минимальная частота 9 кГц позволяет выполнять измерения электромагнитной совместимости. Максимальная частота 6 ГГц перекрывает диапазоны ISM, а также все основные диапазоны мобильной радиосвязи.

R&S®SMB100A с превосходными характеристиками поддерживает все основные режимы аналоговой модуляции АМ, ЧМ/ФМ и импульсную модуляцию. В случае модуляции АМ и ЧМ/ФМ, ВЧ-несущая модулируется внутренним НЧ-генератором с диапазоном частот до 1 МГц или внешним источником сигнала. И конечно, можно добавить два разных внутренних источника модуляции для генерации сигналов с двухтональной модуляцией. Благодаря цифровой реализации процесса модуляции, она выполняется с высокой точностью и минимальными искажениями. Например, сигналы с АМ в высокочастотном диапазоне генерируются с номинальным значением суммарного коэффициента гармоник всего 0,1 %.

Стандартная защита от перенапряжения на частотах до 6 ГГц защищает R&S®SMB100A от подачи на ВЧ-выход высоких внешних напряжений и сигналов большой мощности. Эта система не пропускает через ВЧ-выход обратную мощность и обеспечивает высокую степень надежности.

Небольшие размеры генератора, всегодве единицы по высоте (89 мм) и ѕ по ширине в 19-дюймовой стойке, в сочетании с малой массой, всего 5 кг, делают его идеальным для мобильного применения. Он легко устанавливается в любой лаборатории или сервисном центре, где, зачастую, не хватает свободного места.

Интуитивно понятное управление через графический интерфейс пользователя и встроенная справочная система оптимизируют работу с R&S®SMB100A. Для более комфортной работы с графическим интерфейсом к R&S®SMB100A можно подключать мышь.

Также R&S®SMB100A оборудован широким набором интерфейсов дистанционного управления. Кроме обычного интерфейса GPIB в стандартную конфигурацию входят интерфейсы LAN и USB. Это особенно удобно для сервисных лабораторий, где редко используется шина GPIB.

И конечно, R&S®SMB100A поддерживает датчики мощности семейства R&S®NRP. Датчик R&S®NRP-Z922) идеально дополняет возможности генератора. С этим датчиком мощности R&S®SMB100A полностью в автоматическом режиме выполняет внешнюю коррекцию уровня2) или прецизионно измеряет мощность в измерительной установке.

Идеален для производства

В условиях производства, когда речь заходит о компенсации всевозможных потерь мощности, максимальная выходная мощность становится ключевым критерием. Здесь-то и проявляется замечательная способность R&S®SMB100A обеспечивать выходной уровень > +18 дБм. Таким образом, он может заменять внешние усилители, сберегая место и снижая затраты.

Не подверженный износу электронный аттенюатор R&S®SMB100A надежно работает даже при частых изменениях уровня. В результате гарантируется высокий коэффициент готовности в измерительных системах. Кроме того стандартная защита от перенапряжения защищает R&S®SMB100A от высокой обратной мощности или от попадания постоянного напряжения на ВЧ-выход.

В стандартной конфигурации R&S®SMB100A предлагает очень широкий диапазон свипирования по уровню с номинальным значением от –145 дБм до +25 дБм, а также высокую точность и воспроизводимость уровня во всем диапазоне. Это позволяет выполнять измерения в узких пределах с высокой повторяемостью, что повышает выход продукции.

Другим критерием, важным в промышленном производстве, является малое время установки параметров измерительного прибора, что способствует повышению производительности. R&S®SMB100A удовлетворяет этому требованию, достигая малых времен установки частоты (ном. 1,6 мс) и уровня (ном. 1,2 мс) в обычном режиме работы. К тому же, в стандартной конфигурации прибор может работать в режиме списка, в котором время установки становится значительно меньше 1 мс.

Чрезвычайная компактность R&S®SMB100A (всего две единицы (2U) по высоте) упрощает встраивание прибора в любую измерительную систему, сберегая драгоценное место в стойке.

Готовность к применению в аэрокосмических и оборонных приложениях

В аэрокосмических и оборонных приложениях для тестирования радарных систем часто используются импульсные сигналы. Для удовлетворения этой потребности R&S®SMB100A можно оснастить встроенным импульсным модулятором и импульсным генератором с превосходными характеристиками. Импульсный модулятор, например, позволяет тестировать радары с номинальным значением отношения уровней 90 дБ и очень короткими фронтами с номинальным значением 10 нс. На импульсный модулятор можно подавать либо внешний видеосигнал, либо одиночные или двойные импульсы с внутреннего импульсного генератора.

Благодаря широкому диапазону рабочих температур от 0 до +55 °C и максимальной допустимой высоте 4600 м над уровнем моря, R&S®SMB100A надежно работает в самых жестких климатических условиях. Для удовлетворения требований секретности предусмотрена специальная процедура удаления и очистки, которая надежно удаляет данные пользователя2). Это гарантирует, что никакие секретные данные не будут вынесены за пределы закрытой зоны. Кроме того, порты LAN и USB можно отключать и защищать паролем.

Технические характеристики:

Частота
Диапазон частот
R&S®SMB-B101	от 9 кГц до 1,1 ГГц
R&S®SMB-B102	от 9 кГц до 2,2 ГГц
R&S®SMB-B103	от 9 кГц до 3,2 ГГц
R&S®SMB-B106	от 9 кГц до 6 ГГц
Время установки показаний
режим SCPI	<3 мс, ном. 1,6 мс
режим списка	<1 мс

Уровень
Максимальная выходная мощность
f = от 1 МГц до 6 ГГц	>+18 дБм до +25 дБм в режиме расширенного диапазона
Погрешность уровня
f = от 200 кГц до 3 ГГц	<0,5 дБ
Время установки показаний
режим SCPI режим списка	<2,5 мс, ном. 1,2 мс <1 мс
Обратная мощность
f = от 1 МГц до 1 ГГц f = от 1 ГГц до 2 ГГц f = от 2 ГГц до 6 ГГц	50 Вт / 50 В 25 Вт / 50 В 10 Вт / 50 В

Чистота спектра
Негармонические составляющие
отстройка от несущей >10 МГц, f ≤ 1500 МГц	<–70 дБн (ном. –85 дБн)
Фазовый шум SSB
f = 1 ГГц отстройка от несущей = 20 кГц полоса измерения 1 Гц	<–122 дБн (ном. –128 дБн)
Широкополосный шум
уровень >5 дБм отстройка от несущей >10 МГц полоса измерения 1 Гц	<–142 дБн (ном. –152 дБн)

Поддерживаемые режимы модуляции
АМ
Глубина АМ	стандарт от 0 до 100 %

ЧМ/ФМ
Максимальная девиация ЧМ	f > 3 ГГц стандарт 16 МГц
Максимальная девиация ФМ	f > 3 ГГц стандарт 160 рад
Импульсная
Длительность переднего/заднего фронта	<20 нс, ном. 10 нс
Минимальная длительность импульса	20 нс
Отношение уровней импульс/пауза	>80 дБ
Интерфейсы
Дистанционное управление	шина IEC/IEEE Ethernet (TCP/IP) USB
Периферийные устройства	USB

ОПЦИИ

Базовый блок
Базовый блок генератора сигналов SMB100A *требует установки ВЧ-тракта	SMB100A
ВЧ-тракт от 9 кГц до 1,1 ГГц	SMB-B101
ВЧ-тракт от 9 кГц до 2,2 ГГц	SMB-B102
ВЧ-тракт от 9 кГц до 3,2 ГГц	SMB-B103
ВЧ-тракт от 9 кГц до 6 ГГц	SMB-B106
Опции
Опорный термостатированный кварцевый генератор	SMB-B1
Стерео/RDS кодер	SMB-B5
Импульсный модулятор	SMB-K22
Импульсный генератор	SMB-K23
