Описание:

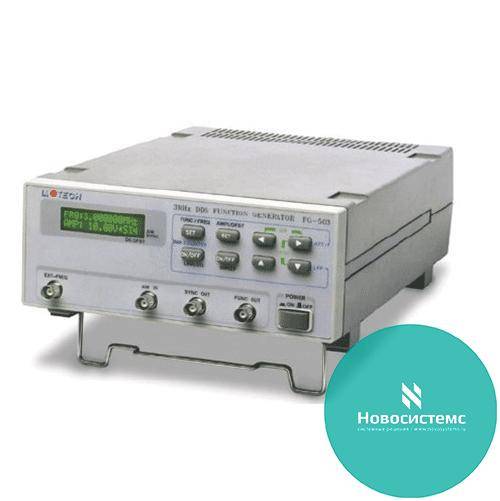

Генератор + Частотомер // Генератор: 10 мГц…3 МГц (шаг от 10 мГц); синус, меандр, треугольник, пила вверх/вниз, ТТЛ импульсы, пост. уровень; 20 мВ…10 В пик-пик на 50 Ом (шаг 1 мВ); лин. и лог. свиппирование; внешняя АМ; цифровая индикация частоты и уровня; RS-232; GPIB (опция). Частотомер (опция): 10 Гц…2 ГГц. Масса 3,6 кг.
Краткие характеристики FG-503:
-
Частотный диапазон 0,01 Гц ... 3 МГц
-
Прямой цифровой синтез сигналов до 3 МГц
-
Дискретность установки частоты от 10 мГц
-
Форма сигналов: синус, меандр, треугольник, пила вверх/вниз, постоянный уровень
-
Линейное и логарифмическое свипирование
-
Внешняя АМ
-
Выход синхросигнала (ТТЛ импульсы)
-
Гармонические искажения менее -60 дБ
-
Интерфейс RS-232C
-
Язык программирования SCPI
-
Интерфейс GPIB (опция)
-
Встроенный частотомер 10 Гц ... 2 ГГц (опция)
-
Оптимальное соотношение цены и качества
Технические характеристики FG-503:
ХАРАКТЕРИСТИКИ
|
ПАРАМЕТРЫ
|
ЗНАЧЕНИЯ
|
ЧАСТОТА ВЫХОДНОГО СИГНАЛА
|
Диапазон установки
|
10 мГц…3 МГц (синус, меандр), 10 мГц…20 кГц (треугольник, пила)
|
Дискретность установки
|
10 мГц или 7 разрядов
|
|
Погрешность установки
|
± (5 х 10-5) через 20 мин после включения, 18 °С…28 °С
|
|
Температурн. нестабильность
|
± (5 х 10-6) на 1 °С
|
|
УРОВЕНЬ ВЫХОДНОГО СИГНАЛА
|
Диапазон установки
|
20 мВ…10 В пик-пик на 50 Ом
|
40 мВ…20 В пик-пик без нагрузки
|
||
Погрешность установки
|
± (1 % + 5 мВ) (синус, меандр)
|
|
± (3 % + 10 мВ) (треугольник, пила)
|
||
Дискретность установки
|
1 мВ
|
|
Неравномерность амплитуды
|
± 1 % (< 100 кГц); ± 1,5 % (100 кГц…1 МГц); ± 2 % (1…3 МГц)
|
|
ПОСТОЯННОЕ СМЕЩЕНИЕ
|
Смещение без нагрузки (Vсм.)
|
(V + ½Vсм. ½) £ 10 В, вых. уровень 1 В £ V £ 10 В
|
(V + ½Vсм. ½) £ 1 В, вых. уровень 100 мВ £ V < 1 В
|
||
(V + ½Vсм. ½) £ 100 мВ, вых. уровень V < 100 мВ
|
||
Смещение при нагрузке 50 Ом (Vсм.)
|
(V + ½Vсм. ½) £ 5 В, вых. уровень 1 В £ V £ 10 В
|
|
(V + ½Vсм. ½) £ 1 В, вых. уровень 100 мВ £ V < 1 В
|
||
(V + ½Vсм. ½) £ 100 мВ, вых. уровень V < 100 мВ
|
||
Погрешность установки
|
± (2 % + 2 мВ)
|
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ
|
Уровень гармоник
|
Минуc 60 дБ (0…20 кГц)
|
Минус 50 дБ (20…100 кГц)
|
||
Минус 45 дБ (100 кГц…1 МГц)
|
||
Минус 40 дБ (1…3 МГц)
|
||
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
|
Длительность фронта/среза
|
£ 35 нс
|
Выбросы
|
£ 1 %
|
|
ТРЕУГОЛЬНЫЙ И ПИЛООБРАЗНЫЙ СИГНАЛ
|
Длительность фронта/среза
|
100 нс
|
Коэффициент нелинейности
|
£ 0,1 %
|
|
СВИПИРОВАНИЕ
|
Режимы свипирования
|
Линейное или логарифмическое
|
Глубина свипирования
|
1 : 400 или программируется через интерфейс
|
|
Цикл свипирования
|
10 с или программируется через интерфейс
|
|
Установка параметров
|
По умолчанию: fстарт = fвых/20; fстоп = fвыхx20
|
|
Через интерфейс: установка fстарт, fстоп
|
||
ЧАСТОТОМЕР (ОПЦИЯ)
|
Режимы счета
|
Внешняя частота, коэффициент заполнения ТТЛ импульсов
|
Диапазон частот
|
Диапазон I: 10,000000 Гц…60,00000 МГц
|
|
Диапазон II: 60,00000 МГц…2,000000 ГГц
|
||
Дискретность измерения
|
7 разрядов
|
|
Погрешность измерения
|
± (10-6 + 5 ед. счета)
|
|
Чувствительность
|
50 мВ ср.кв. (диапазон I); 40 мВ ср.кв. (диапазон II)
|
|
Опорный генератор
|
Частота: 12,8 МГц (± 2,5 х 10-6 )
|
|
Нестабильность: ± 10-6 / год, (25 ± 5) °С
|
||
Тип: ТСХО (с температурной компенсацией)
|
||
Коэффициент заполнения
|
Уровень: ТТЛ
|
|
Погрешность: ± 2 % (10 Гц…100 кГц); ± 2,5 % (0,1…1 МГц)
|
||
ВЫХОД
|
Выходной импеданс
|
50 Ом (± 5 %)
|
Защита выхода
|
£ 20 Впик.
|
|
ОБЩИЕ ДАННЫЕ
|
Напряжение питания
|
110 / 220 В, 50 / 60 Гц
|
Габаритные размеры
|
220 x 102 x 310 мм
|
|
Масса
|
3,6 кг
|
|
Комплект поставки
|
Шнур питания (1), руководство по эксплуатации
|
