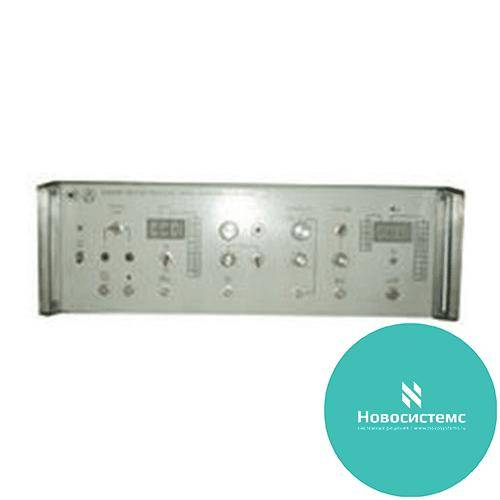

Г6-31 генератор сигналов специальной формы

Описание:

Г6-31 источник электрических сигналов в диапазоне инфранизких, низких и высоких частот. Выполнен по схеме функционального генератора с электронным управлением частотой, обеспечивающей получение сигналов четырех форм в широком диапазоне частот. Прибор Г6-31  выполнен на основе генератора Г6-28. Может работать в режиме пачки, при котором возможно генерирование радиоимпульсов и одиночных колебаний, причем скважность и длительность радиоимпульсов определяются внешними сигналами, а форма, амплитуда, частота И фаза колебаний в пачке - установкой соответствующих органов прибора. Колебания в пачке могут быть промодулированы по частоте.

В генераторе Г6-31 имеется дополнительный блок, построенный на цифровых ИС, обеспечивающий программное управление параметрами в коде 8-4-2-1 посредством кодовых переключателей на передней панели или дистанционно через разъем.

Основные данные Г6-31:

•  Диапазон частот 0,001 Гц - 990 кГц

• Основная погрешность установки частоты: ±1% (0,1 Гц - 99 кГц); ±2% (0,001 - 0,099 Гц и 100 - 990 кГц)
• Выходное напряжение 500 мкВ - 5 В (50 Ом)
• Коэффициент гармоник: 1% (20 Гц - 9,9 кГц), 1,5% (10 - 99 кГц), 3% (100 - 990 кГц)
• Длительность фронта и среза прямоугольного сигнала 60 нс
• Внешнее электронное управление частотой и постоянной составляющей
• Программное управление частотой, амплитудой и формой выходного сигнала в двоично-десятичном коде
• Режимы: внешнего запуска, пачки колебаний и разового ручного запуска
• Форма выходных сигналов: синусоидальная, треугольная, прямоугольная, пилообразно-импульсная
• Потребляемая мощность 100 В · А
• Габариты  Г6-31 490X179X486 мм
• Масса Г6-31  17 кг
