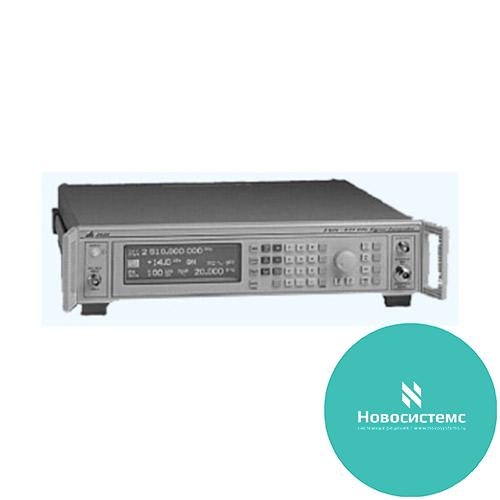

2025 Aeroflex генератор сигналов ВЧ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
-
Широкий диапазон рабочих частот:
-
от 9 кГц до 1.2 ГГц (2023А)
-
от 9 кГц до 2.05 ГГц (2023В)
-
от 9 кГц до 2.51 ГГц (2025)
-
-
Линейный и логарифмический режим качания частоты
-
Защита от обратного сигнала до 50 Вт.
-
Встроенный источник двухтоновой модуляции синусоидальным, трапецеидальным и прямоугольным сигналом.
-
Возможность дистанционного управления через интерфейсы RS-232 и GPIB
-
Широкий выбор типов модуляции: АМ; ЧМ; ФМ; импульсная и частотная манипуляция (FSK)
-
Встроенный 3.9 кГц фильтр Бесселя для частотной манипуляции (FSK)
-
Дополнительная комплектация для увеличения максимального уровня выходного сигнала генератора до + 25 дБм
-
Дополнительная комплектация для измерения SINAD
Технические характеристики:
| Спецификация | |
| Диапазон частот | От 9 кГц до 2,51 ГГц |
| Разрешение | 1 Гц |
| Выход ВЧ сигнала | |
| Диапазон | от -140 дБм до +13 дБм, с разрешением 0,1 дБ. |
| КСВ |
Для выходных уровней менее -5 дБм, менее 1,3:1 для частот несущей до 1,2 ГГц и менее 1,5:1для частот до 2,51 ГГц.
|
| Спектральная чистота сигнала | |
| Гармоники |
Обычно лучше чем -30 дБ от уровня несущей для уровней менее +7 дБм. Обычно лучше чем -25 дБ от уровня несущей для уровней менее +13 дБм. |
| Не гармонические составляющие (для отстроек >3 кГц) |
Лучше чем -70 дБ от уровня несущей до 1 ГГц, Лучше чем -64 дБ от уровня несущей от 1 до 2,05 ГГц Лучше чем -60 дБ от уровня несущей свыше 2,05 ГГц. |
| ОБП фазовые шумы | -124 дБ/Гц от уровня несущей при отстройке 20 кГц от несущуй с частотой 470 MГц |
| Частотная модуляция | |
| Разрешение | 1 Гц |
| Максимальная девиация (кГц) | 12800 |
| Полоса пропускания (на уровне 1 дБ) |
от 0 до 275 кГц (открытый вход) от 10 Гц до 275 кГц (закрытый вход) от 20 Гц до 275 кГц (закрытый вход с АРУ). |
| Частотная манипуляция | |
| Частотный сдвиг | устанавливается до ±100 кГц |
| Временное дрожание | ±3,2 μс |
| Фазовая модуляция | |
| Девиация | от 0 до 10 рад, разрешение 3 цифры или 0,01. |
| Полоса пропускания на уровне 3 | от 100 Гц до 10 кГц |
| Амплитудная модуляция | |
| Диапазон | 0 до 99,9%, разрешение 0,1%. |
| Полоса пропускания на уровне 1 дБ |
от 0 до 30 кГц (открытый вход) от 10 Гц до 30 кГц (закрытый вход) от 20 Гц до 30 кГц (закрытый вход с АРУ) |
| Импульсная модуляция | |
| Частотный диапазон | от 32 MГц до 2,51 ГГц, применим до 10 MГц |
| Воемя нарастания и спада фронта | менее 10 μс |
| Внутренний НЧ генератор | |
| Частотный диапазон | от 0,01 Гц до 20 кГц |
| Разрешение | 5 цифр |
| Формы сигнала | >Синусоидальная до 20 кГц. Треугольная и прямоугольная до 3 кГц |
