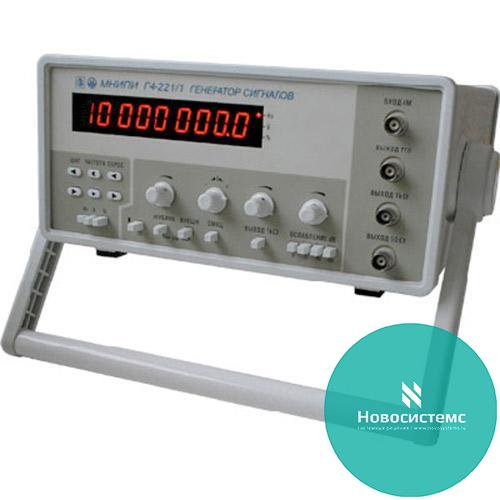

Г4-221/1 генератор сигналов высокочастотный

Формы выходных сигналов

Синус, прямоугольник, синхровыход (ТТЛ уровень)

Диапазон частот:

немодулированных синусоидальной формы

АМ синусоидальной формы

прямоугольной формы и уровня ТТЛ

10-1 - 1,7·107 Гц
5·104 - 1,7·107 Гц
10-1 - 106 Гц

Дискретность установки частоты

0,1 Гц

Ослабление:

плавное

ступенчатое

≥ 40 дБ
-20, -40, -60 дБ

Сигнал синусоидальной формы

Коэффициент гармоник

≤ 0,5% (10 Гц - 120 кГц)

Амплитуда

5 В (нагрузка 500 Ом)
10 В (без нагрузки)

Сигнал прямоугольной формы

Амплитуда

14 В (размах сигнала, нагрузка 50 Ом)
28 В (без нагрузки)

Погрешность установки амплитуды

± 0,5 В

Синхровыход (ТТЛ уровень)

Значение напряжения:

высокого уровня

низкого уровня

≥ 2,4 В
≤ 0,4 В

Время перехода "1" → "0" и "0" → "1"

≤ 100 нс

Амплитудная модуляция

Частота модулирующего сигнала:

внутренний

внешний

1000± 10% Гц
50 Гц – 10 кГц

Коэффициент АМ

0 - 90%

Погрешность установки АМ

± 10%

Общие характеристики

Питание

(220±22) В, (50±0,5) Гц

Потребляемая мощность

40 В · А

Габаритные размеры

147х306х340 мм

Масса

5 кг

Сигналы повышенной амплитуды (только Г4-221/1)

Формы выходных сигналов

Синус, прямоугольник

Диапазон частот:

10-1 - 106 Гц

Амплитуда:

прямоугольный сигнал

синусоидальный сигнал

40 В (размах 80 В, нагрузка 1 кОм)
30 В (нагрузка 1 кОм)
