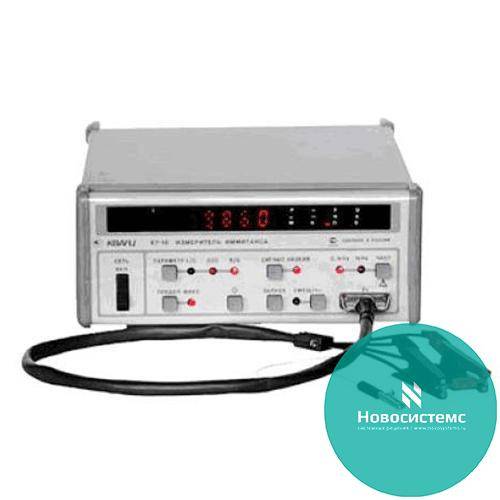

Е7-16 измеритель RLC

Описание:

Прибор Е7-16 предназначен для измерения иммитансов различных электрорадиокомпонентов: конденсаторов, катушек индуктивности, резисторов, реле, переключателей, диодов, кабелей и т.д. Также позволяет измерять входные сопротивления и емкости осциллографов, вольтметров и других приборов.

При наличии соответствующих датчиков прибор Е7-16 может измерять различные физические величины и использоваться для контроля и управления технологическими процессами.

Измеритель Е7-16 совместно с устройством подключения ОКЗВ (обнаружитель короткозамкнутых витков) может быть применен для обнаружения короткозамкнутых витков в катушках дросселей, трансформаторов до установки в них магнитопровода. Диаметр отверстия проверяемой катушки не менее 10 мм.

Измеритель иммитанса Е7-16 применяется в лабораториях, на входном и выходном контроле ЭРЭ, в ремонтных мастерских.

Основные технические характеристики прибора Е7-16:

Диапазон измерения:

• емкости: 0,01 пФ-0,16 Ф;
• индуктивности: 0,01 мкГн-16 кГн;
• проводимости: 0,1 нСим-100 мкСим;
• фактора потерь: 0,0001-2;
• добротности: 0,0001-0,5;
• тока утечки: 0,1 мкА-2 мА.

Базовая погрешность:

• иммитансных параметров: 0,15%;тока утечки: 3%.
• Отсчет результата измерения 4,5 разряда.
• Уровень сигнала:высокий: (3±0,3) В, (3±0,6) мА;
• низкий: (0,2±0,03) В, (0,2±0,06) мА.
• Напряжение смещения: 5 В (внутреннее).
• Время измерения: 0,5 с (без выбора предела).
• Расстояние до объекта измерения: до 100 м.
• Питание 220±22 В, 50Гц.Потребляемая мощность: 16 В*А.
