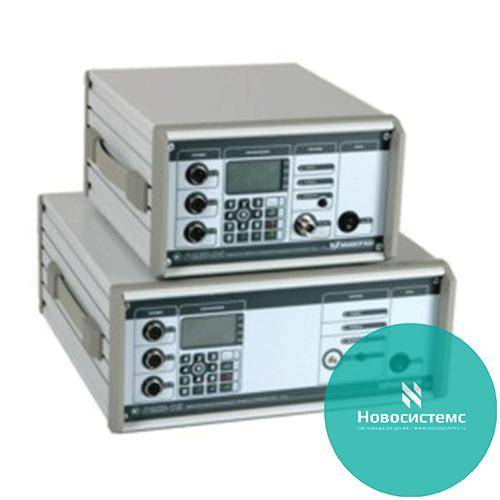

Р2М-18 измеритель комплексных коэффициентов передачи

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Измерительные приборы серии Р2М (Р2М-04, Р2М-18) построены по принципу виртуальных приборов – состоящих из аппаратной и программной частей, что позволяет увеличить возможности измерительного прибора за счёт использования персонального компьютера (ПК).

Аппаратная часть прибора Р2М-18 включает в себя синтезатор частот СВЧ диапазона и трёхканальный измеритель мощности. Плата управления, расположенная в измерителе, регламентирует работу внутренних блоков прибора в соответствии с заданным алгоритмом работы и организует взаимодействие с ПК.

Наличие системы синхронизации позволяет объединять приборы серии Р2М с другими приборами для синхронной работы в составе измерительных комплексов.

Автономная работа в качестве синтезированного СВЧ генератора и трехканального измерителя мощности доступна при наличии опции (доп. заказ) управления с передней панели. В этом случае, интерфейс с оператором выполняет встроенное программное обеспечение посредством клавиатуры и графического индикатора.

Р2М-18 предназначен для производства, настройки и тестировании активных и пассивных СВЧ устройств: смесителей, усилителей, умножителей, фильтров, диплексеров, аттенюаторов, делителей мощности, кабельных сборок и т.д., используемых в радиоэлектронике, связи, приборостроении, измерительной технике.

Возможности программного обеспечения:

Динамическое создание трасс и измерительных каналов

Интерполяционный алгоритм калибровки

Большое количество ячеек памяти трасс

Расширенные возможности маркеров – численное отображение измеряемых величин,

поиск экстремумов, связанные измерения, математический интерпретатор формул

Профили измерений

Создание отчётов с возможностью сохранение в виде HTML файлов, печать на принтере

Сохранение и загрузка трасс в формате S2P

Расширенные возможности по синхронизации измерений

Расширение функций подключением дополнительных программных модулей

Основные данные Р2М-18

Диапазон рабочих частот синтезатора 10 до 20000 МГц

Относительная погрешность установки частоты при работе от внутреннего опорного генератора ±1 млн^-1, ±0,1 млн^-1

Уровень мощности на выходной мощности измерителя -10 – +10 дБм

Предел основной погрешности установки уровня абсолютной мощности ± 1,0 дБм

Нестабильность уровня выходной мощности в течение 15 минут после установления рабочего режима ± 0,04 дБ

Минимальный шаг изменения уровня мощности* 0,1 дБ

Количество измерительных входов три (A, B, R)

Время измерения одной частотной точки от 0,5 до 10 мс

Диапазон измерений КСВН 1,04 - 5,00

Пределы допускаемой погрешности измерений КСВН ±(3·KстU + 1)%

Диапазон измерений модуля коэффициента отражения 0,020 – 0,667

Предел допускаемой погрешности измерений модуля коэффициента отражения ±(0,018 + 0,1·Г²)

Диапазон измерений модуля коэффициента передачи -50 - +20 дБм

Предел допускаемой погрешности измерений модуля коэффициента передачи ±(0,02·А + 0,2) дБ

Диапазон измерений абсолютной мощности СВЧ -40 - +10 дБм

Предел допускаемой погрешности измерений абсолютной мощности СВЧ ± 1 дБ

Импульсы синхронизации:

длительность – ТТЛ уровень от 1 до 255 мкс

фронт – передний или задний (устанавливается в ПО)

Минимальная длительность импульса цифрового синхрогенератора 50 нс

Cинтезатор частот

Минимальный шаг перестройки по частоте синтезатора 1 Гц

Время перестройки по частоте 1 мс

Частота внутреннего опорного кварцевого генератора 10 МГц

Уровень спектральной плотности мощности шумов при отстройке от несущей 1 ГГц на 1/10/100 кГц: –90/–95/–110 дБн/Гц

Уровень побочных колебаний относительно уровня выходного сигнала в диапазоне частот:

от 10 МГц до 50 МГц не более -35 дБ

от 50 МГц до 180 МГц не более -45 дБ

от 180 МГц до 20000 МГц не более -55 дБ

от 20000 МГц до 40000 МГц не более -55 дБ

Уровень паразитных регулярных составляющих относительно уровня выходного сигнала при отстройке от несущей 1 ГГц не более 1 МГц минус 70 дБ

Максимальный уровень стабилизированной мощности на выходе «СВЧ» +10 дБм

Неравномерность стабилизированного уровня мощности выходного сигнала 0 дБм 35 дБ

Программное обеспечение

Отображаемые единицы измерения дБм, дБ, мВт, безразмерные

Виды калибровки «на проход», «ХХ + КЗ»

Количество измеряемых точек от 1 до 5001

Количество трасс в одном окне отображения от 1 до 4

Количество окон отображения от 1 до 9

Количество запомненных трасс в одном окне отображения до 10

Сохранение отчётов формат HTML

Сохранение и загрузка трасс формат S2P

Масштаб отображения от 0,1 дБ/дел до 10 дБ/дел, «Автомасштаб»

Примечания: Г, А, KстU – измеряемые значения модуля коэффициента отражения, передачи и КСВН соответствен
