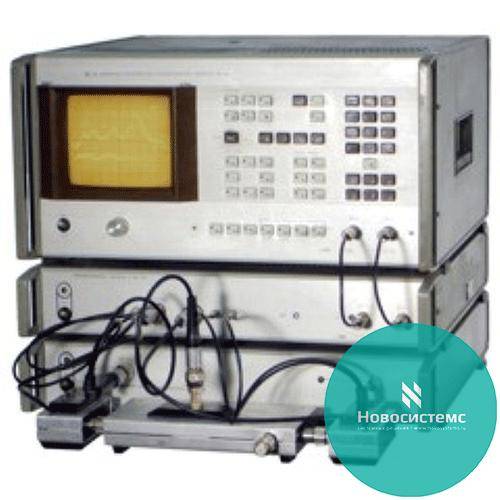

Р4-37, Р4-37/1

Основным назначением прибора Р4-37 является измерение S-пaраметров полупроводниковых устройств при малых уровнях мощности (≤10^-6 Вт). Обеспечивают панорамные измерения модуля и фазы коэффициентов отражения и передачи, а также полных входных сопротивлений коаксиальных СВЧ устройств с воспроизведением их частотных зависимостей на экране ЭЛТ в декартовой и полярной системе координат и цифровым отсчетом измеряемых величин

Измеритель Р4-37 является базовым прибором нового поколения панорамных измерителей S-параметров, имеющих встроенный микропроцессор. Все функции управления, обработка и вывод информации об измеряемом параметре на экран осуществляются посредством микропроцессора, наличие которого обеспечивает автокалибровку и самодиагностику, автоматизированный выбор оптимальных пределов и режимов измерения. Кроме того, применение микропроцессора позволило исключить из приборов трудоемкие в изготовлении аналоговые схемы линеаризации частоты, измерителя отношений, следящего фазовращателя и фазометра, а также погрешности, вносимые этими схемами.

По техническим характеристикам и степени автоматизации измеритель Р4-37 превосходит приборы РК4-22, Р4-11 и Р4-23, по сравнению с которыми имеет более широкие пределы измерения, повышенную чувствительность по уровню входных сигналов, меньшую (в 1,5-2 раза) погрешность измерения входных параметров (модуля и фазы коэффициента отражения, КСВН и полных сопротивлений), режимы измерения ГВЗ и определения неисправности в линии передачи.

Основные данные Р4-37

Диапазон частот, ГГц 0,001 - 1,25

Пределы измерения:

КСВН 1,05-2

коэффициента передачи фазы -80...+ 30 дБ

фазы коэффициента передачи и отражения 0...±180°

Пределы допускаемой основной погрешности измерения:

КСВН, % ±2,4К

коэффициент отражения, % ±[1+5/Гх/*1,2/(/Гх/)]

коэффициента передачи, Дб ±(0,01/Ах/+0,3)

фазы коэффициента отражения ±[1+4/Гх/*0,5/(/Гх/)]

фазы коэффициента передачи ±(2,0+0,05/Ах/)

Уровень мошности на входе измеряемого устройства 10^-6 Вт
