Р5-10-измеритель параметров линий-Р5-10
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:

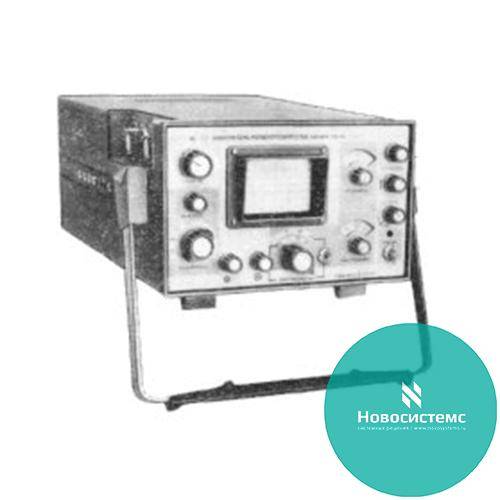

Компактный и удобный измеритель Р5-10 неоднородностей линии передач используется для определения повреждений в кабелях, линиях электропередач и др. Возможности его применения таковы: обнаружение неоднородности волнового сопротивления (повреждения) в кабелях и линиях электропередач и связи, а также в коаксиальных радиочастотных трактах, определенияе расстояния (временной задержки) до места повреждения (неоднородности), характера повреждения, измерения величины неоднородности.
Малогабаритные, портативные измерители, выполненные на полупроводниковых приборах и микросхемах, применяются в полевых и лабораторных условиях. Они позволяют не только проводить измерения на поврежденные линиях, но и контролировать состояние кабелей, прогнозировать неисправности в них. Есть возможность измерять длины кабелей, симметрировать по временной задержке с большой годностью.
Во всех приборах имеется возможность питания от сети постоянного тока: 12,6 В (Р5-10, Р5-10/1, Р5-12, Р5-12/1, Р5-13, Р5-13/1, Р5-15); 24 В (P5-11); 27 В (Р5-10, Р5-10/1).
Помимо этого, приборы Р5-10, Р5-12, Р5-13 имеют автономный источник питания — батареи аккумуляторов, выполненный в виде сменного блока и входящего в комплект поставки вместе с зарядным устройством. Это делает их идеальным выбором для работы в полевых условиях.
В основе принципа работы измерителей лежит метод импульсной рефлектометрии. Это современный способ исследования распределенных систем, который позволяет одновременно оценивать все неоднородности в линии, а также измерять координаты и характеристики каждой из них в отдельности.
Наглядность представления результатов измерения, малое время измерений, высокая чувствительность, возможность определения параметров элементов распределенной системы в омах, генри, фарадах. Все эти характеристики выделяют приборы этого класса среди других.
Измерители выполнены на полупроводниковых приборах и микросхемах.
Важной характеристикой современных измерителй параметров неоднородностей линий передач пикосекундного диапазона является высокая разрешающая способность по расстоянию, которая составляет единицы сантиметров (для линий с воздушным заполнением).
Основные данные Р5-10
|
Тип
|
Диапазон
измерения расстояния (на всю шкалу), м |
Макси-
мальная разреша- ющая способ- ность, м |
Основная погреш-
ность измерения расстояния (временной задержки) от конца диапа- зона,% |
Время
нараста- ния пе- реходной характе- ристики, нс |
Чувствительность
|
Длитель- ность зонди-
рующих сиг- налов, мкс (форма импульса) |
Rвх, Ом
|
Габариты, мм; масса, кг
|
|
|
По коэф-
фициен- ту отра- жения |
По пере-
крывае- мому за- туханию |
||||||||
|
Р5-10, Р5-10/1
|
От 300 до 300000
|
5
|
1
|
-
|
-
|
80 ДБ
|
0,05; 0,1; 0,3;1; 3; 10; 30 (примерно колоко-
лообраз- ная). не менее 100 (перепад) |
30-470 (регули- руемое)
|
274X160X430: 9,8
|
|
Р5-11
|
От 0,1 до 200
|
0.015
|
2 (в рабочих условиях)
|
0,15
|
1-0.001
|
-
|
(перепад)
|
50
|
160X260X430 11,5 (базовый блок), 0,25 (генератор) 0,65 (смеситель)
|
|
Р5-12, Р5-12/1
|
От 1 до 2000
|
0.09
|
1 (по шкале от-
счетного устройства) |
0,9
|
1-0,001
|
-
|
0,05-0.4 (видеоим-
пульс, перепад) |
|
120X304X390
|
|
Р5-13, Р5-13/1
|
От 5 до 10000
|
0,4
|
1 (по шкале от-
счетного устройства) |
4
|
-
|
80 дБ
|
0,05-5 (видеоим-
пульс, перепад) |
200-300 (регули-
роемое) |
120X304X390; 9
|
|
Р5-15
|
От 0 до 200
|
-
|
1 (по шкале от-
счетного устройства) |
0,1
|
-
|
-
|
0,002-0,01 (видеои-
мпульс) |
50
|
120X304X390; 10
|
Автономное питание (только Р5-10, Р5-12, Р5-13)
