Описание:

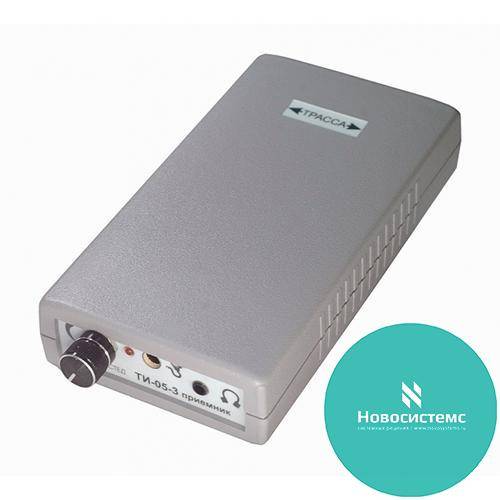

Трассоискатель ТИ-05-3 (приёмник)

Трассоискатель ТИ-05-3 – это компактный прибор, позволяющий на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место их повреждения(обрыв, короткое замыкание).
Трассоискатель ТИ-05-3 заменяет приборы: ТИ-03М, ТИ-05, ТИ-05-2.

Назначение:

Трассоискатель ТИ-05-3 предназначен для проведения следующих видов работ на кабельных линиях и металлических трубопроводах:
определение места прохождения трассы;
определение направления трассы;
определение глубины прокладки трассы.
определение места повреждения трассы (обрыв, короткое замыкание);

Область применения:

Трассоискатель ТИ-05-3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов:
медножильные кабели связи (ТПП, МКС и т.п.);
кабели сигнализации и управления (СБПЗАВпШп и т.п.);
силовые кабели (АСБ, ВВГ и т.п.);
телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
водопровод, газопровод, нефтепровод;
в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.

Особенности прибора:

наведение оператора на трассу осуществляется при помощи акустических сигналов, поступающих с выхода приемника на наушники;
высокая помехозащищенность и чувствительность приемного тракта;
наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий;
малые габариты и вес (приемник можно положить в карман).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКА ТИ-05-3
Параметр	Приемник ТИ-05-3
Активная частота, FА	893 Гц, 2.43 кГц, 8.93 кГц
Пассивная частота, Fп	50 Гц
Локация повреждений изоляции	Нет
Контроль разряда аккумулятора	Есть (светодиод)
Время непрерывной работы, не менее	40 часов
Электропитание	Встроенный NiMH аккумулятор 9 В
Масса c аккумулятором	0.4 кг
Диапазон рабочих температур	От -20 до + 50 град. С

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКА ЗОНДИРУЮЩИХ ИМПУЛЬСОВ ТИ-ТДИ-3А
Параметр	Источник зондирующих импульсов ТИ-ТДИ-3А
Передающая частота, FА	893 Гц, 2.43 кГц, 8.93 кГц
Мощность	1 …6 Вт в зависимости от нагрузки
Возможность неконтактного подключения к трассе	Выносной герметичный резонансный индуктор
Согласование с нагрузкой	Автоматическое
Время непрерывной работы, не менее	6 … 20 часов, в зависимости от нагрузки
Электропитание	Встроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц (через адаптер)

КОМПЛЕКТ ПРИЕМНИКА ТИ-05-3
Наименование	Количество
Приемник ТИ-05-3	1 шт.
Зарядное устройство (адаптер)	1 шт.
Наушники	1 шт.
Инструкция по эксплуатации	1 шт.

КОМПЛЕКТ ИСТОЧНИКА ЗОНДИРУЮЩИХ ИМПУЛЬСОВ ТИ-ТДИ-3А
Наименование	Количество
Генератор ТИ-ТДИ-3А	1 шт.
Сумка для переноски прибора	1 шт.
Индуктор	1 шт.
Провода с «крокодилами» для подключения к кабелю	2 шт.
Провод для подключения к автомобильному аккумулятору	1 шт.
Зарядное устройство (адаптер)	1 шт.
Инструкция по эксплуатации	1 шт.
