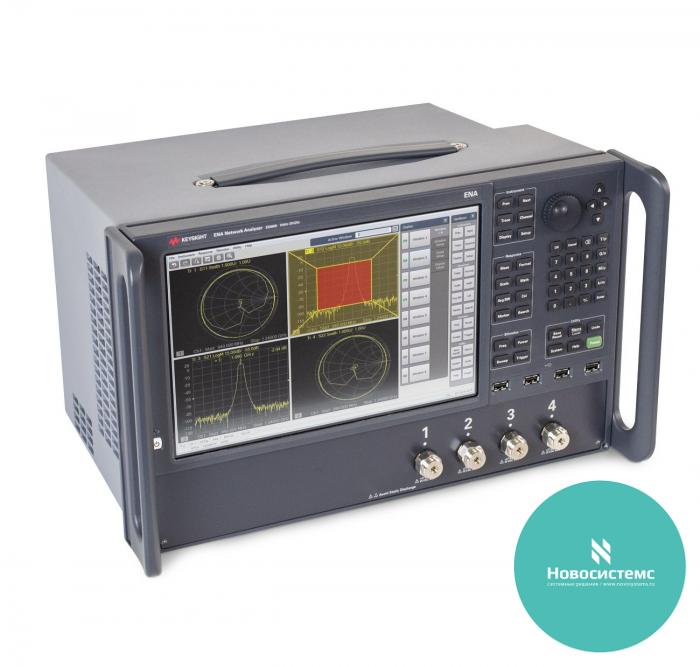

E5080B - Векторный анализатор цепей от 100 кГц до 53 ГГц
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание E5080B:
Анализаторы электрических цепей векторные E5080B предназначены для измерений S-параметров пассивных и активных устройств.
Анализатор обеспечивает измерение амплитудно-частотных, фазо-частотных характеристик, коэффициента шума с поддержкой режима векторной коррекции согласования источника, скалярных и векторных характеристик устройств с переносом частоты и устройств со встроенным гетеродином, параметров режима компрессии коэффициента усиления, а также измерение и визуальное наблюдение составляющих спектра (частоты и уровня) периодически повторяющихся сигналов. Анализаторы обеспечивают проведение измерений в режиме импульсного воздействия с минимальным временным разрешением до 1 мкс для режима «точка в импульсе» и до 40 нс в режиме «профиль импульса». В анализаторах реализованы все виды векторной коррекции систематических погрешностей, включая поддержку модулей электронной калибровки.
Основные характеристики E5080B:
- Диапазон частот от 9 кГц до 4,5 ГГц, 6,5 ГГц, 9 ГГц, 14 ГГц или 20 ГГц.
- Самый универсальный и гибкий СВЧ-анализатор цепей серии ENA.
- Широкий выбор измерительных приложений помогает получить более четкое представление о поведении тестируемого устройства.
- Тот же интуитивно понятный графический пользовательский интерфейс, что и в высокопроизводительных векторных анализаторах цепей компании Keysight.
- Совместимость по программным кодам с анализатором цепей E5071C.
Опции E5080B:
|
Модели |
Описание |
|
E5080B |
Векторный анализатор цепей серии ENA |
|
Опции |
Описание |
|
E5080B-240 |
2-х портовый, 9 кГц - 4.5 ГГц, Type-N (f) |
|
E5080B-260 |
2-х портовый, 9 кГц - 6.5 ГГц, Type-N (f) |
|
E5080B-290 |
2-х портовый, 9 кГц - 9 ГГц, Type-N (f) |
|
E5080B-2D0 |
2-х портовый, 9 кГц - 14 ГГц, 3.5 мм (m) |
|
E5080B-2K0 |
2-х портовый, 9 кГц - 20 ГГц, 3.5 мм (m) |
|
E5080B-2L0 |
2-х портовый, 100 кГц - 26.5 ГГц, 3.5 мм (m) |
|
E5080B-2M0 |
2-х портовый, 100 кГц - 32 ГГц, 2.4 мм (m) |
|
E5080B-2N0 |
2-х портовый, 100 кГц - 44 ГГц, 2.4 мм (m) |
|
E5080B-2P0 |
2-х портовый, 100 кГц - 53 ГГц 1, 1.85 мм (m) |
|
E5080B-440 |
4-х портовый, 9 кГц - 4.5 ГГц, Type-N (f) |
|
E5080B-460 |
4-х портовый, 9 кГц - 6.5 ГГц, Type-N (f) |
|
E5080B-490 |
4-х портовый, 9 кГц - 9 ГГц, Type-N (f) |
|
E5080B-4D0 |
4-х портовый, 9 кГц - 14 ГГц, 3.5 мм (m) |
|
E5080B-4K0 |
4-х портовый, 9 кГц - 20 ГГц, 3.5 мм (m) |
|
E5080B-4L0 |
4-х портовый, 100 кГц - 26.5 ГГц, 3.5 мм (m) |
|
E5080B-4M0 |
4-х портовый, 100 кГц - 32 ГГц, 2.4 мм (m) |
|
E5080B-4N0 |
4-х портовый, 100 кГц - 44 ГГц, 2.4 мм (m) |
|
E5080B-4P0 |
4-х портовый, 100 кГц - 53 ГГц, 1.85 мм (m) |
|
E5080B-442 |
4-х портовый, 9 кГц - 4.5 ГГц со вторым источником, Type-N (f) |
|
E5080B-462 |
4-х портовый, 9 кГц - 6.5 ГГц со вторым источником, Type-N (f) |
|
E5080B-492 |
4-х портовый, 9 кГц - 9 ГГц со вторым источником, Type-N (f) |
|
E5080B-4D2 |
4-х портовый, 9 кГц - 14 ГГц со вторым источником, 3.5 мм (m) |
|
E5080B-4K2 |
4-х портовый, 9 кГц - 20 ГГц со вторым источником, 3.5 мм (m) |
|
E5080B-4L2 |
4-х портовый, 100 кГц - 26.5 ГГц с 2-м источником, 3.5 мм (m) |
|
E5080B-4M2 |
4-х портовый, 100 кГц - 32 ГГц с 2-м источником, 2.4 мм (m) |
|
E5080B-4N2 |
4-х портовый, 100 кГц - 44 ГГц с 2-м источником, 2.4 мм (m) |
|
E5080B-4P2 |
4-х портовый, 100 кГц - 53 ГГц с 2-м источником, 1.85 мм (m) |
|
E5080B-090 |
Анализатор спектра, 9 kHz to 4.5 ГГц |
|
E5080B-091 |
Анализатор спектра, 9 кГц - 6.5 ГГц |
|
E5080B-092 |
Анализатор спектра, 9 кГц - 9 ГГц |
|
E5080B-093 |
Анализатор спектра, 9 кГц - 14 ГГц |
|
E5080B-094 |
Анализатор спектра, 9 кГц - 20 ГГц |
|
E5080B-095 |
Анализатор спектра, 100 кГц - 26.5 ГГц |
|
E5080B-096 |
Анализатор спектра, 100 кГц - 32 ГГц |
|
E5080B-097 |
Анализатор спектра, 100 кГц - 44 ГГц |
|
E5080B-098 |
Анализатор спектра, 100 кГц - 53 ГГц |
|
E5080B-120 |
Добавить встроенный инжектор питания для 2-х портового E5080B, только для моделей 4.5/6.5/9/14/20 ГГц |
|
E5080B-140 |
Добавить встроенный инжектор питания для 4-х портового E5080B, только для моделей 4.5/6.5/9/14/20 ГГц |
|
E5080B-021 |
Добавить встроенный импульсный модулятор для 1-го источника. Требуется прикладное ПО импульсных РЧ-измерений S96025A |
|
E5080B-022 |
Добавить встроенный импульсный модулятор для 2-го источника. Требуется прикладное ПО импульсных РЧ-измерений S96025A |
|
E5080B-1E5 |
Добавить встроенный прецизионный опорный генератор |
|
E5080B-172 |
Добавить GPIB-интерфейс |
|
E5080B-175 |
Добавляет аналоговый вход/выход DC -источников и 4 входных порта для DC-измерений |
|
S96007A |
Автоматическая компенсация внешних измерительных оснасток |
|
S96010A |
Анализ во временной области |
|
S96011A |
Расширенный функционал анализа во временной области с функцией TDR, вкл. все возможности S96010A |
|
S96025A |
Базвовый импульсные РЧ-измерений, требуется по крайней мере аппаратная опция 021 |
|
S96029A |
Измерения коэффициента шума с вектоной коррекцией |
|
S96082A |
Скалярные измерения смесителя/преобразователя, обеспечивает функцию независимой установки частоты встроенного источника и приемника, конфигурация внешних источников |
|
S96083A |
Векторный и скалярные измерения смесителей/преобразователей |
|
S96084A |
Возможности встроенного гетеродина |
|
S96086A |
Измерения компрессии коэффициента усиления |
|
S96090A |
Функция аанлизатора спектра, требуется аппаратная опция 09x. |
|
S94701A/S94702A/KS8400A |
Прикладное ПО Automated Measurement Expert (AMX), автоматизированные решение для многопортовых S-параметров измерений в комбинации с E5080B and E5092A2 |
|
E5080B-1CM |
Набор для монтажа в стойку без ручек |
|
E5080B-1CP |
Набор для монтажа в стойку с ручками |
|
E5080B-181 |
Клавиатура |
|
E5080B-182 |
Компьютерная мышь |
