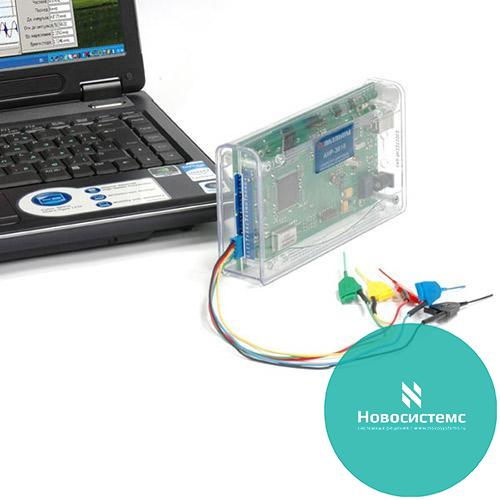

АКС-3116 логический анализатор

АКС-3116 логический анализатор
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
35 754 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Буфер длиной 2М выборок на канал позволяет обеспечить высокую точность временных измерений достаточно длительных потоков данных. Гибкий набор вариантов синхронизации и шаблонов запуска позволяет обнаружить различные сбои в потоке данных, приводящие к нарушению работы аппаратуры. Данный логический анализатор обеспечивает нормальную работу с аппаратурой, имеющую различные логические пороговые уровни входных сигналов, т. к. пороги выбираются пользователем.

Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.
Для управления программой пользователь может также использовать команды выпадающего меню главной панели.

Особенности логического анализатора АКС-3116:

  • Асинхронный/метасинхронный/синхронный сбор данных;
  • Внутреннее/внешнее тактирование;
  • Измерение с помощью курсоров и меток;
  • Навигация по буферу данных;
  • Представление массива данных в табличном виде (шестнадцатеричный код);
  • Гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем;
  • Отображение 2 групп каналов с текстовым обозначением состояния группы;
  • Поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей;
  • Выбор единиц измерения;
  • Наложение систем масок на каждую выборку массива данных (логический фильтр);
  • Масштабирование временной шкалы;
  • Запись/чтение данных/изображения в файл;
  • Сохранение настроек.
