Система запуска TLA5000
Система запуска TLA5000 имеет очень большое количество режимов и настроек, что позволяет пользователю выделить и зафиксировать в многоканальном потоке данных практически любое событие или условие, создавая сложные программы запуска.
Основные типы событий синхронизации в TLA5000
Событие |
Описание |
Слово |
Проверка групп каналов на значения слов, определенных в диалоговом окне |
Группа |
Проверка указанной группы каналов на конкретное значение, диапазон значений или изменение значения |
Канал |
Проверка указанного канала на слово или изменение слова |
Кадр |
Сравнение текущего отсчета с предварительно загруженным образцом в системе распознавания кадра |
Переход |
Проверка указанных групп каналов на переходы, определенные в диалоговом окне Transition Definition (Определение переходов) |
Глитч |
Обнаружение глитчей в группе каналов согласно определению в диалоговом окне Glitch Detect(Обнаружение глитча). Доступно только для внутреннего(асинхронного) тактирования |
Ошибка установки и удержания |
Проверка параметров установки и удержания согласно определению в диалоговом окне Setup and Hold Event (Событие установки и удержания). Недоступно для внутреннего (асинхронного) тактирования |
События счетчика и таймера |
Проверка значения указанного счетчика или таймера |
Сигнал |
Поиск одного из четырех внутренних системных сигналов |
Детектирование глитчей
Детектирование глитчей и запуск по ним синхронизации — важная особенность TLA5000, связанная с возможностями технологии MagniVu™. Особенность захвата глитча (короткой импульсной помехи) в TLA5000 заключается в том, что ЛА не только фиксирует появление глитча, но и с помощью «флага» индицирует канал и временной участок, на котором он обнаружен. Это отличает ЛА Tektronix от приборов других производителей, в которых индицируется только временной участок обнаружения глитча, но для определения канала, на котором он произошел, приходится использовать дополнительный осциллограф. Флаги, отмечающие глитч, могут сохраняться в длинной памяти ЛА с разрешением, равным дискретизации в длинную память (до 500 пс).
Детектирование нарушений времени установления/удержания (Setup/Hold violations) в синхронных схемах
Синхронность работы тактируемых логических элементов — обязательное условие корректной работы синхронной цифровой схемы. Переключение логических элементов в синхронных схемах происходит только при наличии тактового импульса, поэтому на вход логического вентиля входные сигналы должны приходить за некоторое время до прихода тактового импульса (setup time) и удерживаться некоторое время после него (hold time). Неправильное проектирование может привести к тому, что несвоевременность их поступления на входы логических устройств (например, существенно разная задержка в коммутационных линиях) приведет к неправильному срабатыванию элемента или возникновению случайного импульса (глитча) длительность которого будет определяться задержкой сигналов относительно фронта тактового импульса. Логический анализатор серии TLA5000 имеет уникальную возможность в силу возможностей MagniVu™ и очень высокого временного разрешения (125 пс) детектировать такого рода нарушения по всем каналам, что существенно упрощает отладку цифровых устройств и на порядок уменьшает время на поиск неисправности.
После запуска ЛА анализирует миллионы событий и захватывает только те из них, которые нарушают условия, заданные настройках установления/удержания. Если такие нарушения происходят в разных каналах, ЛА выставляет «флаги» в участках сигнала, где они были обнаружены. У пользователя есть также возможность подсчитать количество нарушений установки/удержания за заданный промежуток времени используя системный таймер и счетчик.
Синхронное отображение цифровых и аналоговых каналов на ЛА Tektronix с помощью iView™
iView™ (Integrated View) — технология логических анализаторов Tektronix, позволяющая получать на экране ЛА не только цифровую, но и аналоговую форму отображения сигнала. Через комплект специальных кабелей и с помощью программного модуля Логический Анализатор автоматически запрашивает, получает, синхронизирует и отображает данные подключенного к нему осциллографа Tektronix на своем экране как дополнительные каналы.
Визуализация проблемы (глитча) с помощью iView™
Поддержка процессоров и шинных интерфейсов
Для микропроцессорных приложений собранные данные можно дизассемблировать обратно в мнемоники исходного языка, используемого соответствующим микропроцессором. Для этого обычно необходим специальный входной пробник, подходящий для данного микропроцессора и соответствующий программный пакет поддержки, которые пользователь загружает перед началом работы ЛА. Дизассемблирование потока данных позволяет провести анализ каждой транзакции в шине и определить, какая инструкция считана через шину.
Окно исходных кодов
Позволяет отображать программный код источника, написанного на языке высокого уровня, выполняемого на исследуемой системе и регистрируемой логическим анализатором, и связанный с ним листинг регистрации данных, предоставляя дополнительные средства для просмотра данных и средств.
Фильтры данных
Пользователь может задать условия фильтрации данных, по которым система должна отображать данные. Условие может быть сложным и содержать ограничения по нескольким каналам. Данные, удовлетворяющие условию фильтра, могут выделяться цветом.
Спецификация
Число каналов (включая тактовые входы):
-
TLA-5201: 34 канала, включая 2 тактовых входа
-
TLA-5202: 68 каналов, включая 4 тактовых входа
-
TLA-5203: 102 канала (вкл. 4 тактовых и 2 канала разрешения тактирования)
-
TLA-5204: 134 канала (вкл. 4 тактовых и 4 канала разрешения тактирования)
Метки времени: 51 бит с разрешением 125 пс, (продолжительность до 3,25 дня).
Режимы тактирования/сбора данных: внутреннее тактирование, внутреннее тактирование с удвоением частоты, внутреннее тактирование с учетверением частоты, внешнее с удвоением частоты, от внешнего источника. Высокоскоростное тактирование с разрешением 125 пс (MagniVu™ ) доступно на всех моделях.
Входные характеристики с пробниками P6417, P6418, P6419, P6434
Емкостная нагрузка:
P6418; данные 1,4 пФ, тактовый — 2 пФ.
P6419: данные/тактовый — менее 0.7 пФ.
P6434 P6417: типич. данные/тактовый 2 пФ.
Диапазон выбора порогового напряжения: от –2 В до +4 В с шагом 5 мВ.
Пресеты: TTL (1.5 B), CMOS (1.65 B), ECL (–1.3 B), PECL (3.7 B), LVPECL (2.0 B), LVCMOS 1.5 B (0.75 B), LVCMOS 1.8 B (0.9 B), LVCMOS 2.5 B (1.25 B), LVCMOS 3.3 B (1.65 B), LVDS (0 B), определяемые пользователем.
Выбор порогового напряжения по каналам: раздельный выбор для каждого тактового канала и канала разрешения тактирования и один ан группу из 16 каналов.
Точность выбора порогового напряжения: ±100 мВ (вкл. пробник).
Диапазон входных напряжений:
Рабочий: от –2.5 B до 5.0 B.
Неразрушающий: ±15 B.
Минимальный входной сигнал: ±250 мВ (P6417, P6418, P6419).±300 мВ (P6434).
Минимальная скорость нарастания/спада входного сигнала: 200 мВ/нс (типично) .
Характеристики синхронного сбора данных (с пробниками P6417, P6418, P6419, P6434)
Максимальная скорость синхронного сбора: 235 МГц.
Максимальная скорость синхронного потока данных: 470 Mb/s.
Глубина памяти состояний с временными метками (половина/все каналы): 1 Mb/512 Kb, 4/2 Mb, 16/8 Mb.
Диапазон выбора времени установления/удержания: 16 нс, может быть сдвинут в область установления по 0 нс [+8, –8] нс, 4 нс [+12, –4] нс, или 8 нс [+16, 0] нс.
Окно Установления/удержания (все каналы): 1.5 нс (типично).
Минимальная длит. тактового импульса: 1.5 нс (P6434). 1.25 нс (P6417, P6418, P6419).
Демультиплексирование каналов: каналы могут быть демультиплексированы в другие каналы по 8 каналов.
Характеристики асинхронного сбора данных (с пробниками P6417, P6418, P6419, P6434)
Разрешение в режиме MagniVu™: 125 пс (8 ГГц).
Глубина памяти в режиме MagniVu: 16 Kb на канал с настраиваемым положением точки запуска.
Разрешение в режиме захвата в длинную память (четверть/половина/все каналы): от 500 пс/1 нс/2 нс до 50 мс.
Длина памяти при работе в асинхронном режиме (четверть/половина/все каналы с метками времени и с хранением или без переходов): 2 Mb/1 Mb/512 Kb, 8/4/2 Mb, 32/16/8 Mb на канал соответственно.
Длина памяти при работе в асинхронном режиме с хранением глитчей: половина установленной памяти.
Разброс между каналами: 1 нс., типично 900 пс.
Минимальная длительность распознаваемого импульса/глитча (один канал): 1 нс (P6417, P6418, P6419), 1.25 нс (P6434).
Минимальное детектируемое нарушение синхронизации относительно тактового импульса (Setup/Hold Violation): 250 пс.
Минимальная длительность распознаваемого события запуска в многоканальном режиме: период дискретизации плюс рассогласование каналов.
Характеристика системы запуска
Независимые состояния запуска: 16.
Максимальное кол-во условий If/then на состояние: 16.
Максимальное число событий на условие If/then: 8.
Максимальное число действий на условие If/then: 8.
Максимальное число событий запуска: 18 (2 счетчик/таймер плюс 16 из др. источников).
Число распознавателей слов: 16.
Число распознавателей переходов: 16.
Число распознавателей переходов: 4.
Число счетчиков/таймеров: 2.
Типы событий синхронизации: Слово, группа, канал, переход, диапазон, любое, значение счетчика, значение таймера, сигнал, глитч, нарушение синхронизации относ. такта (setup-and-hold violation), snapshot.
Типы действий по запуску: главный запуск, запуск, MagniVu™, сохранить, не хранить, начать сохранение, стоп сохранений, увеличить счетчик, уменьшить счетчик, старт таймера, стоп таймера, переустановить таймер, зафиксировать текущее состояние, перейти к состоянию, установить/очистить сигнал, ничего не делать.
Скорость последовательных запусков: от 0 до 500 МГц (2 нс).
Диапазон счетчика/таймера: 51 бит каждый (>50 дней при 2 нс).
Скорость счетчика: от 0 до 500 МГц (2 нс).
Тактовая частота таймера: 500 МГц (2 нс).
Латентность счетчика/таймера: 2 нс.
Диапазон распознавателей: Double bounded (м. б. равен ширине любой группы, должен быть сгруппирован в соответствии с заданным порядком по значимости).
Временной диапазон установок распознавателей по рассогласованию установления относительно тактового импульса (Setup-and-Hold Violation): от 8 нс «до» и до 7.5 нс «после» края тактового импульса с шагом 125 пс.
Временной диапазон установок распознавателей по рассогласованию удержания относительно тактового импульса (Setup-and-Hold Violation): от 7,5 нс «до» и до 8 нс «после» края тактового импульса с шагом 125 пс.
Положение точки запуска: любой отсчет данных.
Положение точки запуска режима MagniVu™: MagniVu м. б. установлено от 0% до 60% вокруг MagniVu триггера.
Контроль хранения (отбор данных): общий (условный), по состоянию(старт/стоп), блок, по действию на запуск или переход. Возможности технологии iView™ (Integrated View)
Требования к конфигурации осциллографов: iView кабель не подсоединяется полностью к осциллографам серии TDS1000/2000 без расширителя GPIB. Tektronix рекомендует в качестве расширителя стандартный GPIB кабель или закажите адаптер (Tektronix 103-0371-00).
Также для работы iView требуется:
-
с TDS1000/2000 — модуль расширения TDS2CMAX
-
с TDS3000 — модуль расширения TDS3GM (GPIB/RS232)
-
с TDS3000B модуль TDS3GV (GPIB/RS232/VGA).
Если используется TDS6404, TDS6604, TDS7154, TDS7404, CSA7154, или CSA7404 — закажите TCA-BNC адаптер для совместимости с BNC кабелем от TLA7Axx модулей.
Количество осциллографов, которые одновременно могут быть подключены к системе TLA: 1.
Поддерживаемые типы осциллографов:
TDS1002, TDS1012, TDS2002, TDS2012, TDS2014, TDS2022, TDS2024,
TDS3012, TDS3014, TDS3032, TDS3034, TDS3052, TDS3054,
TDS3012B, TDS3014B, TDS3032B, TDS3034B, TDS3052B, TDS3054B,
TDS5032, TDS5034, TDS5052, TDS5054, TDS5104,
TDS5032B, TDS5034B, TDS5052B, TDS5054B, TDS5104B,
TDS6404, TDS6604,
TDS6604B, TDS6804B,
TDS7054, TDS7104, TDS7154, TDS7404,
TDS7154B, TDS7254B, TDS7404B, TDS7704B,
TDS684C, TDS694C,
CSA7154, CSA7404,
TDS754C, TDS784C, TDS724D, TDS754D,TDS784D, TDS794D.
Присоединение к TLA: USB, Trigger In, Trigger Out, Clock Out.
Присоединение к TDS: GPIB, Trigger In, Trigger Out, Clock In (когда доступно).
Корреляция данных: после завершения сбора данных осциллографа TDS данные автоматически пересылаются в TLA и отображаются синхронно с данными TLA. Синхронизация данных от TDS и TLA осуществляется автоматически.
Длина кабеля iView: 2 м.
Характеристики встроенного ПК
-
ОС: Microsoft Windows 2000 Professional SP3
-
Процессор: Intel Celeron 2.0 GHz
-
Чипсет: Intel 845GV
-
DRAM: 512 MB SDRAM
-
Звук: 16-Bit I/O и микрофонный вход
-
HDD: 80 GB
-
CD-ROM: встроенный 24/10/24 CD-RW
-
FDD: 3,5" 1.44 MB
Органы управления
-
Дисплей на лицевой панели
-
Размер: 10.4 дюймов по диагонали
-
Тип: цветная активная ЖК-матрица с подсветкой
-
Разрешение: 1024x768
-
Цвета: 256 тыс.
Клавиатура: встроенная на лицевой панели mini-QWERTY
-
Интерфейсы
-
Порт внешнего дисплея: Female DB15 SVGA connector.
-
Разрешение внешнего дисплея: до 1600x1200 non-interlaced при 16.8 M цветов.
-
LAN Port: 10/100Base-T, RJ-45.
-
Порт внешней клавиатуры: PS2 mini-DIN.
-
Порт внешней мышки: PS2 mini-DIN.
-
Тип порта параллельного интерфейса: Female DB25.
-
Режимы параллельного интерфейса: Centronics, EPP (Extended Parallel Port), ECP (Microsoft high-speed mode).
-
Последовательный порт: Male DB9.
-
Аудио-выход: stereo minijack.
-
Микрофонный вход: minijack.
-
USB Port: 2 порта типа USB 2.0.
Поддержка символов
Число символов/диапазонов: неограничено (ограничено только объемом виртуальной памяти доступной на TLA).
Поддерживаемые форматы фалов объектов: · IEEE695 · OMF 51, OMF 86, OMF 166, OMF 286, OMF 386 · COFF · Elf/Dwarf 1 и 2 · Elf/Stabs · TSF (если ваш софт для разработки приложений не поддерживает вывод в один из вышеперечисленных форматов, TSF ( Tektronix symbol file) то поддерживается формат c ASCII. Формат ASCII документирован в руководстве пользователя TLA.
Внешние интерфейсы
Выход системного запуска: срабатывает, когда происходит системный запуск. (TTL-совместимый, заглушка-терминатор 50 ?). BNC разъем.
Вход системного запуска: принудительный запуск системы запуска (запускает все модули) (TTL-совместимый, различает передний/задний фронт, снабжен защелкой по заднему фронту compatible, edge-sensitive). BNC разъем.
Выход внешнего сигнала: м. б. использован для управления внешней схемой от модуля схемы запуска. (TTL-совместимый, заглушка-терминатор 50 ?) . BNC разъем.
Вход внешнего сигнала: м. б. использован, чтобы реализовать подготовку или запуск внешним сигналом любого или всех модулей (TTL-совместимый, чувствительный к уровню). BNC разъем.
Питание
Напряжение: 90 до 240 VAC при 47 до 63 Гц.
Входной ток: 5 A макс. при 90 VAC.
Потребляемая мощность: 300 Вт максимум. Физические характеристики TLA5000 Размеры:
Высота 285 мм
Ширина 438 мм
Глубина 288 мм
Вес:
Нетто (без пробников) 12 кг
Брутто (тип.) 18.5 кг
Рабочий температурный диапазон: от +5 до +50 °C.
Температура хранения: от –20 до +60 °C.
Влажность рабочая: от 20% до 80%; хранения: от 8% до 80%.
Высота над уровнем моря: рабочая от –305 м до 3050 м).
Безопасность: UL3111-1, CSA1010.1, EN61010-1, IEC61010-1.
Информация для заказа
-

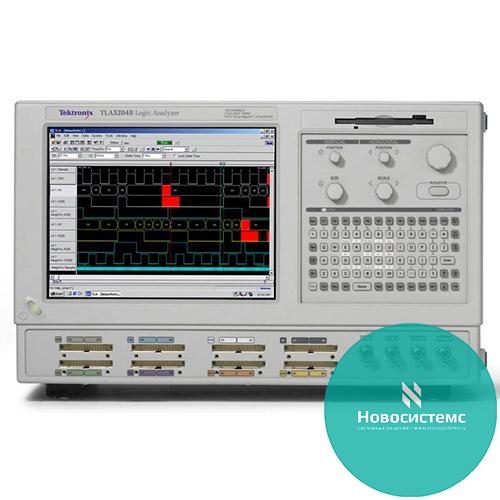

TLA-5201 — логический анализатор: 34 канала, 2 GHz асинхронный сбор в длинную память с разрешением 125 пс MagniVu™, 235 МГц синхронный сбор, длина памяти 512 Kb.
-
TLA-5202 — логический анализатор: 68 каналов, 2 GHz асинхронный сбор в длинную память с разрешением 125 пс MagniVu™, 235 МГц синхронный сбор, длина памяти 512 Kb.
-
TLA-5203 — логический анализатор: 102 канала, 2 GHz асинхронный сбор в длинную память с разрешением 125 пс MagniVu™, 235 МГц синхронный сбор, длина памяти 512 Kb.
-
TLA-5204 — логический анализатор: 136 каналов, 2 GHz асинхронный сбор в длинную память с разрешением 125 пс MagniVu™, 235 МГц синхронный сбор, длина памяти 512 Kb.
