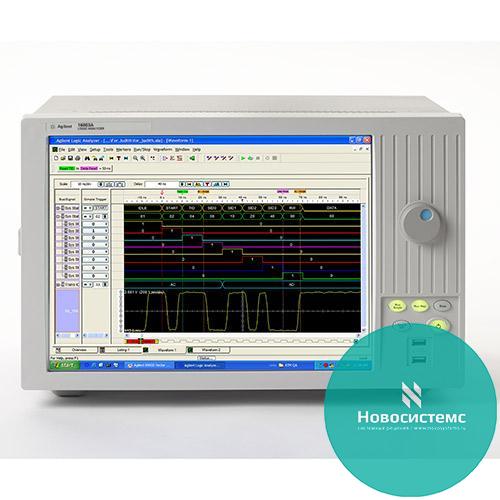

Логический анализатор 16801A

Компания «Новосистемс» предлагает купить логический анализатор модификации 16801A. Мы гарантируем быструю обработку заявки и оперативную доставку продукции по адресу клиента. Наша фирма имеет прямые связи с поставщиками, что позволяет проводить гибкую политику ценообразования. Каждая единица товара проходит предпродажную проверку.

Назначение и область применения

Портативный анализатор серии 16801A относится к новому семейству продукции Agilent Technologies. Он используется для оперативной настройки, оптимизации и диагностики цифровых систем.

Прибор востребован среди разработчиков электронных устройств и многоуровневых комплексов управления. 16801A активно применяется в следующих сферах:

• вычислительная техника;
• военная и аэрокосмическая промышленость;
• телекоммуникации;
• автомобильная отрасль и другие.

Отличительные особенности:

• 34 канала;
• память до 32 М;
• цветной дисплей.

Преимущества и функциональные возможности 16800А

Логический анализатор 16801A портативен и лёгок в использовании. Он отличается высокой производительностью, мощным функционалом, хорошей точностью и достоверностью измерений. 15-дюймовый экран с возможностью сенсорного управления обеспечивает удобный просмотр данных и быструю навигацию.

Информация собирается в двух режимах:

• АВД (анализ временных диаграмм);
• АЛС (анализ логических состояний).

Устройство 16801A имеет широкие возможности:

• разрешающая способность (250 px) встроенной функции Timing Zoom (4 ГГц) позволяет быстро обнаруживать даже трудноуловимые нарушения временных соотношений без двойного набора пробников;
• генератор кодовых последовательностей может создавать сложные тесты типа «стимул-отклик»;
• пользователь получает диагностическую информацию максимально быстро;
• проблема отслеживается от симптома до источника посредством использования нескольких режимов, коррелированных во времени и представленных в виде исходного кода, инверсного ассемблера, временных диаграмм, листинга;
• встроены приложения, необходимые для разработки большинства сложных цифровых систем;
• обеспечивается широкая поддержка шин и процессоров;
• глубокая память, наращиваемая до 32 М, позволяет обнаруживать аномалии, отстоящие далеко друг от друга;
• в анализаторе 16801А процесс установки условий измерения автоматизирован, что даёт возможность быстро освоиться и сразу же начать работу, осуществив простой или расширенный запуск (на усмотрение пользователя);
• при выявлении проблемы сигналы можно детально изучить с помощью осциллографа, просмотрев результаты как для отдельного сигнала, так и в виде комплексного изображения совмещённых сигналов и шин;
• программа View Scope позволяет эффективно отслеживать источники ошибок в цифровой и аналоговой частях схемы;
• функция Eye Finder автоматически настраивает пороговый уровень, что обеспечивает достоверность при измерении сигналов высокоскоростных шин.

Обновление прибора

Логический анализатор 16801А способен к модернизации и наращиванию возможностей (апгрейду). При необходимости можно увеличить глубину памяти и частоту сбора данных в АЛС-режиме. В результате улучшаются технические характеристики, и продлевается эксплуатационный ресурс оборудования.
