Логические анализаторы Agilent Technologies 16822A имеют множество преимуществ. Так, разрешающая способность функции Timing Zoom (4 ГГц) позволяет быстро обнаруживать трудноуловимые нарушения временного соотношения без необходимости применения двойного набора пробников. Приложение View Scope служит для временной корреляции и отображения данных осциллографа и логического анализатора для более точного отслеживания источников ошибок в цифровой и аналоговой частях схемы.

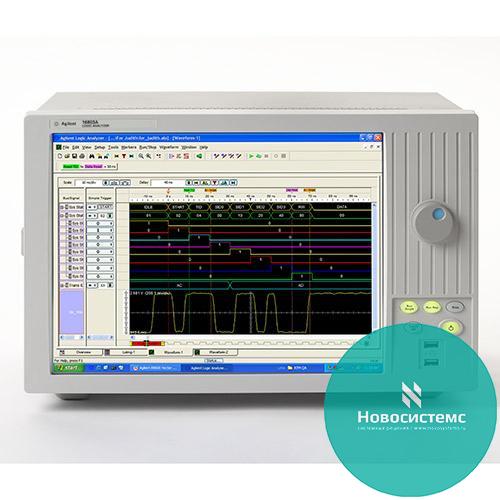

15-дюймовый экран Agilent 16822A обеспечивает удобный просмотр данных и быструю навигацию. В устройстве имеются приложения для поддержки всех аспектов разработки сложных схем: цифровой векторный анализ сигналов, динамический пробник ПЛИС и широкая поддержка шин и процессоров.
Встроенный генератор кодовых последовательностей дает возможность с помощью одного прибора создать тесты по принципу стимул-отклик.
Портативные логические анализаторы 16822A от компании Agilent имеют рабочие характеристики и приложения, обеспечивающие удобство использования, необходимые разработчикам цифровых устройств для быстрой отладки и оптимизации цифровых систем по доступной цене.
Логические анализаторы Agilent 16822A включают в себя 48-канальный генератор кодовых последовательностей, позволяющий уменьшить риски на ранней стадии разработки. Сбор данных в режиме анализа временных диаграмм и анализа логических состояний предоставляет следующие возможности:
- точное измерение временных прецизионных соотношений с помощью Timing Zoom (быстрый сбор данных в режиме АВД в отдельной памяти глубиной 64 К);
- покупка анализатора 16822A в той конфигурации, которая нужна в настоящее время, с возможностью ее усовершенствования в будущем. Логические анализаторы 16822A обеспечивают возможность апгрейда частоты сбора данных и глубины памяти;
- обнаружение аномалий, значительно отстоящих друг от друга по времени, благодаря использованию глубокой памяти с возможностью наращивания до 32 М;
- точное измерение сигналов синхронных шин функцией Eye Finder. Она автоматически устанавливает пороговый уровень и время удержания/установления для достижения лучших результатов при измерениях сигналов от высокоскоростных шин;
- возможность найти проблемы от симптома до источника возникновения с помощью разных режимов измерения и просмотра данных, представленных в виде временных диаграмм, инверсного ассемблера, листинга, исходного кода или результата сравнения фактических данных с образцовыми;
- установка условий быстрого, простого или расширенного запуска. Эта возможность Agilent 16822A объединяет обновленные функции запуска с интуитивно понятным пользовательским интерфейсом;
- сопоставление по времени функционирования нескольких шинных структур благодаря возможности разделения анализатора 16822A на два устройства, каждое из которых имеет независимые временные базы для поддержки нескольких или одной шин;
- доступ к сигналам, в наибольшей степени влияющим на возникновение проблем в разрабатываемой системе, с применением наиболее широкого в отрасли набора пробников и принадлежностей, понижающих емкостную нагрузку до 0,7 пФ.
Параметр | Значение |
---|---|
Число каналов логического анализатора | 68 |
Число каналов генератора кодовых последовательностей | 48 |
Функция Timing Zoom | 4 ГГц (250 пс), 64 К |
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов | 500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс) |
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) |
250 МГц с опцией 250 450 МГц с опцией 500 |
Анализ логических состояний (АЛС) | 64 данных + 4 тактовых сигнала |
Традиционный режим анализа временных диаграмм (АВД) | 68 |
АВД в режиме сбора данных по перепадам с частотой < 500 МГц | 68 |
Частота дискретизации (сбора данных) АВД | 4 ГГц (250 пс) |
Погрешность измерения временных интервалов | |
В пределах одной пары устройств подключения | ± (1,0 нс +0,01% от отсчета временного интервала) |
Между парами устройств подключения | ± (1,75 нс +0,01% от отсчета временного интервала) |
Глубина памяти | 64 К выборок |
Позиции запуска | Start (начало), Center (центр), End (конец) или определяемая пользователем |
Минимальная длительность импульса данных | 1 нс |
Напряжение порогового уровня | от -5 В до 5 В (изменение с шагом 10 мВ) |
Погрешность установки порогового уровня | ± 50 мВ + 1% от установленного значения |
