Логический анализатор 16803A
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Приобрести логический анализатор серии 16803A с доставкой и гарантией всегда можно в ООО «Новосистемс». Мы практикуем индивидуальный подход и чётко выполняем все обязательства. Опытные менеджеры ответят на любые вопросы, связанные с условиями покупки и эксплуатации этого высокоточного цифрового прибора.
Назначение и сфера использования

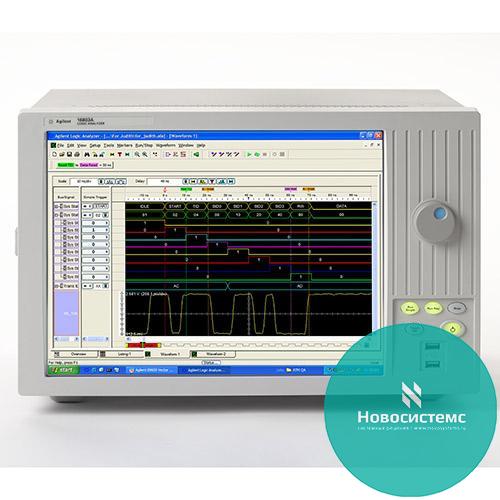

Анализатор логических устройств 16803A — это модель нового поколения, разработанная в США компанией Agilent Technologies. Прибор характеризуется мультифункциональностью, высокой скоростью обработки данных и максимальной достоверностью проводимых измерений. Он портативен, удобен в использовании и универсален в применении. Главное назначение — диагностика, настройка и оптимизация цифровых систем.
Уникальные функциональные характеристики позволяют использовать анализатор 16803A везде, где задействована вычислительная техника и многоуровневые модули контроля и управления.
Разработчики применяют устройство в следующих отраслях:
- автомобилестроение;
- космическая и авиационная промышленность;
- оборонная сфера;
- связь и телекоммуникации;
- производство радиоэлектронных приборов и средств.
Особенности модификации 16803A:
- 102 канала;
- память до 32 М;
- цветной монитор.
Достоинства логического анализатора 16803A
- 15-дюймовый экран может иметь сенсорное управление (опционально) и способен мгновенно реагировать на команды пользователя по просмотру и анализу данных.
- Функция Timing Zoom отличается высокой разрешающей способностью (250 px), что позволяет аппарату 16803А быстро находить даже трудноуловимые проблемы временных соотношений.
- Программа View Scope предоставляет возможность комплексного и одновременного отображения данных, полученных от анализатора и осциллографа, что увеличивает эффективность отслеживания.
- Прибор поддерживает все форматы разработки современных цифровых схем, поэтому имеет соответствующие приложения, включая динамический пробник ПЛИС, векторный анализ сигналов и прочее.
- Глубина памяти позволяет обнаруживать аномалии, находящиеся далеко друг от друга по времени.
- Параллельная архитектура обеспечивает высокоскоростной сбор данных в двух режимах: АВД (анализ временных диаграмм) и АЛС (анализ логических состояний).
- Автоматическая функция Eye Finder служит для настройки порогового уровня и времени установки/удержания, что гарантирует высокоточное измерение сигналов синхронных шин.
- В случае необходимости прибор 16803А можно модернизировать.
Возможности генератора кодовых последовательностей
Анализатор 16803А оснащён генератором кодовых последовательностей, который открывает целый ряд дополнительных возможностей для пользователя, а именно:
- создание сложных тестов по принципу «стимул-отклик»;
- генерирование последовательностей, нужных для перевода схемы в требуемый режим работы, например, для пошагового прохода схемы;
- создание последовательности инициализации и других тестов для испытания;
- применение генератора в целях замены отсутствующих шин, интегральных схем либо плат (ожидать недостающих узлов не придётся).
