Логический анализатор 16821A

Логический анализатор 16821A
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

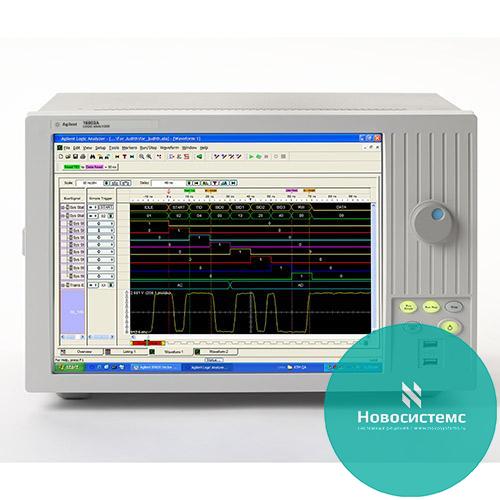

Портативные логические анализаторы Agilent Technologies 16821А отличаются удобством использования. Это оборудование используется разработчиками цифровых приборов для проверки, оперативной отладки и оптимизации цифровых систем.

Использование анализаторов Agilent Technologies 16821А имеет множество преимуществ:

Система сбора данных 16821А имеет параллельную архитектуру, которая с помощью функции Timing Zoom позволяет на высокой скорости собирать данные в режиме АВД с частотой до 4 ГГц одновременно c анализом временных диаграмм (АВД) или с другим анализом логических состояний (АЛС) через тот же пробник. Функция Timing Zoom постоянно находится в активном режиме без исключений. Память анализатора 16821А составляет 64 К, что позволяет исследовать сигналы высокого разрешения в течение длительного периода времени.

По мере сужения допусков по напряжению и времени безошибочная оценка точности сигнала становится ключевым аспектом проверки разрабатываемых систем. Благодаря используемой в анализаторе 16821А функции глазкового сканирования можно собрать информацию о достоверности сигналов по шинам системы при разных условиях эксплуатации в течение всего нескольких минут.

В случае быстрого выявления проблемных сигналов их можно исследовать более детально с помощью осциллографа. Результаты, полученные благодаря анализатору 16821А, могут просматриваться для отдельного сигнала и совместного изображения множества шин или сигналов.

За счет автоматизации процесса установки условий измерений анализаторы 16821А позволяют быстро выполнять необходимые процедуры. Установки окна удержания/установления (или позиции сбора данных) и напряжения порогового уровня определяются автоматически, что обеспечивает захват данных на скоростных шинах с наилучшей точностью.

  1. Точное измерение прецизионных временных соотношений.
  2. Обнаружение проблемных сигналов в нескольких сотнях каналов, которые можно просматривать одновременно.
  3. Автоматическая установка условий измерения и оперативное получение диагностической информации.

Подключение анализатора 16821А к испытуемой системе

Устройства подключаются к стандартным соединителям 3М (или аналогичным), установленным в исследуемой системе. Наконечники пробников наборов 10347A, 10498A, 10474A и E8142A позволяют напрямую соединяться с контактами с круглым сечением диаметром от 0,026 до 0,033 дюйма или квадратным сечением со стороной 0,025 дюйма. Контакты могут быть расположены с шагом 0,1 дюйма. Наконечники пробников могут также применяться совместно с зажимами-клипсами 5090-4356 (для подключения на выводы компонентов с монтажом на поверхность) и 5959-0288 (для подключения на выводы компонентов, которые впаиваются в отверстия печатной платы) Agilent.

Параметр Значение
Число каналов логического анализатора 34
Число каналов генератора кодовых последовательностей 48
Функция Timing Zoom 4 ГГц (250 пс), 64 К
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов 500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс)
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) 250 МГц с опцией 250
Анализ логических состояний (АЛС) 32 данных + 2 тактовых сигнала
Традиционный режим анализа временных диаграмм (АВД) 34
АВД в режиме сбора данных по перепадам с частотой < 500 МГц 34
Частота дискретизации (сбора данных) АВД 4 ГГц (250 пс)
Погрешность измерения временных интервалов
В пределах одной пары устройств подключения ± (1,0 нс +0,01% от отсчета временного интервала)
Между парами устройств подключения ± (1,75 нс +0,01% от отсчета временного интервала)



























Выбор марки

Рекомендуем посмотреть: Логический анализатор 16822A
