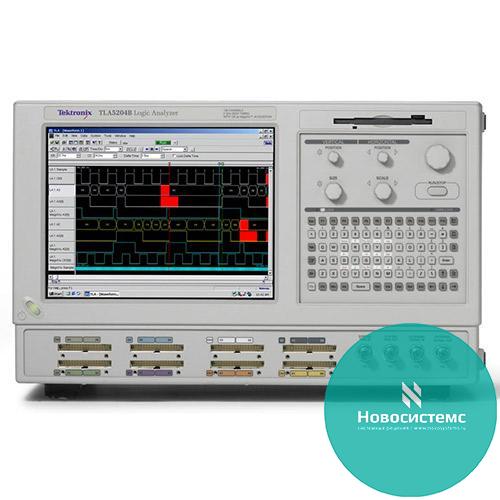

TLA5202B - Логический анализатор

Описание:

TLA-5202B имеет 68 каналов, асинхронный сбор данных до 2 ГГц, разрешение MagniVu - 125 пс, скорость синхронного сбора данных - 235 МГц, объём памяти - 512 КБ, встроенный цветной ЖК-монитор 10.4"

Особенности

• Модели на 34/68/102/136 каналов

• Асинхронный сбор данных с частотой до 2 ГГц (500 пс) — объем памяти до 32 МБ — позволяет регистрировать быстрые прерывистые события в большом временном интервале

• Сочетание технологии MagniVu™ для асинхронного сбора данных с разрешением 125 пс и синхронного/асинхронного сбора данных в глубокую память позволяет быстро обнаруживать трудноуловимые проблемы с одним набором пробников

• Синхронизация по глитчам (случайным импульсным помехам) и нарушениям синхронизации сигнала относительно тактовых импульсов (setup/hold violation) с отображением места нарушения и номера канала.      Синхронный сбор данных до 235 МГц — обеспечивает анализ высокоскоростных синхронных (тактируемых) цифровых схем со скоростью до 470 Мб/с

•   iView — технология для коррелированного по времени отображения на одном экране цифровых и аналоговых сигналов позволяет обнаруживать аналоговые аномалии, воздействующие на работу цифровых устройств

Область использования

• Отладка, проектирование и верификация цифровых устройств
• Мониторинг и измерение возможностей и параметров цифровых устройств
• Отладка одно-процессорных устройств и шинных интерфейсов

Серия логических анализаторов TLA5000 отличается высокоскоростным асинхронным сбором данных, быстрым синхронным сбором, глубокой памятью, мощной и разветвленной системой синхронизации, доступными для любого проектировщика цифровых систем, которому необходимо идентифицировать ошибки инициализации системы, нарушения функционирования системы и случайные сбои.
TLA5000 — идеальное средство для синхронного и асинхронного анализа одно-шинных интерфейсов.
   Интуитивно понятный пользовательский интерфейс, возможности сетевой работы через платформу OpenChoice™.

     Мастер настройки входных каналов "EasySetup"

Логический анализатор TLA5000 имеет очень понятный и дружественный пользовательский интерфейс. Всю работу по первичной настройке делает система автоматически благодаря функции (мастер установки). Мастер EasySetup проверяет активность по всем пробникам, подключенным к тестируемой схеме или устройству и отображает их дисплее.Далее полностью сконфигурированная система автоматически начинает сбор данных и отображает результаты в окне данных.MagniVu™Для отладки современных высокопроизводительных компьютеров и встраиваемых систем временные характеристики логических анализаторов должны иметь разрешение в доли наносекунд. В TLA5000 такое разрешение обеспечивает MagniVu™ — технология Tektronix для сверхскоростного сбора данных.Данные предварительно собираются со скоростью 8 ГГц одновременно по всем каналам, попадая в быструю буферную память размером 16 кБ/канал. В длинную основную память (512 кБ на канал, опции до 8 Мб) попадают не все данные MagniVu, а только их часть, прошедшая процедуру децимации (прореживания). Для этого и в синхронном и асинхронном режимах используется тактирование, выталкивающее данные из буфера MagniVu™ и формирующее прореженные потоки оцифрованных данных. разрешением до 500 пс (2 ГГц) и длиной до 512 кБ/канал.Независимо от выбора внутреннего и внешнего тактирования во всех режимах доступны данные длиной 16 кБ с разрешением 125 пс из буфера MagniVu™, которые независимо отображаются на дисплее ЛА как отдельная группа данных вблизи точки запуска ЛА.В силу особенностей архитектуры MagniVu™, даже если пользователь задает синхронный сбор данных, он вблизи точки запуска без повторения сбора данных может получить детальную информацию о реальных временных параметрах собранных сигналов с разрешением 125 пс. При этом синхронный и асинхронный сбор данных происходит одновременно и одним комплектом пробников, что позволяет снизить емкостную нагрузку на тестируемые элементы устройства и упростить саму процедуру измерений.

     Система запуска TLA5000

Система запуска TLA5000 имеет очень большое количество режимов и настроек, что позволяет пользователю выделить и зафиксировать в многоканальном потоке данных практически любое событие или условие, создавая сложные программы запуска.

     Основные типы событий синхронизации в TLA5000

  Детектирование глитчей

Детектирование глитчей и запуск по ним синхронизации — важная особенность TLA5000, связанная с возможностями технологии MagniVu™. Особенность захвата глитча (короткой импульсной помехи) в TLA5000 заключается в том, что ЛА не только фиксирует появление глитча, но и с помощью «флага» индицирует канал и временной участок, на котором он обнаружен. Это отличает ЛА Tektronix от приборов других производителей, в которых индицируется только временной участок обнаружения глитча, но для определения канала, на котором он произошел, приходится использовать дополнительный осциллограф. Флаги, отмечающие глитч, могут сохраняться в длинной памяти ЛА с разрешением, равным дискретизации в длинную память (до 500 пс).

  Детектирование нарушений времени установления/удержания (Setup/Hold violations) в синхронных схемах

Синхронность работы тактируемых логических элементов — обязательное условие корректной работы синхронной цифровой схемы. Переключение логических элементов в синхронных схемах происходит только при наличии тактового импульса, поэтому на вход логического вентиля входные сигналы должны приходить за некоторое время до прихода тактового импульса (setup time) и удерживаться некоторое время после него (hold time). Неправильное проектирование может привести к тому, что несвоевременность их поступления на входы логических устройств (например, существенно разная задержка в коммутационных линиях) приведет к неправильному срабатыванию элемента или возникновению случайного импульса (глитча) длительность которого будет определяться задержкой сигналов относительно фронта тактового импульса.Логический анализатор серии TLA5000 имеет уникальную возможность в силу возможностей MagniVu™ и очень высокого временного разрешения (125 пс) детектировать такого рода нарушения по всем каналам, что существенно упрощает отладку цифровых устройств и на порядок уменьшает время на поиск неисправности.
После запуска ЛА анализирует миллионы событий и захватывает только те из них, которые нарушают условия, заданные настройках установления/удержания. Если такие нарушения происходят в разных каналах, ЛА выставляет «флаги» в участках сигнала, где они были обнаружены. У пользователя есть также возможность подсчитать количество нарушений установки/удержания за заданный промежуток времени используя системный таймер и счетчик.

  Синхронное отображение цифровых и аналоговых каналов на ЛА Tektronix с помощью iView™

iView™ (Integrated View) — технология логических анализаторов Tektronix, позволяющая получать на экране ЛА не только цифровую, но и аналоговую форму отображения сигнала. Через комплект специальных кабелей и с помощью программного модуля Логический Анализатор автоматически запрашивает, получает, синхронизирует и отображает данные подключенного к нему осциллографа Tektronix на своем экране как дополнительные каналы.

  Визуализация проблемы (глитча) с помощью iView™

Поддержка процессоров и шинных интерфейсов

Для микропроцессорных приложений собранные данные можно дизассемблировать обратно в мнемоники исходного языка, используемого соответствующим микропроцессором. Для этого обычно необходим специальный входной пробник, подходящий для данного микропроцессора и соответствующий программный пакет поддержки, которые пользователь загружает перед началом работы ЛА. Дизассемблирование потока данных позволяет провести анализ каждой транзакции в шине и определить, какая инструкция считана через шину.

   Окно исходных кодов

Позволяет отображать программный код источника, написанного на языке высокого уровня, выполняемого на исследуемой системе и регистрируемой логическим анализатором, и связанный с ним листинг регистрации данных, предоставляя дополнительные средства для просмотра данных и средств.

  Фильтры данных

Пользователь может задать условия фильтрации данных, по которым система должна отображать данные. Условие может быть сложным и содержать ограничения по нескольким каналам. Данные, удовлетворяющие условию фильтра, могут выделяться цветом.

Спецификация

Число каналов (включая тактовые входы):

• TLA-5201: 34 канала, включая 2 тактовых входа
• TLA-5202: 68 каналов, включая 4 тактовых входа
• TLA-5203: 102 канала (вкл. 4 тактовых и 2 канала разрешения тактирования)

• TLA-5204: 134 канала (вкл. 4 тактовых и 4 канала разрешения тактирования)

Метки времени: 51 бит с разрешением 125 пс, (продолжительность до 3,25 дня).

Режимы тактирования/сбора данных: внутреннее тактирование, внутреннее тактирование с удвоением частоты, внутреннее тактирование с учетверением частоты, внешнее с удвоением частоты, от внешнего источника. Высокоскоростное тактирование с разрешением 125 пс (MagniVu™ ) доступно на всех моделях.

Клавиатура: встроенная на лицевой панели mini-QWERTY

Интерфейсы

Порт внешнего дисплея: Female DB15 SVGA connector.
Разрешение внешнего дисплея: до 1600x1200 non-interlaced при 16.8 M цветов.
LAN Port: 10/100Base-T, RJ-45.
Порт внешней клавиатуры: PS2 mini-DIN.
Порт внешней мышки: PS2 mini-DIN.
Тип порта параллельного интерфейса: Female DB25.
Режимы параллельного интерфейса: Centronics, EPP (Extended Parallel Port), ECP (Microsoft high-speed mode).
Последовательный порт: Male DB9.
Аудио-выход: stereo minijack.
Микрофонный вход: minijack.
USB Port: 2 порта типа USB 2.0.

Поддержка символов Число символов/диапазонов: неограничено (ограничено только объемом виртуальной памяти доступной на TLA).
Поддерживаемые форматы фалов объектов: ·  IEEE695 ·  OMF 51, OMF 86, OMF 166, OMF 286, OMF 386 ·  COFF ·  Elf/Dwarf 1 и 2 ·  Elf/Stabs ·  TSF (если ваш софт для разработки приложений не поддерживает вывод в один из вышеперечисленных форматов, TSF ( Tektronix symbol file) то поддерживается формат c ASCII. Формат ASCII документирован в руководстве пользователя TLA.

Внешние интерфейсы Выход системного запуска: срабатывает, когда происходит системный запуск. (TTL-совместимый, заглушка-терминатор 50 ?). BNC разъем.
Вход системного запуска: принудительный запуск системы запуска (запускает все модули) (TTL-совместимый, различает передний/задний фронт, снабжен защелкой по заднему фронту compatible, edge-sensitive). BNC разъем.
Выход внешнего сигнала: м. б. использован для управления внешней схемой от модуля схемы запуска. (TTL-совместимый, заглушка-терминатор 50 ?) . BNC разъем.
Вход внешнего сигнала: м. б. использован, чтобы реализовать подготовку или запуск внешним сигналом любого или всех модулей (TTL-совместимый, чувствительный к уровню). BNC разъем.

Питание Напряжение: 90 до 240 VAC при 47 до 63 Гц.
Входной ток: 5 A макс. при 90 VAC.
Потребляемая мощность: 300 Вт максимум.

Физические характеристики TLA5000

Размеры:
Высота 285 мм
Ширина 438 мм
Глубина 288 мм
Вес:
Нетто (без пробников) 12 кг
Брутто (тип.) 18.5 кг

Рабочий температурный диапазон: от +5 до +50 °C.
Температура хранения: от –20 до +60 °C.
Влажность рабочая: от 20% до 80%; хранения: от 8% до 80%.
Высота над уровнем моря: рабочая от –305 м до 3050 м).
Безопасность: UL3111-1, CSA1010.1, EN61010-1, IEC61010-1.

Информация для заказа

• TLA-5201 — логический анализатор: 34 канала, 2 GHz асинхронный сбор в длинную память с разрешением 125 пс MagniVu™, 235 МГц синхронный сбор, длина памяти 512 Kb.
• TLA-5202 — логический анализатор: 68 каналов, 2 GHz асинхронный сбор в длинную память с разрешением 125 пс MagniVu™, 235 МГц синхронный сбор, длина памяти 512 Kb.
• TLA-5203 — логический анализатор: 102 канала, 2 GHz асинхронный сбор в длинную память с разрешением 125 пс MagniVu™, 235 МГц синхронный сбор, длина памяти 512 Kb.
• TLA-5204 — логический анализатор: 136 каналов, 2 GHz асинхронный сбор в длинную память с разрешением 125 пс MagniVu™, 235 МГц синхронный сбор, длина памяти 512 Kb.
