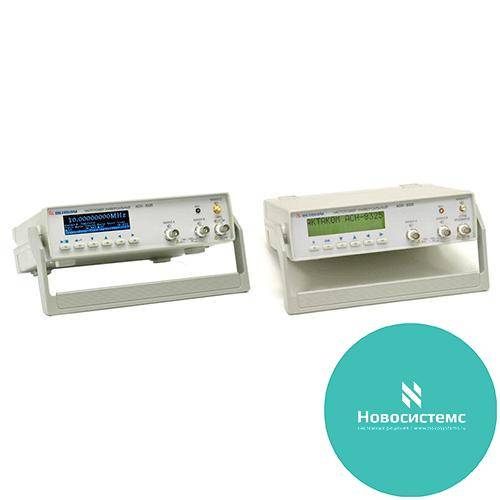

АСН-8322 - частотомер

АСН-8322 - частотомер
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
37 406 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Назначение частотомера АСН-8322:

Универсальный частотомер Актаком АСН-8322 - это прибор из серии первых российских десятиразрядных частотомеров с OLED дисплеем. Частотомер предназначен для измерения частоты, периода, длительности импульса и скважности сигнала, а также имеет встроенный счетчик импульсов. Частотомер АСН-8322 обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейсов USB и LAN (опционально) позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений.

Особенности частотомера АСН-8322:

  • измерение частоты по каналам А, B, С (опция);
  • измерение периода по каналам А, B;
  • измерение длительности импульсов по каналам А и В;
  • измерение скважности импульсов (коэффициента заполнения) по каналам А и В;
  • измерение разности фаз по каналам А и B;
  • счетчик импульсов по каналам А и B;
  • измерение скорости вращения;
  • статистическая обработка результатов измерений: определение среднего, минимального, максимального, относительного значений, девиации, СКО, СКЗ;
  • математические функции для сигналов одного или двух каналов: сумма А+В, разность А-В, отношение А/В, добавление постоянной составляющей, умножение на константу, деление на константу;
  • удержание показаний;
  • автонастройка уровня сигнала;
  • режим относительных измерений;
  • отключаемый фильтр низких частот;
  • одновременный вывод нескольких показаний измерения;
  • возможность графического отображения информации;
  • режим часов;
  • внешняя и внутренняя синхронизация;
  • синхронизация по положительному или отрицательному импульсу запуска;
  • внешнее и внутреннее тактирование;
  • автокалибровка;
  • функция самотестирования;
  • звуковые эффекты;
  • работа прибора в комплексе с компьютером со связью по USB1.1 и LAN (опция);
  • режим тревоги по условию (только в режиме работы с программным обеспечением);
  • удаленное управление и сбор данных с помощью специального программного обеспечения (опция).

Технические параметры частотомера АСН-8322:

  • графический цифровой OLED дисплей;
  • 2 основных канала измерения (А и В) + ВЧ канал С (опция);
  • диапазон входных частот по каналам А и В: 0,1 Гц...200 МГц;
  • диапазон входных частот по каналу С (опция) : 200 МГц...8 ГГц;
  • диапазон входных напряжений по входам А и В: 0,025...25 В (0,1 Гц … 50 МГц), от 0,3 В (50 МГц … 200 МГц);
  • относительная погрешность частоты опорного генератора: 10–6. Возможность "upgrade" в заводских условиях;
  • максимальная разрядность индикатора: 10 разрядов;
  • измерение длительности импульсов: 10 нс...10 с;
  • входной импеданс по каналам А и В: 1 МОм || 25 пФ, 50 Ом , по каналу С: 50 Ом;
  • вид связи по каналам А и В: AC, DC; по каналу С: AC;
  • время измерения : 10 сек / 1 сек / 0,1 сек;
  • питание: сетевой адаптер АТН-0503 +5,5 В / 2 А (поставляется опционально);
  • интерфейс связи с ПК (опция): USB 1.1, LAN;
  • габаритные размеры: 260 х 210 х 70 мм;
  • масса, не более: 1,5 кг.

Программное обеспечение частотомера АСН-8322:

  • Программное обеспечение АСН-832X SW позволяет выполнять полнофункциональное дистанционное управление частотомером по интерфейсам: USB, LAN. Кроме, всех функций измерения, математики и статистики, которые есть в локальном режиме работы частотомера, АСН-832X SW позволяет более наглядно отображать обработку статистической информации.
  •
  • Более того, в программном обеспечении присутствует ряд функций, которые не доступны при локальном управлении. Среди них, есть, например, курсорные измерения или настройка режим тревоги по условию.
  •
  • При установке функции "режима тревоги по условию" отслеживается, чтобы текущее значение частоты не выходило за указанные пределы. В случае такого выхода включится сигнализация.
  •
  • Еще одной интересной особенностью программного обеспечения АСН-832X SW является построение трендов, т.е. это фактически режим самописца. Это очень удобно, если требуется наблюдать, как меняется частота во времени без непосредственного участия пользователей. Для документирования данные могут сохраняться в файл, а также, в дальнейшем, вызываться из файла для просмотра и обработки.
  •
  • Частотомер может дистанционно управляться, не только по интерфейсу USB 1.1, но и подключаться к Ethernet через интерфейс LAN, что позволяет использовать частотомер в тех местах и в тех случаях, где присутствие человека затруднительно. Это позволяет существенно расширить сферу использования частотомера.

Комплект поставки АСН-8322:

  • Прибор
  • Руководство пользователя
