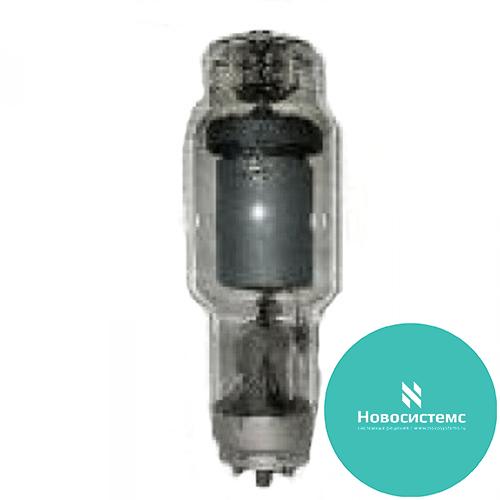

Тиратрон ТР1-615



Тиратрон ТР1-6/15 предназначен для работы в качестве управляемого вентиля в радиотехнической стационарной аппаратуре широкого применения.
 Тиратроны изготавливают в климатических исполнениях УХЛ и Т категории 4 по ГОСТ 15150-69, но для работы при температурах окружающего воздуха от +15 до 35˚С.

Основные электрические параметры



    Наименование параметра, единица измерения     Норма
Ток накала, А 16,5-23
Критическое напряжение сетки (отпирание), В -30÷-5
Критическое напряжение сетки (запирание), В, не менее -85
Напряжение поддержания разряда, В, не более 18


Допустимые режимы эксплуатации

    Наименование параметра, единица измерения     Норма
Напряжение накала, В 4,75÷5,25
Амплитуда прямого и обратного напряжения анода, кВ, не более 15
Средний ток анода, А, не более 6,5
Амплитуда тока анода, А, не более 20
Сопротивление в цепи сетки, кОм 1-5
Время подогрева катода, мин, не более 15
Температура окружающего воздуха при эксплуатации, ˚С 15-35
Амплитуда напряжения сетки, В -500÷+500
Содержание вольфрама, г 2,1
Содержание молибдена, г 11,86

 Указание по эксплуатации:
  1. При эксплуатации тиратрон должен находится в вертикальном положении анодом вверх.
  2. Охлаждение тиратрона - естественное.
  3. Питание катода тиратрона производят переменным током.
  4. При хранении ежемесячно прокаливать катод при напряжении 5В в течении 60 мин.
  5. С целью предупреждения искрения рекомендуется включать емкость 2000-5000пФ между выводами сетка-катод.

 Технические условия:   ОДО.334 056 ТУ.
