Описание:
- Длины волн излучения 0,85; 1,31; 1,55 мкм
- Диапазон воспроизводимых расстояний от 10 до 5 · 105 м
- Диапазон воспроизводимых затуханий от 0 до 25 дБ
НАЗНАЧЕНИЕ
Генератор предназначен для формирования импульсов с заданными уровнями затухания и временными интервалами между ними. Применяется для поверки волоконно-оптических рефлектометров.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия генератора основан на формировании оптических импульсов с заданными уровнями затухания и временными интервалами между ними.
Генератор состоит из блока базового и трех сменных блоков, работающих на разных длинах волн излучения. В режиме внешнего запуска генератор применяется для поверки импульсных рефлектометров. Принцип действия в режиме внешнего запуска состоит в следующем:
зондирующий импульс поверяемого рефлектометра через направленный волоконно-оптический разветвитель и постоянный аттенюатор 20 дБ попадает на оптико-электронный преобразователь. Постоянный аттенюатор служит для согласования импульсной мощности рефлектометра от 15 до 20 дБм с рабочим диапазоном мощностей электронно-оптического преобразователя от минус 35 до 0 дБм). Далее электрический импульс запускает схему управления, которая через заданное время формирует два электрических импульса с заданными длительностью и задержкой между ними.
Электрические импульсы попадают на электронно-оптический преобразователь, где преобразуются в оптические импульсы, которые проходят через ступенчатый аттенюатор, дополнительный аттенюатор, волоконно-оптический разветвитель, и возвращаются в рефлектометр. Аттенюаторы служат для изменения амплитуды ответных импульсов. На экране рефлектометра образуется рефлектограмма из двух импульсов. Далее измеряется расстояние до фронта первого импульса, расстояние между фронтами импульсов и затухание на вершине импульсов в разных точках и диапазонах рефлектометра. Полученные значения сравниваются со значениями, пересчитанными из временных задержек генератора.
В режиме внутреннего запуска генератор работает аналогично, но отсчет задержки первого импульса в новом цикле генерации начинается после спада второго импульса в предыдущем цикле. Таким образом, генерируются пары импульсов без внешнего запуска.
В режиме немодулированного оптического излучения генератор служит источником оптического излучения регулируемой мощности.

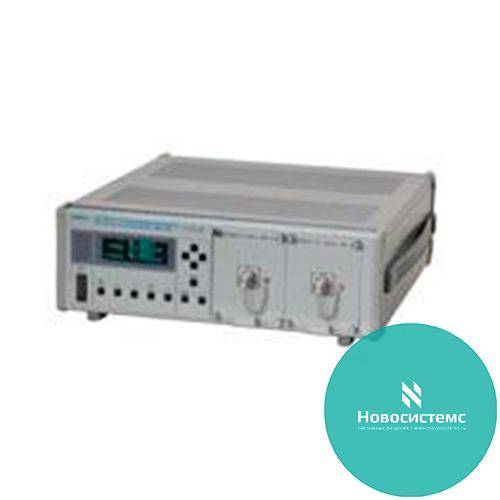

В качестве несущей конструкции для генератора применен корпус «Надел-85» с двумя сменными блоками.
На выходе генератора стоят стандартные волоконно-оптические разъемы типа «FC-PC».
Наличие интерфейса позволяет использовать прибор в автоматизированных измерительных системах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочие длины волн 0,85 ± 0,05; 1,31±0,05; 1,55±0,05 мкм
- Диапазон воспроизводимых расстояний от 10 до 5 · 10 5 м
- Пределы допускаемой основной абсолютной погрешности воспроизведения расстояний ± (0,2+10–5 L), где L – воспроизводимое расстояние, м
- Диапазон воспроизводимых затуханий от 0 до 25 дБ
- Пределы допускаемой основной абсолютной погрешности воспроизведения затухания в диапазоне от 0 до 25 дБ 0,02А, где А – уровень воспроизводимого затухания, дБ
ОБЩИЕ ДАННЫЕ
- Диапазон рабочих температур 10–35 0С
- Относительная влажность воздуха при 30 0С не более 90 %
- Питание от сети переменного тока 220 ± 22 В; 50 ± 1 Гц
- Потребляемая мощность не более 45 ВА
- Габариты 368x392x130 мм
- Масса 15 кг
