Технические данные:
Диапазон измерения магнитной индукции постоянных магнитных полей - от 25 до 2500 мТл в межполюсных зазорах постоянных магнитов и электромагнитов. Весь диапазон измеряемых индукций перекрывается пятью сменными преобразователями. Пределы измерения магнитной индукции для каждого преобразователя с учетом перекрытия и запаса по краям диапазона приведены в табл. 1.
Таблица 1
|
Номер преобразователя |
Положение
переключателя
ПОДДИАПАЗОН
|
Пределы измерений магнитной индукции, мТл
|
Резонирующие ядра |
|
1 |
1 |
24,95мТл - 50,0мТл |
НI (протоны) |
|
2 |
2 |
49,8мТл - 125,3мТл |
НI (протоны) |
|
3 |
3 |
125мТл - 317,8мТл |
НI (протоны) |
|
3 |
ЗА |
317,1мТл -702мТл |
НI (протоны) |
|
4 |
4 |
700мТл - 1023мТл |
Li7 (литий) |
|
5 |
5 |
1020мТл -2505мТл |
D (дейтерий) |
Диапазон измерения магнитной индукции полей соленоидов от 57 до 700 мТл. Весь диапазон измеряемых индукций перекрывается двумя сменными преобразователями. Пределы измерения для каждого преобразователя с учетом перекрытия и запаса по краям диапазона приведены в табл. 2.
Таблица 2
|
Номер преобразователя |
Положение переключателя ПОДДИАПАЗОН
|
Пределы измерений магнитной индукции, мТл
|
Резонирующие ядра |
|
2С |
2 |
56,8мТл - 125,3мТл |
|
|
ЗС |
3 |
125мТл - 317,8мТл |
НI (протоны) |
|
ЗС |
ЗА |
317,1мТл - 702мТл |
|

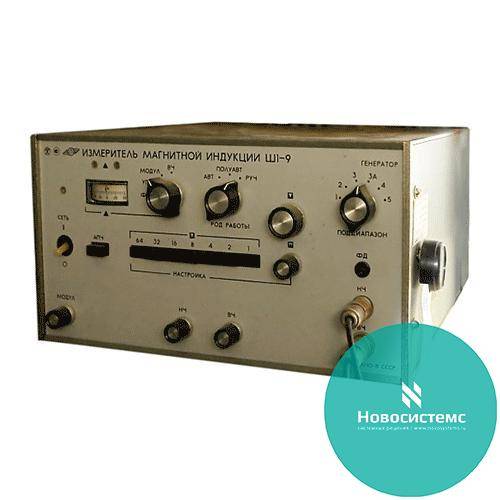

Прибор Ш1-9 имеет встроенный цифровой индикатор отсчета вели чины измеряемого магнитного поля в единицах магнитной индукции, а также выход для подключения внешнего частотомера. При этом разность результатов измерения частоты встроенным цифровым индикатором и частотомером не превышает ±(0,003+0,1/Визм) % где Визм - показания цифрового индикатора.
Прибор Ш1-9 имеет встроенный осциллографический индикатор для наблюдения сигнала ЯМР, а также выход для подключения внешнего осциллографа. При этом разность показаний при работе с осциллографом и внутренним индикатором сигнала ЯМР не превышает ±0,003% от измеряемого значения магнитной индукции.
Прибор Ш1-9 обеспечивает измерение магнитной индукции в полях с неоднородностью до 0,05% на 1 см. При этом отношение сигнала к шуму не менее 1,5. Погрешность при измерении магнитной индукции не превышает:
1) ±(0,01 + 0,1/Визм) % при неоднородности магнитного поля не более 0,02 % на 1 см, где Визм - измеряемая магнитная индукция, мТл;
2) ±0,1% при неоднородности магнитного поля в пределах (0,02-0,05)% на 1 см.
Прибор Ш1-9 обеспечивает контроль уровня напряжения высокой частоты, контроль УПТ, тока модуляции и выходного напряжения фазового детектора, а также контроль калибровки цифрового индикатора и установки луча осциллографического индикатора. Максимальная индукция поля модуляции, создаваемого преобразователями, не менее 1 мТл. Прибор Ш1-9 обеспечивает автоматическое поддержание условий ЯМР при изменении магнитной индукции на ±0,05% для значений магнитной индукции от 100 до 700 мТл при неоднородности поля не более 0,02% на 1 см и отношении сигнала к шуму не менее 5. При этом погрешность измерения магнитной индукции не превышает ±0,02%.
Прибор Ш1-9 обеспечивает автоматический поиск сигнала ЯМР при измерении магнитной индукции постоянных магнитных полей от 50 до 500 мТл в межполюсных зазорах постоянных магнитов и электромагнитов при неоднородности поля не более 0,02% на 1 см и отношении сигнала к шуму не менее 5.
Прибор Ш1-9 обеспечивает полуавтоматический поиск сигнала ЯМР при измерении магнитной индукции постоянных магнитных полей от 50 до 500 мТл в межполюсных зазорах постоянных магнитов и электромагнитов. Прибор Ш1-9 обеспечивает на гнездах ФД "┴" управляющее напряжение для системы стабилизации полей электромагнитов не менее плюс 1В и не более минус 1В при нагрузке 1кОм и отношении сигнала к шуму не менее 5.
Значение частоты выходного напряжения на гнезде "5 МГц" равно (5±25·10-6) МГц. Прибор Ш1-9 обеспечивает технические характеристики по истечении времени установления рабочего режима, равного 15 мин. Прибор Ш1-9 допускает непрерывную работу в рабочих условиях в течение 8 ч при сохранении своих технических характеристик. Время непрерывной работы не включает в себя время установления рабочего режима.
Питание прибора Ш1-9 осуществляется от сети переменного тока напряжением (220±22) В, частотой (50±0,5) Гц. Мощность, потребляемая от сети при номинальном напряжении, не более 120 ВА. Габаритные размеры, мм, не более: генератора - 330x223x338; индикатора - 330x183x338; ящика укладочного для генератора - 580x301x446; ящика укладочного для индикатора - 580x301x446; ящика транспортного для генератора -752х532х560; ящика транспортного для индикатора - 752x532x560. Масса, кг, не более: генератора - 13; индикатора - 10; генератора и комплекта ЗИП в транспортном ящике - 70; индикатора в транспортном ящике - 60.
