Назначение устройства для определения тока КЗ в цепях постоянного тока ИМПУЛЬС

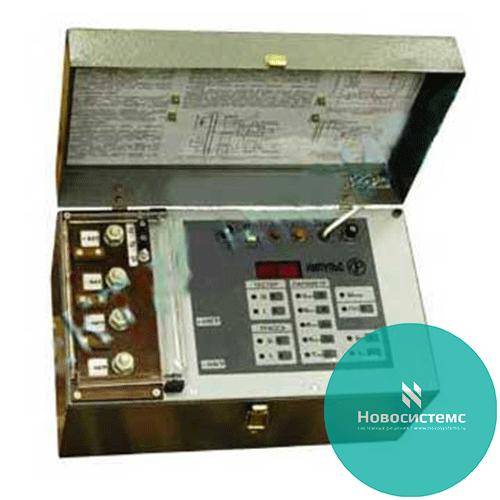

Устройство определения тока короткого замыкания в сетях постоянного тока «Импульс» предназначено для определения тока короткого замыкания на шинах и присоединениях сетей постоянного тока напряжением 24 – 220 В с целью выбора уставок защитных автоматов и плавких предохранителей. Устройство «Импульс»фиксирует также длительность короткого замыкания до момента отключения его элементами защиты, как правило, дополнительным автоматическим выключателем. + Комплект автоматов.

Особенности устройства для определения тока КЗ в цепях постоянного тока ИМПУЛЬС

  • За один цикл измерения определяет ток при коротком замыкании в конце присоединения и рассчитывает значение тока в начале присоединения, в месте подключения устройства.
  • В части воздействия механических факторов устройство соответствует группе М1 по ГОСТ 17516.1-90.
  • Соответствует исполнению IP20 по ГОСТ 14254-80, кроме выводов подключения.
  • Подключается в разрыв цепи проверяемого присоединения совместно с дополнительным автоматическим выключателем, предназначенным для отключения тока КЗ.
  • Встроенная самодиагностика, проходит автоматически после включения питания.
  • Позволяет осуществлять пробный пуск без устраивания короткого замыкания от кнопки клавиатуры с целью проверки правильности подключения и работы устройства, а также измерения тока нагрузки присоединения.
  • Cохраняет работоспособность при отклонениях питающего напряжения от 0,85 до 1,1 номинального значения 220 В переменного тока.
  • Электрическая прочность изоляции цепей п. 1.3.15. обеспечивает отсутствие ее пробоя и перекрытия при подаче в течение 60 с испытательного напряжения 1500 В переменного тока частоты 50 Гц.

Технические характеристики устройства для определения тока КЗ в цепях постоянного тока ИМПУЛЬС

Параметр Значение
Питание напряжение 220 В
частота 50 Гц
Максимальное значение по току до 2000 А
Максимальное значение по напряжению до 300 В
Электрическое сопротивление изоляции цепей оперативного питания, а также входных измерительных цепей токов и напряжений относительно корпуса и между собой не менее 10 МОм
Диапазон рабочих температур от –10 до +45°С
Вывод на индикатор
  • Измеренное значение тока короткого замыкания присоединения Iимп, А;
  • Измеренное значения напряжения присоединения до момента короткого замыкания Uсети, В;
  • Измеренное значения напряжения присоединения в момент короткого замыкания Uимп, В;
  • Иизмеренная длительность существования короткого замыкания по уровню 0,5 от максимально амплитуды импульса тока Тимп, с;
  • Рассчитанное значение тока короткого замыкания в точке подключения устройства Iсети, кА;
  • Рассчитанное значение сопротивления полной цепи при КЗ в конце присоединения Rимп, Ом;
  • Рассчитанное значение сопротивления сети до точки подключения устройства Rсети, Ом;
  • Мгновенные значения измеренного тока КЗ в процессе короткого замыкания с интервалом 0,5 мс (Трасса I), А;
  • Мгновенные значения измеренного напряжения в процессе короткого замыкания с интервалом 0,5 мс (Трасса U), В.

Во всех режимах обеспечивается возможность многократного считывания всей имеющейся информации.

Примечание: Значения измеренных и рассчитанных параметров хранятся до нового пуска КЗ или выключения питания.
Средняя относительная аппаратная погрешность при измерении тока КЗ и напряжения присоединения не превышает 3%
Дополнительная аппаратная погрешность устройства при изменении температуры окружающей среды в рабочем диапазоне не превышает 2%
Режимы работы 1. Режим тестера входного напряжения, при котором на индикаторе устройства индицируется текущее значение входного напряжения.
2. Режим тестера входного тока, при котором на индикаторе устройства индицируется текущее значение тока присоединения (при условии предварительного открытия тиристора).
3. Режим создания КЗ, при котором сначала производится закорачивание цепи, а затем, после срабатывания защиты, расчет измеренных значений и вывод их на индикатор для просмотра по требованию оператора.
Наработка на отказ устройства 5000 часов
Потребление по цепи питания при номинальном напряжении 220 В не превышает 30 Вт
Габаритные размеры устройства, мм 240 × 420 × 250
Масса устройства, кг, не более 12
