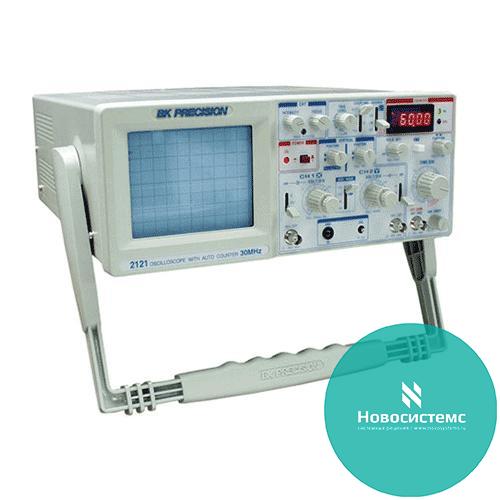

ВЕРТИКАЛЬНОЕ ОТКЛОНЕНИЕ (КАНАЛ 1 И КАНАЛ 2)
|
|
Чувствительность
|
от 5 мВ/дел. до 5 В/дел., от 1 мВ/дел. до 1 В/дел., x 5
|
|
Делитель
|
10 ступеней с шагом 1-2-5. Управление с помощью верньера предусматривает полную регулировку между ступенями.
|
|
Погрешность
|
± 3%, ± 5% при усилении x 5
|
|
Входное сопротивление
|
1 МОм ± 2%
|
|
Входная емкость
|
25 пФ ± 10% пФ
|
|
Полоса пропускания
|
от 5 мВ до 5 В/дел., DC - 30 МГц (-3 дБ) при усилении x 5: DC - 10 МГц (-3 дБ)
|
|
Время нарастания
|
12 нс (выброс менее 5%)
|
|
Рабочие режимы
|
CH 1: Канал 1, один луч
|
|
CH 2
|
Канал 2, один луч
|
|
ALT
|
Два луча, попеременно
|
|
CHOP
|
Два луча, поочередно
|
|
ADD
|
Алгебраическая сумма Канал 1+ Канал 2
|
|
Обращение полярности
|
Только Канал 2
|
|
Макс. вход. напряжение
|
400 В (DC + AC от пика до пика)
|
|
РАЗВЕРТКА
|
|
Скорость развертки
|
от 0,1 мкс/дел. до 2 с/дел., 23 ступени с шагом 1-2-5, управление с помощью верньера предусматривает полную регулировку времени развертки между ступенями.
|
|
Погрешность
|
± 3%
|
|
Растяжка развертки
|
x 10
|
|
СИНХРОНИЗАЦИЯ
|
|
Режимы
|
Авто (свободный ход) или ждущий, TV-H, TV-V
|
|
Источники
|
Канал 1, Канал 2, Сеть, Переменный, Внешний
|
|
Макс. напряжение при внешнем запуске
|
300 В (DC + AC от пика к пику)
|
|
|
|
|
Связь по входу сигнала запуска
|
AC 30 Гц - 30 МГц
|
|
TV-H
|
Используется для запуска по кадровому синхроимпульсу TV-сигнала
|
|
TV-V
|
Используется для запуска по строчному синхроимпульсу TV-сигнала
|
|
ЧУВСТВИТЕЛЬНОСТЬ СИНХРОНИЗАЦИИ
|
|
Фильтр
|
Полоса пропускания Внут. Внеш.
|
|
AUTO
|
100 Гц – 30 МГц 1,5 дел. 100 мВ
|
|
Norm
|
DC – 30 МГц 1,5 дел. 100 мВ
|
|
TV-V
|
20 Гц – 1 кГц 100 мВ
|
|
TV-H
|
1 кГц – 100 кГц 0,5 дел 100 мВ
|
|
ГОРИЗОНТАЛЬНОЕ ОТКЛОНЕНИЕ (вход через канал 2)
|
|
Режим X-Y
|
Коммутируемое переключение с помощью переключателя X-Y. CH1: ось X
|
|
CH2
|
Ось Y
|
|
Чувствительность
|
Такая же, как по вертикальному каналу 1
|
|
Входной импеданс
|
Такой же, как по вертикальному каналу 1
|
|
Полоса пропускания
|
Обычно, DC – 1 МГц (- 3 дБ)
|
|
Разность фаз X-Y
|
Около 30 при частоте 50 кГц
|
|
Макс. вход. напряжение
|
Такое же, как по вертикальному каналу 1
|
|
ЧАСТОТОМЕР
|
|
Разрешение экрана
|
Автовыбор в диапазоне 0,001 Гц – 1 кГц, в зависимости от частоты
|
|
Диапазон частотомера
|
0,1 Гц – 50 МГц
|
|
Макс. внеш. напряжение
|
300 В AC + DC от пика к пику
|
|
Погрешность
|
+ 0,01% + 1 знак или 1/99999 + 1 знак
|
|
Временная развертка
|
18,432 МГц + 10 ppm (230 ± 50)
|
|
Чувствительность Примечание:
|
|
– Частотомер должен быть настроен на режим «DC COUPLING», тогда входной сигнал будет < 10 Гц
|
|
– Частотомер управляется через источники синхронизации CH1,CH2 или EXT
|
|
Режим
|
Диапазон
|
Чувствительность
|
|
ВНУТ.
|
2 Гц – 40 МГц
|
> 1 дел
|
|
ВНУТ.
|
1 Гц – 45 МГц
|
> 2 дел
|
|
ВНУТ.
|
0,2 Гц – 50 МГц
|
> 3 дел
|
|
ВНЕШ.
|
10 Гц – 50 МГц
|
> 200 мВ, среднеквадратичное знач.
|
|
ВНЕШ.
|
1 Гц – 50 МГц
|
> 400 мВ, среднеквадратичное знач.
|
|
ЭЛТ
|
|
Тип
|
Прямоугольный, с внутренней масштабной сеткой
|
|
Рабочая область
|
8 x 10 дел. (1 дел. = 1 см)
|
|
Ускоряющее напряжение
|
2 кВ
|
|
Люминофор
|
P31
|
|
Поворот луча
|
Электрический, регулируется с передней панели
|
|
Другие характеристики
|
|
Калибровочный сигнал
|
1 кГц (± 10%), положительный меандр, 2 В пик-пик, ±3%
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Соответствие заявленным характеристикам
|
от 500 до 95 0 по Фаренгейту (100 - 350 С), при относительной влажности £ 85%
|
|
Работа на полной мощности
|
от 320 до 104 0 по Фаренгейту (00 - 400 С), при относительной влажности £ 85%
|
|
Хранение
|
от -40 до 158 0 по Фаренгейту (-200 - 700 С)
|
|
Питание
|
100/120/220/240 В AC ± 10%, 50/60 Гц, около 40 Вт
|
|
Размеры (Ш x В x Г)
|
7 x 14,5 x 17,25 дюйма (180 x 370 x 440 мм)
|
|
Масса
|
17,2 фунта (7,8 кг)
|
