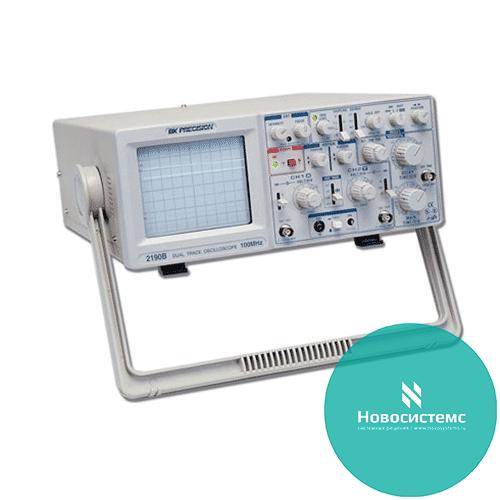

ВЕРТИКАЛЬНОЕ ОТКЛОНЕНИЕ (КАНАЛ 1 И КАНАЛ 2)
|
|
Чувствительность
|
5 мВ/дел. - 5 В/дел, 1 мВ/дел. - 1 В/дел (при x5MAG)
|
|
Делитель
|
10 калиброванных ступеней с шагом 1-2-5. Управление с помощью верньера предусматривает полную регулировку чувствительности между ступенями, диапазон регулировки 1/1—1/2,5.
|
|
Погрешность
|
± 3%, ± 5% при x5MAG
|
|
Входной импеданс
|
1 МОм ± 3%
|
|
Входная емкость
|
25 пФ ± 10% пФ
|
|
Полоса пропускания
|
DC: DC - 100 МГц (-3 дБ) при уставке 10 мВ/дел
|
|
Время нарастания
|
12 нс (выброс менее 5%)
|
|
Усиление x5
|
DC - 20 МГц (- 3 дБ)
|
|
Время задержки сигнала
|
Плавная регулировка
|
|
Характеристики меандра
|
Выброс менее 5%, диапазон 10 мВ/дел
Другие диапазоны в пределах дополнительных 5%
|
|
Макс. вход. напряжение
|
400 В (DC + AC от пика до пика)
|
|
УСИЛИТЕЛИ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
|
|
Режимы
|
CH1, CH2, Dual, Add
|
|
Время задержки между каналами
|
В пределах 1 нс между каналами 1 и 2
|
|
Взаимные наводки
|
30:1 при частоте 100 кГц
|
|
РАЗВЕРТКА
|
|
Режимы работы
|
|
|
А
|
Развертка А
|
|
В
|
Задержанная развертка В
|
|
В TRIGGERED
|
Задержка запуска развёртки В
|
|
A Time Base (Временная развертка А)
|
|
Режим развертки
|
5 с/дел – 20 нс/дел, 23 ступени с шагом 1-2-5 с плавной регулировкой
|
|
Погрешность
|
± 3%
|
|
Время задержки
|
Начальная точка: 0,5 дел + 0,3 дел
Конечная точка: 10 дел + 1 дел
|
|
Джиттер задержки
|
В пределах 1/10 000 от времени полной развертки
|
|
СИНХРОНИЗАЦИЯ
|
|
Триггер А
|
|
|
Источники
|
Канал 1, Канал 2, Сеть, Переменный, Внешний
|
|
Чувствительность
|
30 Гц – 110 МГц
|
|
TV-H
|
3 кГц – 100 кГц
|
|
TV-V
|
20 Гц – 30 кГц
|
|
Полярность
|
+ или -
|
|
Триггер В
|
Триггер А является также триггером В
|
|
ВНЕШНИЙ ЗАПУСК
|
|
Входной импеданс
|
1 мОм, 30 пФ
|
|
Макс. вход. напряжение
|
300 В (DC + AC от пика до пику)
|
|
УСИЛИТЕЛЬ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
|
|
Режим X-Y
|
Ось X = Канал 1; Ось Y = Канал 2
|
|
Чувствительность
|
5 мВ/дел. - 5 В/дел, Канал 1 и Канал 2
|
|
Погрешность
|
± 3% калиброванного положения, ± 6% при x10MAG
|
|
Полоса пропускания
|
DC - 2 МГц (- 3 дБ)
|
|
ВЫХОД CH2 (Y)
|
|
Выходное напряжение
|
Примерно 100 мВ/дел при разомкнутой цепи
Примерно 50 мВ/дел при 50 Ом
|
|
Полоса пропускания
|
50 Гц – 30 МГц
|
|
Выходной импеданс
|
Около 50 Ом
|
|
ЭЛТ
|
|
Тип
|
Прямоугольный, с внутренней масштабной сеткой
|
|
Рабочая область
|
8 x 10 дел. (1 дел. = 1 см)
|
|
Ускоряющее напряжение
|
15 кВ
|
|
Люминофор
|
P31
|
|
Освещение шкалы
|
Отсутствует
|
|
Поворот луча
|
Электрический, регулируется с передней панели
|
|
Другие характеристики
|
|
Ось Я (модуляция яркости луча)
|
Чувствительность: 3 В или больше; TTL-уровень
Отрицательная полярность увеличивает яркость kexf
|
|
Входной импеданс
|
15 кОм
|
|
Использ. диапазон частот
|
DC - 3,5 МГц
|
|
Макс. вход. напряжение
|
20 В (DC + AC от пика до пику)
|
|
CAL/Probe compensation (Калибратор/Компенсатор пробника)
|
|
Форма сигнала
|
Положительный меандр
|
|
Выходное напряжение
|
0,5 В пик-пик ± 3%
|
|
Частота
|
Около 1 кГц
|
|
Скважность
|
50 ± 5%
|
|
Питание
|
100/120/220/240 В AC ± 10%, 50/60 Гц, примерно 55 Вт
|
|
Размеры (В x Ш x Г)
|
12,76 x 15,68 x 5,2 дюйма (324 x 398 x 132 мм)
|
|
Масса
|
18,7 фунта (8,5 кг)
|
