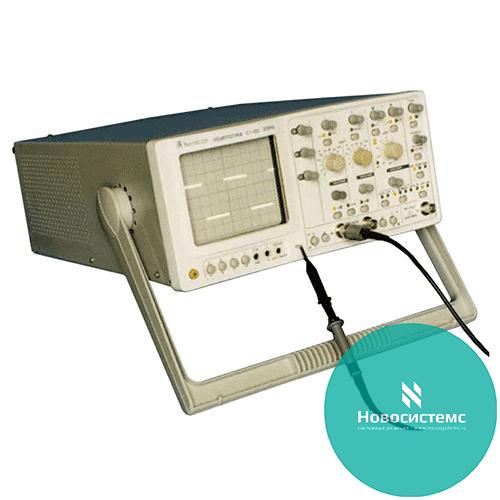

С1-160/1 осциллограф двухканальный

С1-160/1 осциллограф двухканальный
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
52 540 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Осциллограф С1-160/1  предназначен для визуального наблюдения электрических сигналов в полосе частот от 10 Гц до 20, 25 МГц и измерения электрических сигналов в реальном масштабе времени в диапазоне напряжений от 4 мВ до 40 В и длительностью от 40 нс до 1 с в полосе частот от 10 Гц до 25 МГц для С1-160 и в полосе частот от 10 Гц до 20 МГц для С1-160/1.

Область применения С1-160/1: производство, эксплуатация, ремонт и наладка различной радиоэлектронной аппаратуры.

Основные данные С1-160/1

  • Вертикальное отклонение
  •  Количество каналов 2
  •  Полоса пропускания 25 МГц(для С1-160) 20 МГц(для С1-160/1)
  •  Коэффициенты отклонения 1 мВ/дел - 5 В/дел
  •  Пределы допускаемой основной относительной погрешности коэффициентов отклонения ± 4 %
  •  для положений 1 мВ/дел и 2 мВ/дел ± 5 %
  •  Время нарастания ПХ ≤ 14 нс (для С1-160), 17,5 нс (для С1-160/1)
  • время установления 75 нс
  • выброс 9 %
  • неравномерность 3 %
  • неравномерность на участке установления 9 (15 – для 5 В/дел) %
  •  Входной импеданс 1 МОм/30 пФ
  •  Диапазон измеряемых напряжений от 4 мВ до 40 В
  • Горизонтальное отклонение
  •  Коэффициенты развертки 0,1 мкс/дел - 100 мс/дел
  •  Погрешность установки ± 5,0 % без растяжки и ± 6,0 % с растяжкой
  •  Режимы развёртки внутренняя/ внешняя / от сети
  •  Полоса пропускания тракта горизонтального отклонения в режиме развертки внешним сигналом от 20 Гц до 3 МГц
  • Диапазон наблюдения вольт-амперных характеристик в режиме тестера компонентов (для С1-160)
  •  Диапазон наблюдаемых ВАХ
  • по напряжению (ось X) ±12 В
  • по току (ось Y) ±12 мА

Экран 80х100 мм
Ширина линии луча 0,8 мм
Питание 220 В ± 10 % , 50 Гц
Средняя наработка на отказ 5000 ч
Габаритны 410 х 310 х 145 мм
Масса  С1-160/1 7,5 кг
