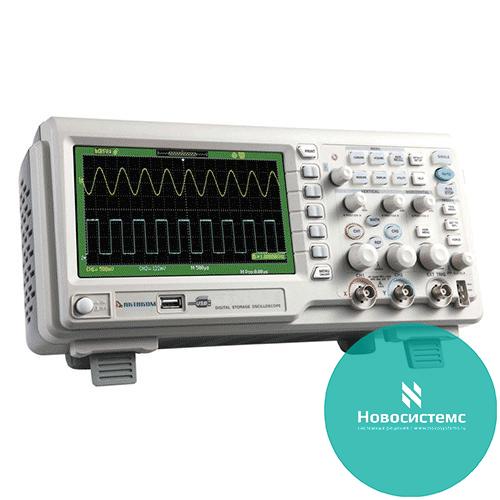

Вход |
|
Входная связь |
переменный ток (AC), постоянный ток (DC), заземление (GND) |
|
Входное сопротивление |
DC: 1 MОм ± 2% || 17 пФ ± 3 пФ
AC: 1,2 MОм ± 2% || 17 пФ ± 3 пФ, ≤100 мВ/дел
1,0 MОм ± 2% || 17 пФ ± 3 пФ, >100 мВ/дел |
|
Макс. входное напряжение |
± 400 В PK-PK CAT I |
|
Аттенюатор пробника |
1×, 10× |
|
Аттенюатор осциллографа |
1×, 10×, 100×, 1000× |
|
Горизонтальная система |
|
Частота семплирования |
1 К: 500 Мвыб/с, 2 К: 250 Мвыб/с (для моделей ADS1000CL+) |
1 К: 1 Гвыб/с, 2 К: 500 Мвыб/с (для моделей ADS1000CML) |
1 К: 1 Гвыб/с, 2 К: 1 Гвыб/с (для моделей ADS1202CML) |
|
Эквивалентная частота семплирования |
50 Гвыб/с |
|
Режимы показателей измерений |
основное, окно, изменение размера окна, развертка, x-y |
|
Точность развёртки |
±100 м.д., измеренные через интервал 10 мс |
|
Временное окно |
18 дел. |
|
Вертикальная система |
|
Точность |
2 мВ-10 В/дел на входе BNC (1-2-5 последовательно)
2 мВ-5 В/дел на входе BNC (для моделей ADS1202CML и ADS1000CL+)
|
|
Диапазон смещения напряжения канала |
2 мВ-200 мВ: ±1,6 В
206 мВ-10 В: ±40 В при диапазоне постоянного усиления и диапазоне переменного усиления |
|
Разрешение по вертикали |
8 бит |
|
Количество каналов |
2 |
|
Равномерность полосы пропускания |
DC-10% установленной ПП: ±1 дБ
10%-50% установленной ПП: ±2 дБ
50%-100% установленной ПП: ±3 дБ |
|
Нижняя граничная частота (AC - 3 дБ) |
≤10 Гц (на входе BNC) |
|
Шумы: Pk-Pk для записи 3K |
≤0,6 дел. для средн. 10 Pk-Pk показаний при диапазоне постоянного усиления
≤0,7 дел. для средн. 10 Pk-Pk показаний, диапазон переменного усиления |
|
SFDR, включая гармоники |
≥40 дБ |
|
Точность усиления DC |
< ±3,0%: 5 мВ/дел. до 5В/дел. при диапазоне постоянного усиления
< ±4,0%: типичная для 2 мВ/дел. и диапазон переменного усиления |
|
Точность измерений DC: все настройки усиления ≤100 мВ/дел. |
± [3%×(|показания|+|смещение|) +1% |смещение| +0,2 дел.+2 мВ] |
|
Точность измерений DC: все настройки усиления >100 мВ/дел. |
±[3%X (|показания|+|смещение|) +1% |смещение| +0,2 дел. + 100 мВ] |
|
Математические функции |
cложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) |
|
БПФ |
окна: Ханнинг, Хамминг, Блэкман, Прямоугольное |
|
Ограничитель полосы пропускания |
20 MГц ±40% станд. (Заметка: ПП ограничена ниже 20 MГц ± 40% при использовании X1) |
|
Система синхронизации |
|
Способы синхронизации |
по фронту, по продолжительности импульса, по видеосигналу, задержка, внешняя |
|
Режимы синхронизации |
авто, нормальная, однократная |
|
Источник синхронизации |
К1-2, EXT, EXT/5, AC Line |
|
Соединение синхронизации |
AC, DC, LF rej, HF rej |
|
Диапазон уровня синхронизации |
К1, К2:±6 дел. с центра дисплея
EXT:±1,2 В
EXT/5:± 6 В |
|
Точность синхронизации для сигналов временем нарастания/спадания фронта ≥20 нс |
Внутренняя:±(0,2 дел.× В/дел.)(±4 дел. с центра дисплея)
EXT: ±(6% настроек + 40 мВ)
EXT/5:±(6% настроек + 200 мВ) |
|
Синхронизация по фронту |
задержка: увеличенная, пониженная, увеличенная и пониженная |
|
Синхронизация по продолжительности импульса |
режим синхронизации: положительная (>,<,=) и отрицательная (>,<,=), продолжительность импульса
диапазон продолжительности импульса: 20 нс-10 с |
|
Синхронизация по видеосигналу |
поддерживает сигналы: PAL/СAM, NTSC
условия синхронизации: четное поле, нечетное поле, все поля, поле ... (номер) |
|
Синхронизация по задержке |
задержка до (>,<,=) и после (>,<,=) сигнала
время: 20 нс-10 с |
|
Внешняя синхронизация |
К1, виды синхронизации: по фронту, по импульсу, по видеосигналу, задержка
К2, виды синхронизации: по фронту, по импульсу, по видеосигналу, задержка |
|
Панель управления |
|
Автоматические настройки |
авт. настройка вертикальной, горизонтальной систем и позиции синхронизации |
|
Сохранение/воспроизведение |
поддерживает сохранение до 20 видов настроек и 20 осциллограмм, воспроизведение и сохранение на флэш-накопителе USB |
|
Система сбора данных |
|
Виды семплирования |
режим реального времени и эквивалентный режим |
|
Режимы семплирования |
выборка, пиковые измерения, средн. |
|
Средняя величина |
4, 16, 32, 64, 128, 256 |
|
Система измерения |
|
Автоматические измерения |
Bпп, Вамп, Вмакс, Вмин, Вверх, Внижн, Всредн., Bсреднеквадр., отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, задержка до и после сигнала, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка |
|
Курсорные измерения |
режим ручной настройки, трэк и автоматические измерения |
|
Дисплей |
|
Режим просмотра |
цветной 7" (145 мм) ЖКД |
|
Разрешение |
480 × 234 пикселов |
|
Режим просмотра сигнала |
точечный, векторный |
|
Время просмотра сигнала в точечном или векторном режиме |
выкл., 1 с, 2 с, 5 с, постоянно |
|
Время отображения меню |
2 с, 5 с, 10 с, 20 с, постоянно |
|
Режим сохранения экрана |
1 мин., 2 мин., 5 мин., 10 мин.,15 мин., 30 мин., 1 ч., 2 ч., 5 ч., выкл. |
|
Интерполяция сигнала |
Sin(x)/x, прямолинейный |
|
Цветовая модель |
нормальная, инвертированная |
|
Интерфейс |
USB хост, USB, RS-232, выход для функции "годен/негоден" |
|
Питание |
|
Входное напряжение |
100-240 В AC, CAT II, авт. выбор |
|
Диапазон частот |
от 45 Гц до 440 Гц |
|
Потребляемая мощность |
50 Вт |
|
Общие характеристики |
|
Габариты ( Ш × В × Т), мм |
399 × 148,5 × 110,5 |
|
Вес |
2,4 кг
|
