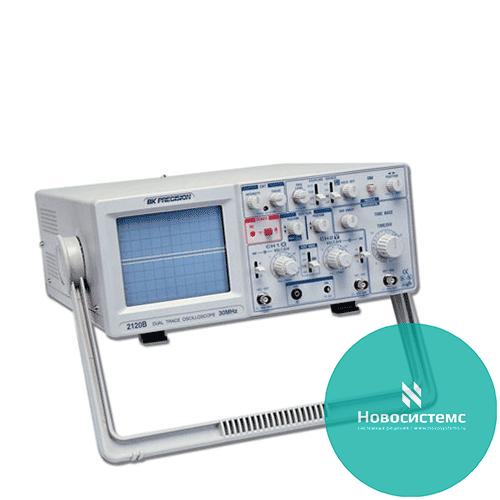

ВЕРТИКАЛЬНОЕ ОТКЛОНЕНИЕ (КАНАЛ 1 И КАНАЛ 2)
|
|
Чувствительность
|
от 5 мВ/дел. до 5 В/дел., 1 мВ/дел., с усилением x5
|
|
Погрешность
|
от 5 мВ/дел. до 5 В/дел., ± 3% (усиление x5), ± 5%
|
|
Входной импеданс
|
1 МОм ± 2%, 25 пФ ± 10%
|
|
Полоса пропускания
|
0 - 40 МГц (-3 дБ), 0 - 7 МГц (-3 дБ) при усилении x5
|
|
Время нарастания
|
8,8 нс (выброс менее 5%)
|
|
Рабочие режимы
|
Канал 1; Канал 2; Каналы 1 и 2 прерывисто/поочерёдно, суммирование каналов
|
|
Частота переключения в режиме CHOP
|
Приблизительно, 250 кГц
|
|
Макс. входное напряжение
|
400 В (DC + AC от пика до пика)
|
|
РАЗВЕРТКА
|
|
Скорость развертки
|
от 0,2 мкс/дел. до 0,2 с/дел., 20 ступеней из ряда 1-2-5, предусмотрено управление с помощью верньера
|
|
Погрешность
|
± 3%
|
|
Растяжение развертки
|
x 10
|
|
Задержка
|
5:1, плавная регулировка
|
|
СИНХРОНИЗАЦИЯ
|
|
Режимы
|
Автоматический, ждущий
|
|
Источники
|
Канал 1, Канал 2, Сеть, Внешний, Переменный
|
|
Связь с источником
|
AC, TV-V, TV-H, NORM
|
|
ГОРИЗОНТАЛЬНОЕ ОТКЛОНЕНИЕ
(вход через канал внешнего запуска EXTTRIG)
|
|
Режим X-Y
|
Канал 1: Ось Y; Канал 2: Ось X
|
|
Чувствительность
|
Такая же, как по вертик. каналу 1
|
|
Погрешность
|
Ось Y ± 3%, ось X ± 6%,
|
|
Входной импеданс
|
Такой же, как по вертик. каналу 1
|
|
Полоса пропускания
|
0 - 1 МГц (-3 дБ)
|
|
ЭЛТ
|
|
Рабочая область
|
6 дюймов по диагонали, прямоугольный экран с внутренней масштабной сеткой
8 x 10 дел. (1 дел. = 1 см)
|
|
Ускоряющее напряжение
|
12 кВ
|
|
Поворот луча
|
Регулируется с передней панели
|
|
Люминофор
|
В31
|
|
Другие характеристики
|
|
Калибровочный сигнал
|
1 кГц, положительный меандр, 2 В пик-пик, ± 3%
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Температура, при которой гарантируются параметры
|
от 500 до 95 0 по Фаренгейту (100 - 350 С), при относительной влажности £ 85%
|
|
Работа на полной мощности
|
от 320 до 104 0 по Фаренгейту (00 - 400 С), при относительной влажности £ 85%
|
|
Хранение
|
от -40 до 158 0 по Фаренгейту (-200 - 700 С)
|
|
Питание
|
100/120/220/240 В ± 10%, 50/60 Гц, примерно 38 Вт
|
|
Размеры (В x Ш x Г)
|
12,8 x 15,7 x 5,2 дюйма (324 x 398 x 132 мм)
|
|
Масса
|
16,8 фунтов (7,6 кг)
|
