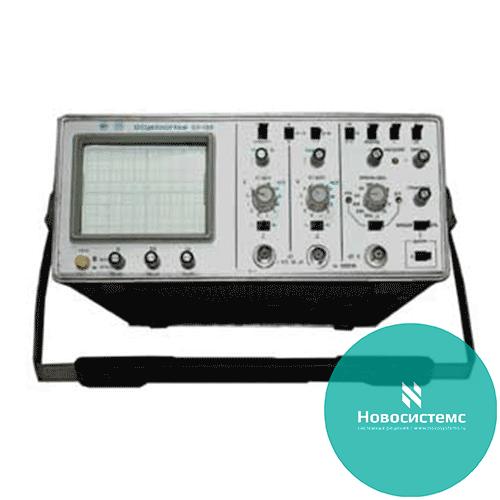

С1-125 осциллограф универсальный двухканальный
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Осциллограф универсальный С1-125 позволяет исследовать электрические сигналы путем визуального наблюдения и измерения амплитудных и временных параметров по шкале экрана электронно-лучевой трубки (ЭЛТ) в полосе частот до 10 МГц в лабораторных, цеховых и полевых условиях (жесткие условия эксплуатации).
Производство данных приборов прекращено! Поставляются приборы складского хранения с восстановленным ресурсом и обязательной государственной поверкой.
Возможно сопоставление и измерение формы и параметров двух сигналов, подаваемых на каналы А и Б.
Основные данные С1-125
- Вертикальное отклонение
- Число каналов 2
- Полоса пропускания (0 - 10) МГц
- Коэффициент отклонения 1 мВ/дел - 5 В/дел
- Основная погрешность ±4%
-
Максимально допустимое суммарное значение постоянного и переменного напряжения:
- при закрытых входах 100 В
- на открытом входе 90 В
- с делителем 1:10 300 В
- Время нарастания ПХ 35 нс
- Входное сопротивление 1 МОм
-
Входная емкость:
- при непосредственном входе 30 пФ
- с делителем 1:10 12 пФ
- Режим работы: канал А при синхронизации развертки от канала А, канал Б при синхронизации развертки от канала Б, канал А и Б в режиме поочередной или прерывистой коммутации, сложение сигналов каналов А и Б, изменение полярности сигналов канала А
- Горизонтальное отклонение
-
Коэффициент развертки 20 нс/дел - 0,5 с/дел
- основная погрешность ±4%
- погрешность при использовании растяжки ±5%
- Растяжка развертки 5 раз
- Режим работы развертки: автоколебательный, ждущий
-
Синхронизация:
- диапазон частот 10 Гц - 10 МГц
- источники: внутренняя, внешняя, сеть
- амплитуда внешней синхронизации (0,2 - 5) В
- Калибратор
- Форма: меандр
- Амплитуда (0,6 ± 0,006) В
- Частота (1000 ± 10) Гц
Два канала
– Жесткие условия эксплуатации
- Размер ЭЛТ 60х80 мм (8х10 делений)
- Ширина луча 0,8 мм
- Питание: 220 В, 50 Гц; =27 В
- Потребляемая мощность 35 В·А; 21 Вт
- Габариты 260х120х360 мм
- Масса С1-125 4,9 кг
Для того чтобы купить Осциллограф С1-125, оформите заказ через сайт или свяжитесь с менеджером по телефону в Москве: +7 (495) 647-79-79. Звоните также и в том случае, если хотите предварительно уточнить наличие и цену устройства.
