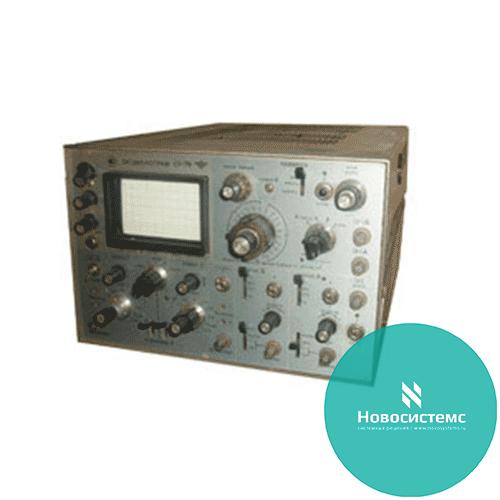

С1-79 — универсальный осциллограф

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

33 000 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

«НОВОСИСТЕМС» реализует надежные осциллографы. В нашем ассортименте есть модель С1-79, которая востребована у заказчиков. Её используют для оценки характеристик периодических электрических процессов, отличающихся друг от друга:

частотами повторения;
величинами амплитуд;
длительностями.

Достоинства модели С1-79:

два канала;
погрешность не превышает 4 %;
полоса пропускания варьируется в диапазоне от 0 до 10 000 кГц;
универсальность — подходит для профессионального и частного применения.

Для оформления заказа воспользуйтесь сервисами интернет-магазина «НОВОСИСТЕМС» или свяжитесь с нашим специалистом по телефону.

Технические характеристики С1-79

Параметры				Значения
Количество каналов				2
Тракт вертикального отклонения	Режимы работы			Канал I; канал II; прерывисто; поочередно; суммирование
	Время нарастания переходной характеристики	В режиме каналов I и II	во всех положениях переключателя «V/ДЕЛ.»	3.5 нс
			с делителем 1:10 в положениях «2», «5» переключателя «V/ДЕЛ.»	5 нс
			с делителем 1:10 в остальных положениях переключателя «V/ДЕЛ.»	4.5 нс
		В положении «5 МГц» переключателя «ПОЛОСА»		70 нс
		В режиме каналов I и II	в положениях «2», «5» переключателя «V/ДЕЛ.»	6.5 нс
			в остальных положениях переключателя «V/ДЕЛ.»	5.5 нс
			с делителем 1:10 в положениях «2», «5» переключателя «V/ДЕЛ.»	7 нс
			с делителем 1:10 в остальных положениях переключателя «V/ДЕЛ.»	6.5 нс
	Выброс на переходной характеристике в каналах I и II	Во всех положениях переключателя «V/ДЕЛ.»		8%
		С делителем напряжения 1:10		10%
	Время установления переходной характеристики			не более 15 нс
	Спад вершины переходной характеристики при закрытом входе каналов I и II			не более 10%
	Неравномерность вершины переходной характеристики			не более 2%
	Коэффициенты отклонения каналов I и II		Диапазон	2 мВ/дел … 5 В/дел
			Шаг	1-2-5
	Основная погрешность коэффициентов отклонения		без делителя	не более ±3%
			с делителем 1:10	не более ±5%
	Плавная регулировка коэффициента отклонения			не менее 2.5 раз
	Смещение луча из-за дрейфа каналов I и II после 15 мин. прогрева		в течение 1 мин при кратковременном дрейфе	0.5 мВ (2 мм)
			в течение 1 ч при долговременном дрейфе	4 мВ (16 мм)
	Допускаемое суммарное значение постоянного и переменного напряжений на закрытых входах каналов I и II		без делителя	не более 100 В
			с делителем 1:10	не более 150 В
	Максимальный размах напряжения исследуемого сигнала		на входе прибора	не более 75 В
			на входе делителя 1:10	не более 150 В
Тракт горизонтального отклонения	Полоса пропускания при неравномерности амплитудно-частотной характеристики 3 дБ			0 … 5 МГц
	Режимы работы			развертка А, Б подсвечивает А, развертка Б, внешний вход X
	Максимальный размах напряжения исследуемого сигнала			не более 20 В
	Коэффициенты развертки А и Б		Диапазон	50 нс/дел … 50 мс/дел
			Шаг	1-2-5
	Множитель развертки			×0.1
	Основная погрешность коэффициентов разверток А и Б		На основной развертке	не более ±3%
			При использовании множителя развертки	не более ±7.5%
	Основная погрешность измерения временных интервалов		На основной развертке	не более ±5%
			При использовании множителя развертки	не более ±7.5%
	Время задержки развертки Б по отношению к развертке А		В диапазоне	0.5 мкс … 0.5 с
			Погрешность	не более ±2%
			Нестабильность	не более 0.05%
Синхронизация разверток А и В	Внутренняя	Синусоидальными сигналами	Положение переключателя, диапазон частот	Высота изображения
			«» 16 Гц…20 МГц	4 … 48 мм
			«» 20…100 МГц	8 … 48 мм
			«ВЧ» 50 кГц…20 МГц	4 … 48 мм
			«ВЧ» 20…100 МГц	8 … 48 мм
			«НЧ» 16 Гц…1000 МГц	4 … 48 мм
			«» 0…30 Гц	4 … 48 мм

		Сигналом питающей сети		50 и 400 Гц
		Импульсными сигналами	Полярность	любая
			Положение переключателя	«», «ВЧ», «»
			Длительность	не менее 10 нс
			Частота повторения	не менее 15 МГц
			Высота изображения	4 … 48 мм
	Внешняя	Синусоидальными сигналами	Полоса частот	10 Гц … 100 МГц
			Амплитуда	0.4 … 5 В
		Импульсными сигналами	Полярность	любая
			Длительность	не менее 10 нс
			Частота повторения	не менее 15 МГц
			Амплитуда	0.4 … 5 В
			Нестабильность запуска	не более 1 нс
Импеданс	Входов тракта вертикального отклонения	без делителя		1±0.02 МОм
				25±2.5 пФ
		с делителем 1:10		1±0.025 МОм
				не более 12 пФ
	Входов внешней синхронизации А и Б	для входа 1:1		0.1±0.02 МОм
				не более ≤ 15 пФ
		для входа 1:10		1±0.02 МОм
				не более 10 пФ
	Входа «Z»			0.047±0.01 МОм
				не более 120 пФ
Внутренний калибратор	Импульсный сигнал	Форма		меандр
		Амплитуда		1 В
		Частота		1 кГц
		Погрешность амплитуды и частоты		не более ±1.5%
	Постоянное напряжение	Полярность		положительная
		Уровень		1 В
		Погрешность		не более ±1.5%
Режим X-Y	Разность фаз между каналами вертикального и горизонтального отклонений в полосе частот 0…50 кГц			не более 3°
«Вход Z»	Внешний сигнал модуляции яркости		Амплитуда	4 … 8 В
			Частота	20 Гц·… 10 МГц
ЭЛТ	Тип			11ЛО101И
	Рабочая часть экрана			48 × 80 мм (6 × 10 дел.)
	Ширина линии луча			не более 0.8 мм
Общие характеристики	Время самопрогрева			15 мин
	Время непрерывной работы			16 ч
	Наработка на отказ			не менее 1000 ч
	Условия эксплуатации	Температура окружающей среды		+10 … +50°С
		Относительная влажность		до 95% при температуре +30±2 °С
		Напряжение питающей сети переменного тока		220±22 В / 50…60 Гц
				220±11 В или 115±5.75 В / 400±12 Гц
	Габаритные размеры			354 × 220 × 509 мм
	Масса			не более 19 кг
