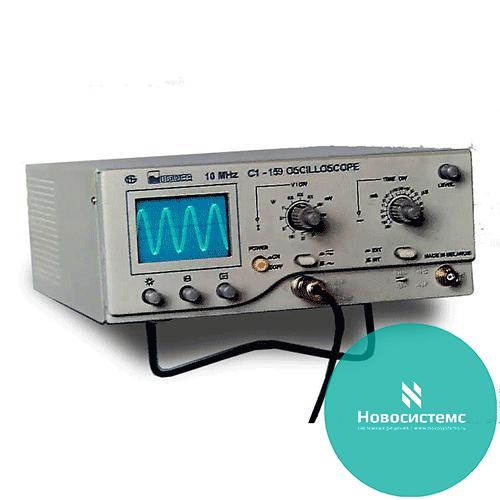

С1-159 осциллограф универсальный

С1-159 осциллограф универсальный
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
от 20 000 руб.
до 38 900 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Малогабаритный универсальный осциллограф С1-159 предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 10 мВ до 250 В и временных интервалов от 40 нс до 0,2 с в полосе частот от 0 до 10 МГц.

С1-159 предназначен для оперативного ремонта бытовой радиоэлектронной техники, решения несложных задач производства и для использования в учебных целях.

Основные данные С1-159

  • Вертикальное отклонение
  • 1 канал
  • Полоса пропускания 0 - 10 МГц
  • Время нарастания переходной характеристики 35 нс
  • Выброс ≤ 9 %
  • Коэффициент отклонения 2 мВ/дел - 10 В/дел (шаг 1-2-5)
  • Основная погрешность ± 5 %
  • Плавная перекрытие коэффициента отклонения 2,5 раза
  • Допустимое напряжение 100 В (250 В - с выносным делителем 1:10)
  • Входной импеданс
    • 1 МОм / 30 пФ
    • 10 МОм / 15 пФ (с делителем 1:10)
  • Горизонтальное отклонение
  • Коэффициент развертки 0,02 мкс/дел - 20 мс/дел (шаг 1-2-5)
  • Плавная регулировка коэффициента развертки с перекрытием 2,5
  • Основная погрешность ± 10 %
  • Режим работы развертки: автоколебательный, ждущий, внешний сигнал.
  • Синхронизация
  • Виды синхронизации: от внутреннего источника, от внешнего источника
  • Диапазон частот 10 Гц - 10 МГц
  • Амплитуда внешней синхронизации 0,5 - 5 В
  • Вход внешней синхронизации 1МОм/70пФ
  • Калибратор
  • форма сигнала - прямоугольные импульсы типа "меандр"
  • амплитуда 0,5 В ± 3 %
  • частота 1 кГц ± 3 %

Диапазон рабочих температур +5 - +35° С
Размер ЭЛТ 6.6 х 10 дел. (40 х 60мм)
Ширина линии луча ≤ 0,8 мм
Питание: 220 В ± 10%, 50 Гц
Потребляемая мощность 25 В · А
Габариты 350 x 260 x 110 мм
Масса С1-159 3,5 кг
