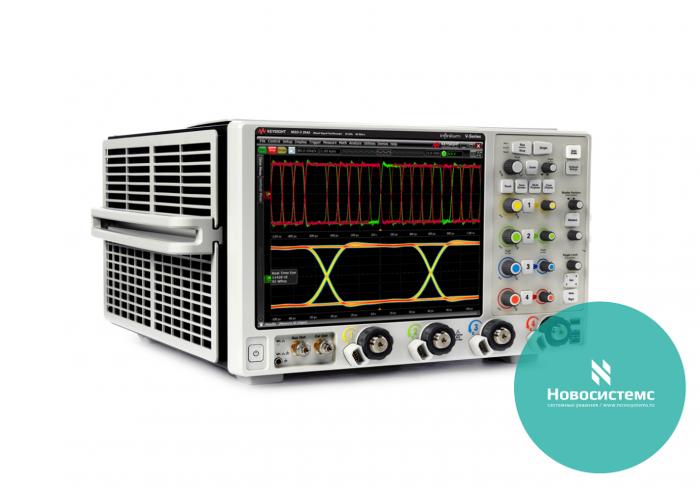

DSAV134A - Осциллограф цифровой 13 ГГц, 4 канала
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание DSAV134A:
Осциллографы Keysight DSAV254A Infiniium серии V обеспечивают лучшую в отрасли точность, что обеспечивает более глубокое понимание анализа и отладки высокоскоростных проектов.
- Аналоговая полоса пропускания 13 ГГц (с возможностью расширения)
- 4 аналоговых канала
- Максимальная частота дискретизации 80 Гвыб./с; объем памяти до 2 Гвыб.
- Низкий уровень собственных шумов (1,09 мВ СКЗ при 50 мВ/дел.) и пороговый уровень измерения джиттера (100 фс)
- Эффективное число разрядов (ENOB) более 5,5; диапазон, свободный от паразитных составляющих (SFDR), более 50 дБн
- Широкий набор инструментов для измерения джиттера, запуска, анализа сигналов и протоколов (включая PrecisionProbe)
Наименование характеристики |
Значение характеристики для моделей |
|||||
DSOV/DSAV/ MSOV084A |
DSOV/DSAV/ MSOV134A |
DSOV/ DSAV/ MSOV164A |
DSOV/DSAV/ MSOV204A |
DSOV/ DSAV/ MSOV254A |
DSOV/ DSAV/ MSOV334A |
|
Системавертикальногоотклонения |
||||||
Количество входных кана-лов |
4 |
|||||
Разрешающая способность по вертикали,бит |
8,c усреднением не более 12 |
|||||
Полоса про- пускания(по уровню минус 3дБ), ГГц 2 канала |
8 |
13 |
16 |
20 |
25 |
32 |
Полоса про- пускания(по уровню минус3дБ), ГГц 4 канала |
8 |
13 |
16 |
|||
Время нараста- ния/спада(от10 до 90 %), пс |
55,0 |
33,8 |
27,5 |
22 |
17,6 |
13,3 |
Максимальнаячастотадискре-тизации,Гвыб/с 2 канала |
80 |
|||||
Максимальнаячастотадискре-тизации,Гвыб/с 4 канала |
40 |
|||||
Динамическийдиапазон, де- лений |
±4 |
|||||
Диапазон ко-эффициентов отклонения КОТКЛ |
От1мВ/дел до1В/дел впоследовательности 1;2;5 |
|||||
Пределы до-пускаемой аб-солютной по-грешности ко-эффициента отклоненияна постоянномтоке, В |
ПриКОТКЛдо5мВ/дел: 0,025·8[дел]·КОТКЛ[В/дел]; приКОТКЛсвыше5мВ/дел: 0,02·8[дел]·КОТКЛ[В/дел] |
Максимальноесреднее квадра-тическое зна-чение собст-венныхшумовприкоэффици-енте отклоне-ния, мВ 5мВ/дел 10мВ/дел 20мВ/дел 50мВ/дел 100мВ/дел 200мВ/дел 500мВ/дел 1В/дел |
0,21 0,23 0,46 1,04 1,92 4,39 10,07 18,47 |
0,27 0,28 0,57 1,09 2,30 5,52 12,42 21,36 |
0,31 0,36 0,65 1,32 2,63 6,14 13,68 26,12 |
0,37 0,42 0,74 1,54 3,02 6,92 15,05 30,15 |
0,45 0,49 0,83 1,73 3,39 8,16 17,08 34,36 |
0,58 0,60 1,04 2,09 3,98 9,88 20,25 39,35 |
Максимальноесреднее квадра-тическое зна-чение собст-венных шумовпри коэффици-енте отклоне-ния (с опциейN7010), мВ 5мВ/дел 10мВ/дел 20мВ/дел 50мВ/дел 100мВ/дел 200мВ/дел 500мВ/дел 1В/дел |
0,28 0,30 0,54 1,21 2,42 4,84 12,16 24,21 |
0,41 0,42 0,74 1,64 3,25 6,48 16,39 32,50 |
0,44 0,48 0,84 1,86 3,68 7,33 18,64 36,80 |
0,51 0,57 0,99 2,18 4,30 8,53 21,89 42,99 |
0,65 0,70 1,20 2,64 5,16 10,18 26,42 51,55 |
0,84 0,86 1,48 3,21 6,21 12,18 32,06 61,98 |
Диапазонуста-новкинапря-жениясмеще-нияUСМЕЩ,В, при Коткл,мВ/дел: до 49 от 50 до 79 от 80 до 134 от 135 до 239 от 240 до 1000 |
0,4 0,7 1,2 2,2 4,0 |
|||||
Диапазон уста-новки напря-жения смеще-ния UСМЕЩ сопциейN7010A,В |
4 |
Пределы до-пускаемой аб-солютной по-грешности ус-тановки на-пряжениясме- щения |
При напряжениивходногосигналанеболее3,5 В: ±(0,02·UСМЕЩ +0,01·8[дел]·КОТКЛ[В/дел]+1мВ) При напряжениивходногосигналаболее3,5В: ±(0,02·UСМЕЩ +0,01·8[дел]·КОТКЛ[В/дел]) |
||
Максимальноезначение вход-ногонапряже- ния, В |
5 |
||
Входное со-противление каналов,Ом |
50±1,5 |
||
Системаотклоненияпогоризонтали |
|||
Диапазон коэффици- ентовразвертки |
От2пс/делдо20 с/дел |
||
Времяустановкиза- держки, с |
0200 |
||
Пределыдопускаемойотносительной по- грешности опорногогенератора,% |
±(0,1·δопк+0,1/Тэ·10-6 ), гдеТэ–количестволетэксплуатацииосциллографапослекалибровки;δопк – относительная погрешность опорного генератора по результатам по-следней градуировки |
||
Собственный джиттер(встроенный опорныйисточник частоты), фсПри развёртке,мс: до 1 включ св.1до 10включ. св.10до 100включ. св.100до 1000включ. |
100; 200; 500; 2000 |
||
Собственный джиттер(внешнийопорныйис-точник частоты), фсПри развёртке,мс: до 1 включ св.1до 10включ. св.10до 100включ. св.100до 1000включ. |
100; 200; 200; 500 |
||
Синхронизация |
|||
Видызапуска |
автоматический,ждущий,однократный,принудительный |
||
Минимальная ширина импульсадлязапуска, пс |
250 аппаратно; 40спрограммойInfiniiScan |
||
Диапазонуровнейвходного сигналавнутренней син- хронизации, В |
4; 5призначениивходногосигнала 5В |
||
Источникизапус- ка |
Любойканал,сеть,входвнешнегозапуска |
||
Минимальныйуровень входногосигнала внутрен-ней синхрониза-ции,дел. низкийдо22ГГцвысокий: до 18 ГГц включ.св.18 до 22ГГц |
2
0,3 1 |
|
Характеристикицифровыхканалов (толькомоделейMSOили установленнойопцииN2118AU) |
||
Число каналов |
16логическихканалов,обозначенныхD0-D15 |
|
Типыустановкипороговых уровнейсрабаты-ванияиих значения (UПОР) |
ТТЛ(1,4В),КМОП(2,5В),ЭСЛ(-1,3В),ПЕСЛ (3,7В)или определяемыйпользователем(±3Вс шагом100мВ) |
|
Аналоговаяполосапропускания |
3ГГц (зависитоттипапробника) |
|
Максимальноезначениенапряжениявходного сигнала(пиковое),В |
40 |
|
Минимальноезначениенапряжениявходного сигнала(амплитудное), мВ |
200 |
|
Входнойдинамическийдиапазонотносительно установленного порогового уровня срабатыва-ния, В |
±10 |
|
Пределыдопускаемойабсолютнойпогрешно- сти установки порогового уровня срабатыва-ния, мВ |
± (0,03·UПОР+100)мВ |
|
Входноесопротивление,кОм |
20 ± 0,4 |
|
Общиетехническиехарактеристики |
||
Напряжение сети электропитания, Впри частоте50/60 Гц причастоте50/60/400Гц |
от 100 до 240 от 100 до 132 |
|
Мощность,потребляемаяотсетипитания, В∙А, неболее |
800 |
|
Габаритныеразмеры(длина ширина высо-та),мм, неболее |
492436266 |
|
Масса,кг |
23,7 |
|
Рабочиеусловияприменения:
|
отплюс15 до плюс25 до 85 |
